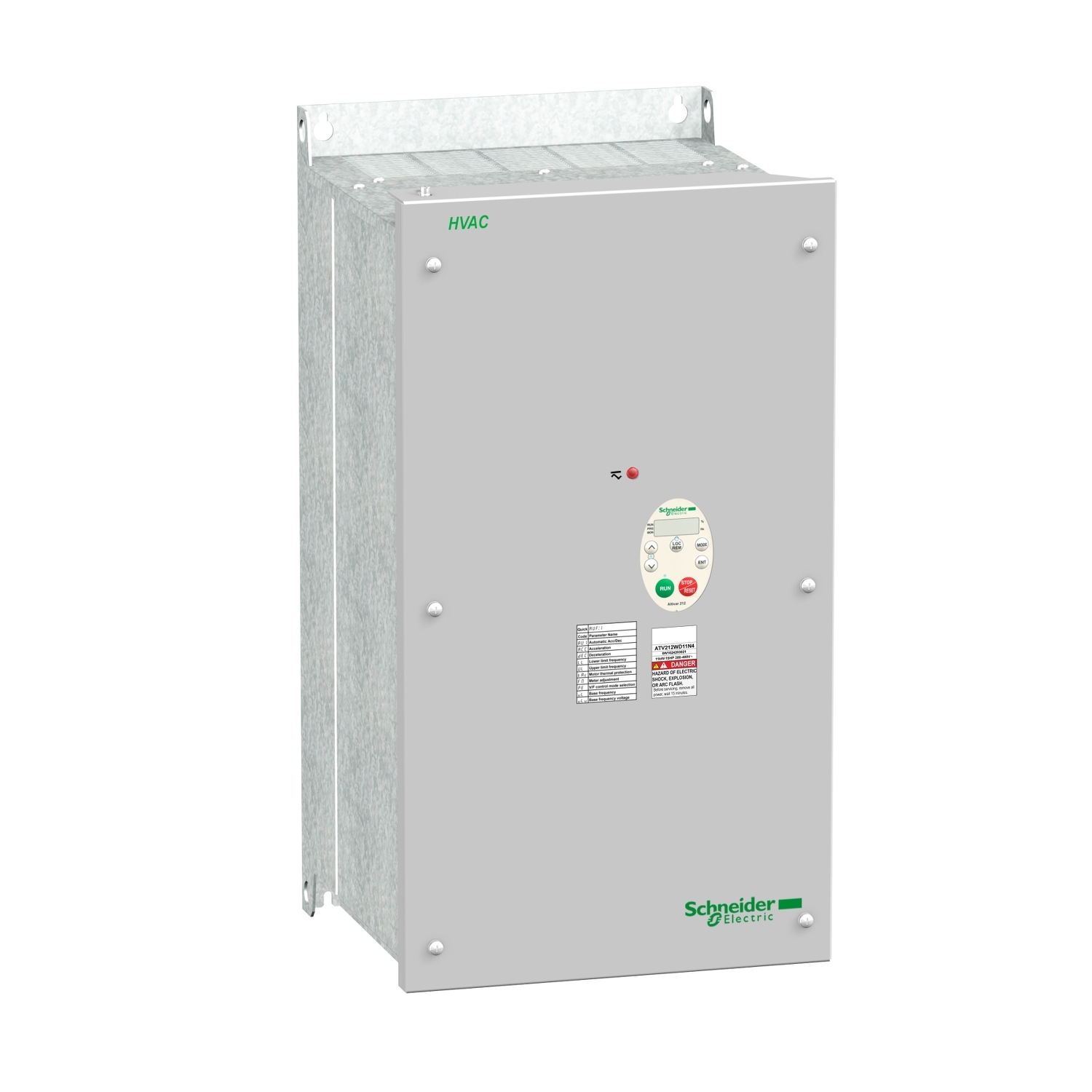

Frekvenčni pretvornik – – ATV212 – 15 kW – 20 hp – 480 V – 3 f. – IP55

ATV212WD15N4C

Podatkovni list: PDF

Predvidena odprema:

1.972,74 € z DDV

Frekvenčni pretvornik - - ATV212 - 15 kW - 20 hp - 480 V - 3 f. - IP55

Glavno

Destinacija izdelka	Asinhroni motorji
Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
IP stopnja zaščite	IP55
Število faz omrežja	3 faze
Protokol komunikacijskih vrat	BACnet METASYS N2 LonWorks APOGEE FLN Modbus
Uporaba izdelka za specifične aplikacije	Črpalke in ventilatorji v HVAC
Moč motorja hp	20 hp
Frekvenca napajanja	50 do 60 Hz – 5 do 5 %
Ponudba izdelkov	Altivar 212
Moč motorja kW	15 kW
Linijski tok	22.8 A pri 480 V 28.4 A pri 380 V
[Us] Nazivna napajalna napetost	380 do 480 V – 15 do 10 %
Omejitve napajalne napetosti	323-528 V
EMC filter	Razred C1 EMC integrirani filter
Kratko ime naprave	ATV212

Komplementarno

Perspektivna linija Isc	22 kA
Omrežna frekvenca	47,5 do 63 Hz
Diskretna vhodna logika	Pozitivna logika (vir) (F, R, RES), = 11 V (stanje 1) Negativna logika (sink) (F, R, RES), >= 16 V (stanje 0), <= 10 V (stanje 1)
Tip kabla	Brez montažnega kompleta: 1 žica/eIEC kabel pri 45 °C, Baker 90 °C / XLPE/EPR Brez montažnega kompleta: 1 žica/eIEC kabel pri 45 °C, Baker 70 °C / PVC Z UL tipa 1 kompletom: 3 žica/eUL 508 kabel pri 40 °C, Baker 75 °C / PVC
Tip analognega izhoda	FM s stikalom nastavljiva napetost 0 do 10 V DC, impendanca: 7620 Ohm, resolucija: 10 bitov FM s stikalom nastavljiv tok 0 do 20 mA, impendanca: 970 Ohm, resolucija: 10 bitov
Tip diskretnega izhoda	Konfiguracijska relejska logika: (FLA, FLC) Ne – 100000 ciklov Konfiguracijska relejska logika: (FLB, FLC) NC – 100000 ciklov Konfiguracijska relejska logika: (RY, RC) Ne – 100000 ciklov
Krmilni profil asinhronskega motorja	Razmerje napetost/frekvenca, 5 točk Razmerje napetost/frekvenca – varčevanje z energijo, kvadratni U/f Razmerje napetost/frekvenca, 2 točki Vektorski nadzor brez senzorja, standard Napetostno/frekvenčno razmerje, avtomatska kompenzacija IR (U/f + avtomatski Uo)
Maksimalen preklopni tok	5 A pri 250 V AC na Upor obremenitev – Cos fi = 1 – L/R = 0 ms (FL, R) 5 A pri 30 V DC na Upor obremenitev – Cos fi = 1 – L/R = 0 ms (FL, R) 2 A pri 250 V AC na Induktivno obremenitev – Cos fi = 0.4 – L/R = 7 ms (FL, R) 2 A pri 30 V DC na Induktivno obremenitev – Cos fi = 0.4 – L/R = 7 ms (FL, R)
Izolacijska upornost	>= 1 MOhm 500 V DC za 1 minuto
Odzivni čas	FM 2 ms, toleranca+/- 0,5 ms za Analogniizhod/i FLA, FLC 7 ms, toleranca+/- 0,5 ms za Diskretniizhod/i FLB, FLC 7 ms, toleranca+/- 0,5 ms za Diskretniizhod/i RY, RC 7 ms, toleranca+/- 0,5 ms za Diskretniizhod/i
Dielektrična trdnost	3535 V DC Med ozemljitvenimi in napajalnimi terminali 5092 V DC Med krmiljenjem in napajalnimi terminali
Navidezna moč	23.2 kVA pri 380 V
Teža izdelka (neto)	36.5 kg
Tip polarizacije	Brez impedance
Ločljivost frekvence	Zaslonska enota: 0,1 Hz Analogni vhod: 0,024/50 Hz
Preklopna frekvenca	6 do 16 kHz Nastavljiv 12 do 16 kHz z redukcijskim faktorjem
Število analognih vhodov	2
Kompenzacija motornega drsenja	Ni na voljo v krmiljenju motorja z napetostjo/frekvenco Avtomatsko ne glede na obremenitev Nastavljiv
Število diskretnih izhodov	2
Število naslovov	1-247
Hitrostno območje	1-10
Lokalno signaliziranje	1 LED (Rdeča) for DC vodilo energizirano
Napaka linearnosti	Preko: +/- 0,15 % maksimalne vrednosti za Vhod VIB: +/- 0,15 % maksimalne vrednosti za Vhod FM: +/- 0,2 % za Izhod
Specifična aplikacija	HVAC
Širina	290 mm
Hitrost prenosa	9600 bps ali 19200 bps
Globina	315 mm
Tip analognega vhoda	Preko s stikalom nastavljiva napetost: 0 do 10 V DC 24 V maks, impendanca: 30000 Ohm, resolucija: 10 bitov VIB Nastavljiva napetost: 0 do 10 V DC 24 V maks, impendanca: 30000 Ohm, resolucija: 10 bitov VIB Konfiguracijska PTC sonda: 0 do 6 sond, impendanca: 1500 Ohm Preko s stikalom nastavljiv tok: 0 do 20 mA, impendanca: 250 Ohm, resolucija: 10 bitov
Trajanje vzorčenja	2 ms +/- 0,5 ms F Diskretni 2 ms +/- 0,5 ms R Diskretni 2 ms +/- 0,5 ms RES Diskretni 3.5 ms +/- 0,5 ms Preko Analogni 22 ms +/- 0,5 ms VIB Analogni
Opcijska kartica	Komunikacijska kartica za LonWorks
Električna povezava	VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: Terminal 2.5-2.5 mm² / AWG 14 L1/R, L2/S, L3/T: Terminal 10-10 mm² / AWG 6 U/T1, V/T2, W/T3: Terminal 16-16 mm² / AWG 4
Višina	560 mm
Pospeševanje in pojemanje ramp	Linearno nastavljivo ločeno od 0,01 do 3200 s Avtomatsko glede na obremenitev
Izhodna frekvenca pogona	0.5-200 Hz
Prenosni okvir	RTU
Natančnost navora	+/- 15 %
Komunikacijska storitev	Read holding registers (03) 2 words maximum Spremljanje zaviralnih dejavnikov Napisan en register (06) Nastavitev časa od 0,1 do 100 s Identifikacija naprave za branje (43) Napisanih več registrov (16) največ 2 beseda
Prehodni presežek navora	120-120 % Nominalni navor motorja +/- 10 % za 60 s
Podatkovni format	8 bitov, 1 stop, soda, liha ali brez nastavljive parnosti
Natančnost	+/- 0,6 % (Preko) za spremembo temperature 60 °C +/- 0,6 % (VIB) za spremembo temperature 60 °C +/- 1 % (FM) za spremembo temperature 60 °C
Maksimalni prehodni tok	33.6 A za 60 s
Tip priključka	1 RJ45 1 odprt slog
Številka analognega izhoda	1
Minimalni preklopni tok	3 mA pri 24 V DC za Konfiguracijska relejska logika
Fizični vmesnik	2-žična RS 485
Stalni izhodni tok	30.5 A pri 380 V 30.5 A pri 460 V
Zatezni moment	0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 1.7 N.m, 15 lb,in (L1/R, L2/S, L3/T) 3 N.m, 26,5 lb,in (U/T1, V/T2, W/T3)
Tip diskretnega vhoda	F Programabilni 24 V DC, z Stopnja 1 PLC, impendanca: 4700 Ohm R Programabilni 24 V DC, z Stopnja 1 PLC, impendanca: 4700 Ohm RES Programabilni 24 V DC, z Stopnja 1 PLC, impendanca: 4700 Ohm
Izolativnost	Električni med močjo in regulacijo
Izhodna napetost	<= Napajalna napetost
Nazivna preklopna frekvenca	12 kHz
Zaviranje v mirovanje	Z DC injekcijo
Tip zaščite	Zaščita pred pregrevanjem: Pogon Toplotna močnostna stopnja: Pogon Kratki stik med fazami motorja: Pogon Vhode fazne zavore: Pogon Nadtok med izhodnimi fazami in ozemljitvijo: Pogon Prenapetosti na DC vodilu: Pogon Zavora na krmilnem tokokrogu: Pogon Proti prekoračitvi omejitve hitrosti: Pogon Linijska napajalna prenapetost in podnapetost: Pogon Podnapetost linijskega napajanja: Pogon Proti izgubi vhodne faze: Pogon Toplotna zaščita: Motor Prekinitev faze motorja: Motor S PTC sondami: Motor
Napajanje	Notranje napajanje za referenčni potenciomer (1 do 10kOhm): 10,5 V DC +/- 5 %, <10 A, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje: 24 V DC (21-27 V), <200 A, tip zaščite: Preobremenitev in zaščita kratkega stika
Natančnost hitrosti	+/- 10 % nominalnega zdrsa 0,2 Tn – Tn
