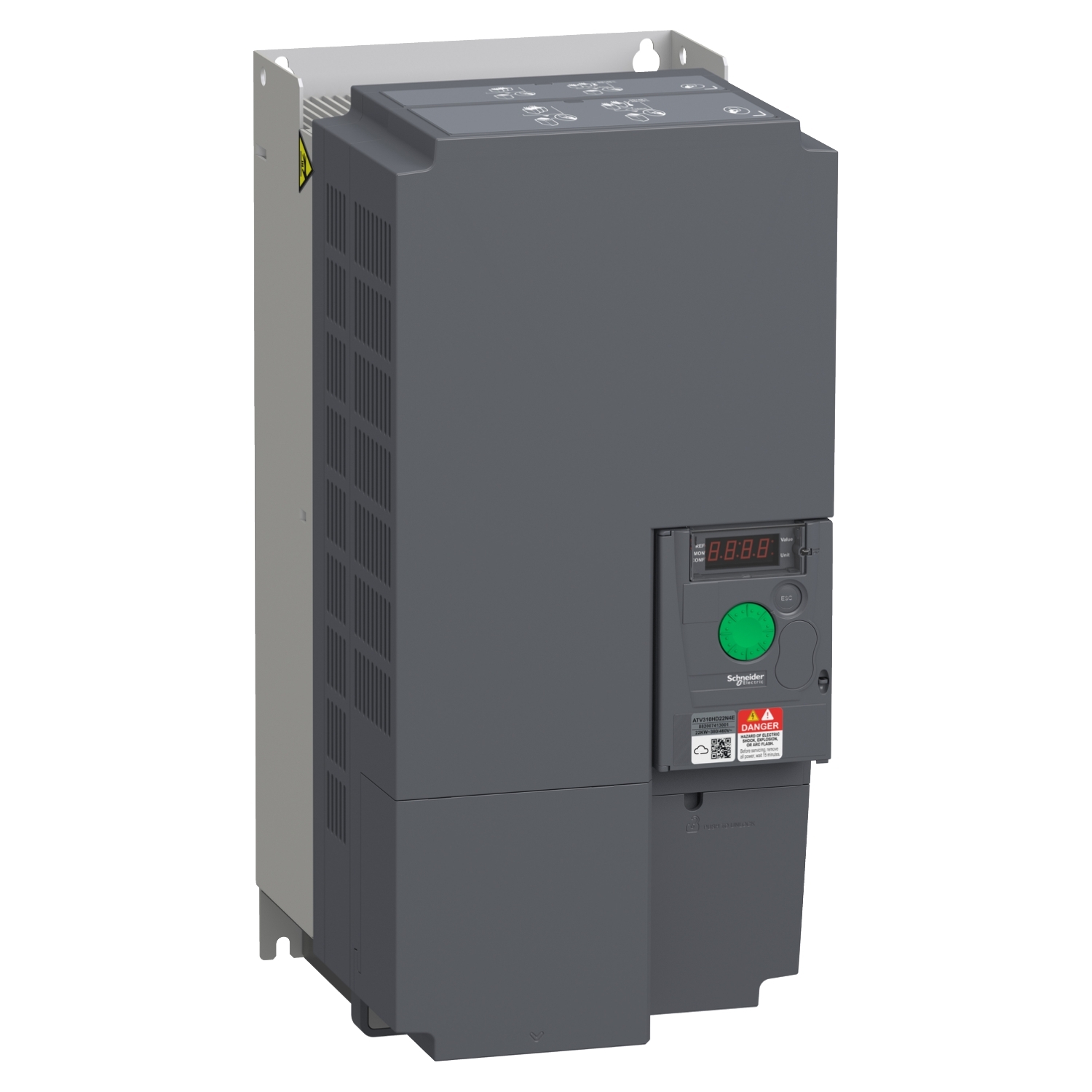

Frekvenčni pretvornik ATV310 – 22 kW – 380…460 V

ATV310HD22N4E

Podatkovni list: PDF

Predvidena odprema:

950,43 € z DDV

Frekvenčni pretvornik ATV310 - 22 kW - 380...460 V

Glavno

Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Število faz omrežja	Trifazni
Moč motorja hp	30 hp za Težka obremenitev/visoka zmogljivost 40 hp za Normalno
Ponudba izdelkov	Easy Altivar 310
Moč motorja kW	22 kW za Težka obremenitev/visoka zmogljivost 30 kW za Normalno
Stopnja hrupa	50 dB
Kratko ime naprave	ATV310
Uporaba izdelka za specifične aplikacije	Preprost stroj
[Us] Nazivna napajalna napetost	380…460 V – 15 do 10 %
Slog sestavljanja	S hladilno enoto

Komplementarno

Destinacija izdelka	Asinhroni motorji
Izguba energije v W	568.8 W, at In (Težka obremenitev/visoka zmogljivost) 735.6 W, at In (Normalno)
Maksimalen preklopni tok	2 A pri 250 V AC na Induktivno obremenitev cos phi = 0.4 L/R = 7 ms za Loogični rele 2 A pri 30 V DC na Induktivno obremenitev cos phi = 0.4 L/R = 7 ms za Loogični rele 3 A pri 250 V AC na Upor obremenitev cos phi = 1 L/R = 0 ms za Loogični rele 4 A pri 30 V DC na Upor obremenitev cos phi = 1 L/R = 0 ms za Loogični rele
Kompenzacija motornega drsenja	Nastavljiv
Prenosni okvir	RTU za Modbus
Hitrost prenosa	4800 bit/s 9600 bitov/s 19200 bitov/s 38400 bitov/s
Hitrostno območje	1-20 za Asinhronski motor
Napaka linearnosti	+/- 0,3 % maksimalne vrednosti za Analogni vhod
Število naslovov	1-247 za Modbus
Širina	180 mm
Globina	212 mm
Perspektivna linija Isc	22 kA (Težka obremenitev/visoka zmogljivost) 5 kA (Normalno) 22 kA 5 kA
Zatezni moment	2.2-2.4 N.m
Frekvenca napajanja	50/60 Hz +/- 5 %
Tip diskretnega izhoda	Logični izhod LO+, LO- Zaščiteni izhodni rele R1A, R1B, R1C 1 C/O
Časovna konstanta	20 ms +/- 1 ms za referenčno spremembo
Izhodna frekvenca pogona	0.5-400 Hz
Zaviranje v mirovanje	Z DC injekcijo, <30 s
Tip priključka	RJ45 (Na sprednji strani) za Modbus
Maksimalni prehodni tok	69 A med 60 s (Težka obremenitev/visoka zmogljivost) 66 A med 60 s (Normalno)
Številka analognega izhoda	1
Izolacija	Električni med močjo in regulacijo
Nazivna preklopna frekvenca	4 kHz
EMC filter	Brez EMC filtra
Tip zaščite	Linijska napajalna prenapetost Podnapetost linijskega napajanja Nadtok med izhodnimi fazami in ozemljitvijo Zaščita pred pregrevanjem Kratki stik med fazami motorja Proti izgubi vhodne faze v trofaznem sistemu Termična zaščita motorja s pomočjo pogona s stalnim izračunavanjem I²t
Napajanje	Notranje napajanje za referenčni potenciomer: 5 V (4.75-5.25 V)DC, <10 mA z Preobremenitev in zaščita kratkega stika Notranje napajanje za logične vhode: 24 V (20.4-28.8 V)DC, <100 mA z Preobremenitev in zaščita kratkega stika
Diskretna vhodna logika	Negativna logika (sink), > 16 V (stanje 0), < 10 V (stanje 1), vhodna impendanca 3.5 kOhm Pozitivna logika (vir), 0 do 11 V (stanje 1)
Tip analognega izhoda	AO1 s programsko opremo nastavljiva napetost: 0 do 10 V AC 0 do 10 V 0-0.02 A, impendanca: 470 Ohm, resolucija: 8 bitov AO1 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 800 Ohm, resolucija: 8 bitov
Minimalni preklopni tok	5 mA pri 24 V DC za Loogični rele
[Ue] Nazivna operativna napetost	380…460 V 22 kW Težka obremenitev/visoka zmogljivost 380…460 V 30 kW Normalno 380…460 V 30 hp Težka obremenitev/visoka zmogljivost 380…460 V 40 hp Normalno
Linijski tok	64.2 A pri 380 V (Težka obremenitev/visoka zmogljivost) 71.2 A pri 380 V (Normalno) 53.2 A pri 460 V (Težka obremenitev/visoka zmogljivost) 59.2 A pri 460 V (Normalno)
Fizični vmesnik	2-žična RS 485 za Modbus
Krmilni profil asinhronskega motorja	Razmerje napetost/frekvenca (V/f) Razmerje napetost/frekvenca – varčevanje z energijo, kvadratni U/f Vektorsko krmiljenje brez senzorja (SVC)
Navidezna moč	46.2 kVA pri 460 V (Težka obremenitev/visoka zmogljivost) 47 kVA pri 460 V (Normalno)
Teža izdelka (neto)	8.5 kg
Ločljivost frekvence	Analogni vhod: Pretvornik A/D, 10 bitov Zaslonska enota: 0,1 Hz
Preklopna frekvenca	2 do 12 kHz Nastavljiv
Komunikacijska storitev	Branje zadrževalnih registrov (03) 29 besed Napisan en register (06) 29 besed Napisanih več registrov (16) 27 besed Branje/pisanje v več registrov (23) 4/4 besed Identifikacija naprave za branje (43)
Število analognih vhodov	1
Število diskretnih izhodov	2
Protokol komunikacijskih vrat	Modbus
Število diskretnih vhodov	4
Tip analognega vhoda	Nastavljiv tok AI1 0 do 20 mA 250 Ohm Nastavljiva napetost AI1 0 do 10 V 30 kOhm Nastavljiva napetost AI1 0 do 5 V 30 kOhm
Trajanje vzorčenja	10 ms za Analogni vhod 20 ms, toleranca+/- 1 ms za Logični vhod
Višina	390 mm
Pospeševanje in pojemanje ramp	Linearno nastavljivo od 0,01 do 9000 s S U
Izhodna napetost	380…460 V Trifazni
Prehodni presežek navora	170-200 % Nominalni navor motorja glede na oceno pogona in vrsto motorja
Električna povezava	Terminal, vpenjalna zmogljivost: 25 do 35 mm², AWG 3 do AWG 2 (L1, L2, L3, PA/+, PB, U, V, W)
Tip hlajenja	Vgrajen ventilator
Stalni izhodni tok	46 A Težka obremenitev/visoka zmogljivost 60 A Normalno
Tip diskretnega vhoda	Programabilni LI1 do LI4 24 V 18 do 30 V
Operativni položaj	Vertikalno +/- 10 stopinj
Količina na set/komplet	Komplet 1
Zavorni moment	Do 150 % nazivne vrednosti navora motorja z zavornim uporom Do 70 % nazivne vrednosti navora motorja Brez zavornega upora
