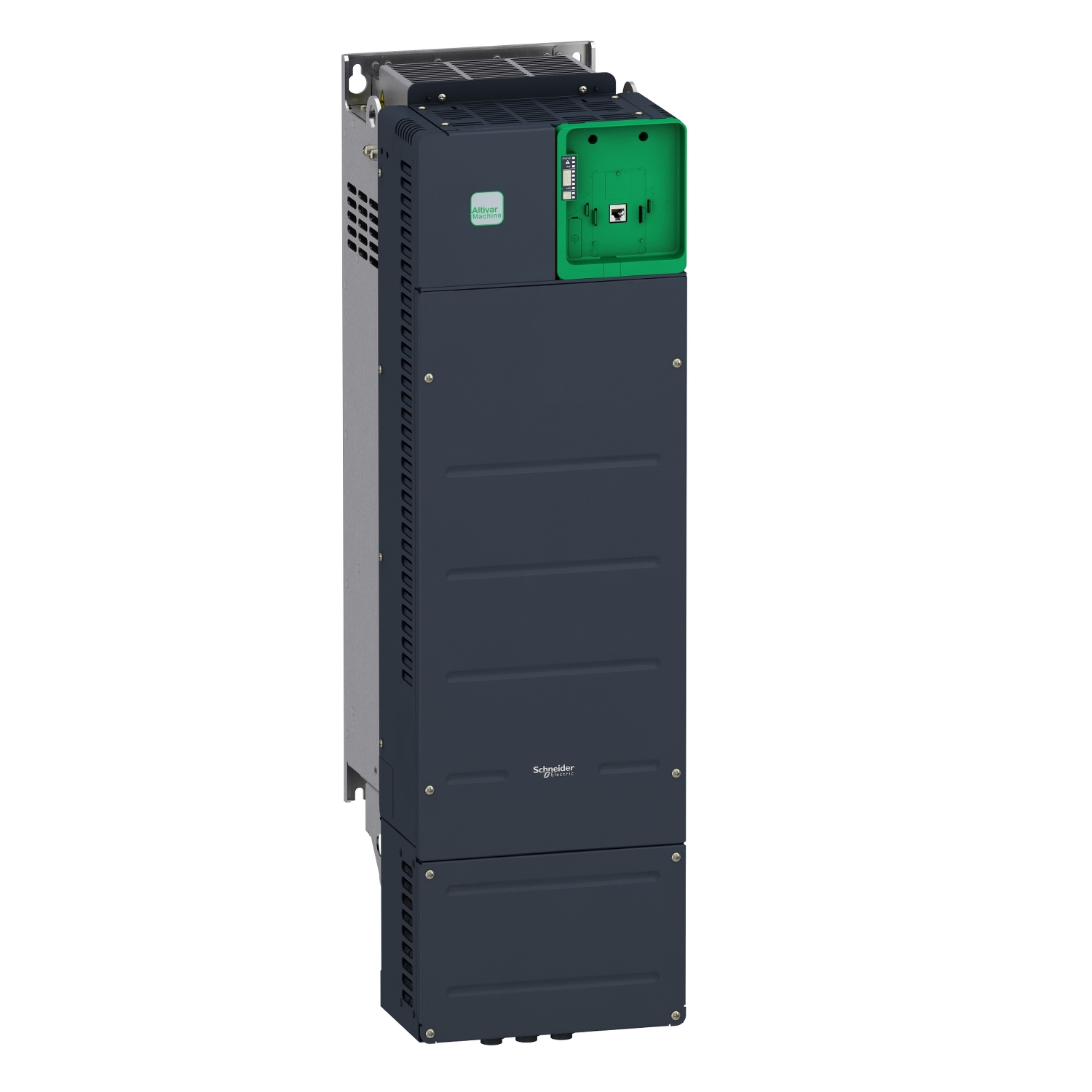

Frekvenčni pretvornik – ATV340 – 75kW- 400V – 3 fazni – Ethernet

ATV340D75N4E

Podatkovni list: PDF

Predvidena odprema:

6.668,89 € z DDV

Frekvenčni pretvornik - ATV340 - 75kW- 400V - 3 fazni - Ethernet

Glavno

Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Relativna toleranca simetrične omrežne napetosti	10 %
Število faz omrežja	3 faze
Število vhodnih faz	3
Moč motorja hp	125 hp za Normalno 100 hp za Težka obremenitev/visoka zmogljivost
Frekvenca napajanja	50 do 60 Hz +/- 5 %
Opcijska kartica	Komunikacijski modul, Profinet Komunikacijski modul, DeviceNet Komunikacijski modul, CANopen Komunikacijski modul, EtherCAT
Ponudba izdelkov	Altivar Machine ATV340
Moč motorja kW	90 kW za Normalno 75 kW za Težka obremenitev/visoka zmogljivost
Montažni način	Stenska montaža
EMC filter	Razred C3 EMC integrirani filter
Različica	Standardna različica
Relativna toleranca simetrične omrežne frekvence	5 %
IP stopnja zaščite	IP20
Protokol komunikacijskih vrat	Modbus serijski Ethernet/IP Modbus TCP
Nominalni izhodna moč	145.0 A
Uporaba izdelka za specifične aplikacije	Stroj
Oblikovanje frekvenčnega pretvornika	U pretvornik
Število izhodnih faz	3
Stopnja zaščite	UL tip 1
[Us] Nazivna napajalna napetost	380 do 480 V 380 do 480 V – 15 do 10 %

Komplementarno

Omrežna frekvenca	50 do 60 Hz
Izguba energije v W	Naravna konvekcija: 158 W pri 380 V, frekvenca preklopa: 4 kHz (Težka obremenitev/visoka zmogljivost) Prisilna konvekcija: 1359 W pri 380 V, frekvenca preklopa: 4 kHz (Težka obremenitev/visoka zmogljivost) Naravna konvekcija: 180 W pri 380 V, frekvenca preklopa: 4 kHz (Normalno) Prisilna konvekcija: 1585 W pri 380 V, frekvenca preklopa: 4 kHz (Normalno)
Tip priključka	priključek/ki 1 x RJ45, Modbus serijski Na sprednji strani priključek/ki 1 x RJ45, Modbus serijski za HMI (vmesnik človek-stroj) Na sprednji strani priključek/ki 2 x RJ45, Ethernet IP/Modbus TCP Na sprednji strani 3 RJ45
Število HW vmesnikov PROFINET	0
Električna povezava	Vijačni priključek, zmogljivost vpenjanja: 0,75 do 1,5 mm² za Krmiljenje Vijačni priključek, zmogljivost vpenjanja: 120 mm² za Na strani linije Vijačni priključek, zmogljivost vpenjanja: 95 do 120 mm² za DC vodilo Vijačni priključek, zmogljivost vpenjanja: 120 mm² za Motor Krmiljenje: Vijačni priključek 0,75 do 1,5 mm²/AWG 18 do AWG 16 Na strani linije: Vijačni priključek 120 mm²/AWG 4/0 do 250 kcmil DC vodilo: Vijačni priključek 95 do 120 mm²/AWG 3/0 do 250 kcmil Motor: Vijačni priključek 120 mm²/250 kcmil
Število HW vmesnikov ind. Ethernet	2
Maksimalen preklopni tok	Relejni izhod R1C na Upor obremenitev, cos phi = 1 : 3 A pri 250 V AC Relejni izhod R1C na Upor obremenitev, cos phi = 1 : 3 A pri 30 V DC Relejni izhod R1C na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R1C na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 30 V DC Relejni izhod R2C na Upor obremenitev, cos phi = 1 : 5 A pri 250 V AC Relejni izhod R2C na Upor obremenitev, cos phi = 1 : 5 A pri 30 V DC Relejni izhod R2C na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R2C na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 30 V DC
Možnost delovanja v 4 kvadrantih	Da
Izmenjalni način	Polovični dupleks, celotni dupleks, avtonegociacija Ethernet IP/Modbus TCP
Podporni protokol za INTERBUS-Safety	Ne
Odpornost proti vibracijam	1,5 mm od vrha do vrha (f = 2-13 Hz) v skladu s/z IEC 60068-2-6 1 gn (f = 13-200 Hz) v skladu s/z IEC 60068-2-6
Nominalna izhodna moč	75.0 kW
Maks. asociirana povez. varoval. (˝assoc. fuse rating˝)	200.0 A
Tip polarizacije	Brez impedance
Tip izhodnega releja	Relejni izhodi R1A Relejni izhodi R1C električna vzdržljivost 100000 ciklov Relejni izhodi R2A Relejni izhodi R2C električna vzdržljivost 100000 ciklov
Možnost 1-faznega toka nizke porabe	Ne
Maksimalni prehodni tok	207.6 A med 60 s (Normalno) 217.5 A med 60 s (Težka obremenitev/visoka zmogljivost) 207.6 A med 2 s (Normalno) 217.5 A med 2 s (Težka obremenitev/visoka zmogljivost)
Podporni protokol za CAN	Ne
Dovoljena uporaba na domačem in poslovnem območju	Ne
Kompenzacija motornega drsenja	Nastavljiv Ni na voljo v zakonu o trajnem magnetnem motorju Avtomatsko ne glede na obremenitev Je mogoče zatreti
Izguba moči glede na napravo, odvisna od toka	1549.0 W
Število HW vmesnikov vzporedni	0
Širina	271.0 mm
Hitrost prenosa	4,8 kbit/s 9,6 kbit/s 19,2 kbit/s 38,4 kbit/s
Podporni protokol za KNX	Ne
Globina	309.0 mm
Dovoljena uporaba na industrijskem območju	Da
Diskretna in procesna proizvodnja	Dviganje Stolpni žerjav Dviganje Druga aplikacija Ravnanje z materialom Skupni tekoči trak Ravnanje z materialom Paletizer – visoka zmogljivost Obdelava materialov (les, keramika, kamen, PVC, kovina) Rezanje – visoka natančnost Obdelava materialov (les, keramika, kamen, PVC, kovina) Poliranje Obdelava materialov (les, keramika, kamen, PVC, kovina) Brušenje Obdelava materialov (les, keramika, kamen, PVC, kovina) Slitter Pakiranje Polnenje steklenic – sinhronizirano obratovanje Pakiranje Krmilni transporter – srednja zmogljivost Pakiranje Skupno ohišje Pakiranje Tekoči trak Pakiranje Dvigalo Pakiranje Druga aplikacija Dviganje Standardni žerjav – dvigalo Ravnanje z materialom Avtomatsko skladišče/sistem za iskanje Pakiranje Krčenje zavitka
Vhod računalnika	Da
Podporni protokol za ostale zbiralčne sisteme	Ne
Maksimalna izhodna frekvenca	0.599 kHz
Z varnostno funkcijo Safe brake management (SBC/SBT)	Da
Maksimalna izhodna napetost	480 V
Tok osnovne obremenitve pri visoki preobremenitvi	145.0 A 173.0 A
Izhodna frekvenca pogona	0.1-599 Hz
Prenosni okvir	RTU
Podporni protokol za SERCOS	Ne
Število HW vmesnikov USB	0
Podporni protokol za ASI	Ne
Podporni protokol za PROFINET CBA	Ne
Kompatibilnost vhodov	STOA, STOB: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2 DI1 do DI8: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2 DI7, DI8: Impulzni vhod Stopnja 1 PLC v skladu s/z IEC 65A-68
Stopnja onesnaženosti	2 v skladu s/z IEC 61800-5-1
Številka analognega izhoda	2
Diskretna vhodna logika	16 prednastavljenih hitrosti Pozitivna logika (vir) (STOA, STOB), 11 V (stanje 1) Pozitivna logika (vir) (DI1 do DI8), 11 V (stanje 1) Negativna logika (sink) (DI1 do DI8), > 16 V (stanje 0), < 10 V (stanje 1) Pozitivna logika (vir) (DI7, DI8), 2,5 V (stanje 1)
Čas osveževanja	Relejni izhod (R1, R2, R3): 5 ms (+/- 0,5 ms)
Podporni protokol za EtherNet/IP	Da
Število vhodov, brez potenciala	0
Število vhodov, dvosmerni, brez potenciala	0
Z varnostno funkcijo Safe programmable logic	Ne
Nazivna preklopna frekvenca	2,5 kHz
Izguba energije neodvisna od statičnega toka	32.0 W
Tip diskretnega vhoda	PTI Varni navor: 0-30 kHz, 24 V DC (30 V) DI1 do DI5 Programljiv kot pultni vhod, 24 V DC (30 V), impendanca: 3.5 kOhm Programabilni
Tip zaščite	Toplotna zaščita: Motor Varni navor: Motor Izguba faze motorja: Motor Toplotna zaščita: Pogon Varni navor: Pogon Pregrevanje: Pogon Nadtok: Pogon Izhodni nadtok med fazo motorja in ozemljitvijo: Pogon Izhodni nadtok med fazama motorja: Pogon Kratki stik med fazo motorja in ozemljitvijo: Pogon Kratki stik med fazami motorja: Pogon Izguba faze motorja: Pogon Prenapetost na DC vodilu: Pogon Linijska napajalna prenapetost: Pogon Podnapetost linijskega napajanja: Pogon Vhodna izguba napajanja: Pogon Presega omejitev hitrosti: Pogon Zavora na krmilnem tokokrogu: Pogon
Število HW vmesnikov serijski TTY	0
Število vmesnikov HW drugo	0
Z varnostno funkcijo Safely Limited Speed (SLS)	Da
Perspektivna linija Isc	50 kA
Linijski tok	156.2 A pri 380 V (Normalno) 135.8 A pri 480 V (Normalno) 134.3 A pri 380 V (Težka obremenitev/visoka zmogljivost) 118.1 A pri 480 V (Težka obremenitev/visoka zmogljivost) 156.2 A pri 380 V z notranjo linijsko dušilko (Normalno) 135.8 A pri 480 V z notranjo linijsko dušilko (Normalno) 134.3 A pri 380 V z notranjo linijsko dušilko (Težka obremenitev/visoka zmogljivost) 118.1 A pri 480 V z notranjo linijsko dušilko (Težka obremenitev/visoka zmogljivost) 134.3 A 118.1 A
[Ue] Nazivna operativna napetost	380 do 480 V 90 kW Normalno 380 do 480 V 75 kW Težka obremenitev/visoka zmogljivost 380 do 480 V 125 hp Normalno 380 do 480 V 100 hp Težka obremenitev/visoka zmogljivost
Tip analognega izhoda	S programsko opremo nastavljiva napetost AQ1, AQ2: 0 do 10 V DC impendanca 470 Ohm, resolucija: 10 bitov S programsko opremo nastavljiv tok AQ1, AQ2: 0 do 20 mA impendanca 500 Ohm, resolucija: 10 bitov
Tip diskretnega izhoda	Programljiv izhod DQ1, DQ2 30 V DC 100 mA
Krmilni profil asinhronskega motorja	Standardni navorni moment Standardni navorni moment Optimiziran način navora
Podporni protokol za INTERBUS	Ne
Navidezna moč	112.9 kVA pri 480 V (Normalno) 98.2 kVA pri 480 V (Težka obremenitev/visoka zmogljivost)
Mejna vrednost EMC (v skladu z zahtevami)	Da
Teža izdelka (neto)	58.4 kg
Z varnostno funkcijo Safe Direction (SDI)	Ne
Preklopna frekvenca	1 do 8 kHz Nastavljiv 2,5 do 8 kHz z redukcijskim faktorjem
Število analognih vhodov	3
Podporni protokol za MODBUS	Da
Število diskretnih izhodov	1.0
Podporni protokol za DeviceNet Safety	Ne
Z varnostno funkcijo Safe Position (SP)	Ne
Z varnostno funkcijo Safely Limited Position (SLP)	Ne
Metoda dostopa	Podrejeni Modbus RTU Podrejeni Modbus TCP
Z varnostno funkcijo Safe Operating Stop (SOS)	Ne
Število naslovov	1-247
Število diskretnih vhodov	8
Varnostna funkcija	STO (varen izklop navora) SIL 3
Specifična aplikacija	Stroj
Podporni protokol za BACnet	Ne
Podporni protokol za LON	Ne
Material ohišja	Jeklena pločevina
Z varnostno funkcijo Safe Stop 2 (SS2)	Ne
Z varnostno funkcijo Safe Stop 1 (SS1)	Da
Tip analognega vhoda	AI1 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 250 Ohm, resolucija: 12 bitov AI1 s programsko opremo nastavljiva temperaturna sonda ali senzor nivoja vode AI1 s programsko opremo nastavljiva napetost: 0 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov AI2 s programsko opremo nastavljiva napetost:- 10 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov
Podporni protokol za PROFIsafe	Ne
Trajanje vzorčenja	2 ms +/- 0,5 ms (DI1 do DI8) – Diskretni vhod 5 ms +/- 1 ms (DI7, DI8) – Impulzni vhod 1 ms +/- 1 ms (AI1, AI2, AI3) – Analogni vhod 5 ms +/- 1 ms (AQ1, AQ2) – Analogni izhod
Podporni protokol za Foundation Fieldbus	Ne
Podporni protokol za TCP/IP	Da
Optični vmesnik prisoten	Ne
Število HW vmesnikov serijski RS422	0
Višina	908.0 mm
Pospeševanje in pojemanje ramp	S, U ali prilagojen Linearno nastavljivo ločeno od 0,01 do 9999 s
Protokol kodirnika	1 Vpp EnDat 2.2 Razreševalnik RS 422 SSI 24V SSI 5V TTL/HTL
Podporni protokol za AS-Interface Safety at Work	Ne
Podporni protokol za SafetyBUS P	Ne
Z varnostno funkcijo Safe Speed Monitor (SSM)	Ne
Število izhodnega releja	3
Z varnostno funkcijo Safe torque off (STO)	Da
Podatkovni format	8 bitov, konfigurabilna liha, soda pariteta ali brez paritete
Vhodni/izhodni tip	Logični izhod DQ-: 0-1 kHz, <= 30 V DC, 100 mA Logični izhod DQ+: 0-1 kHz, <= 30 V DC, 100 mA Programljiv kot pulzni izhod DQ+: 0-30 kHz, <= 30 V DC, 20 mA
Podporni protokol za PROFIBUS	Ne
Število HW vmesnikov serijski RS485	1
Natančnost	+/- 0,6 % AI1, AI2, AI3 za spremembo temperature 60 °C Analogni vhod +/- 1 % AQ1, AQ2 za spremembo temperature 60 °C Analogni izhod
Število HW vmesnikov serijski RS232	0
Podporni protokol za Data-Highway	Ne
Tip motornega zagona	Pogon s spremenljivo hitrostjo
Podporni protokol za PROFINET IO	Ne
Prisoten delovni element	Da
Fizični vmesnik	2-žična RS 485
Minimalni preklopni tok	Relejni izhod R1B: 5 mA pri 24 V DC Relejni izhod R2C: 5 mA pri 24 V DC
Podporni protokol za DeviceNet	Ne
Stalni izhodni tok	173 A pri 4 kHz za Normalno 145 A pri 4 kHz za Težka obremenitev/visoka zmogljivost
Vgrajen zavorni “chopper”	Da
Izhodna napetost	<= Napajalna napetost
Podporni protokol za SUCONET	Ne
Zmogljivost povezave DC	6800.0 µF
Zaviranje v mirovanje	Z DC injekcijo
Krmilni profil sinhronskega motorja	Motor brez motenj Motor s trajnim magnetom
