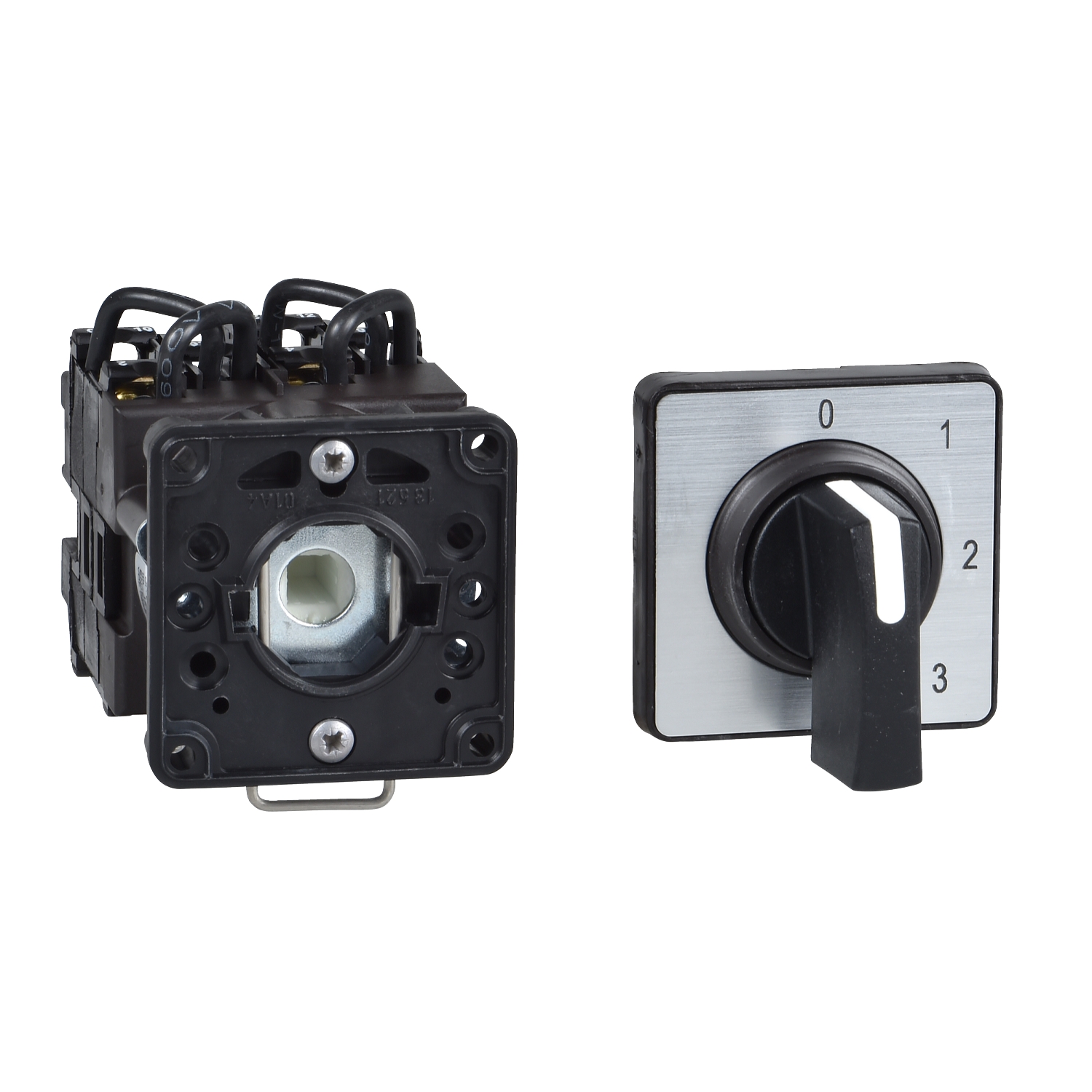

Grebenasto preklopno stikalo – 1 pol – 90° – 12 A – za Ø 22 mm

K1B011UCH

Podatkovni list: PDF

Predvidena odprema:

14,32 € z DDV

Grebenasto preklopno stikalo - 1 pol - 90° - 12 A - za Ø 22 mm

Glavno

Način pritrjevanja	Ø 22 mm luknja
Predstavitev legende/ploščice	Z Kovinski, 1 – 2 Črna
Izdelek ali sestavni del	Kompletno grebenasto stikalo
[Ith] Konvencionalni prostozračni toplotni tok	12 A
Funkcija grebenastega stikala	Preklopno stikalo
Ime komponente	K1
Opis polov	1P
Zaklepanje vrtljive ročice	Brez
Ponudba izdelkov	Harmony K
IP stopnja zaščite	IP65 v skladu s/z IEC 60529
Tip upravljanja	Črna Ročica 35 mm
Preklopne pozicije	Desno: 30 ° Levo: 330 °
Tip glave grebenastega stikala	S prednjo ploščo 45 x 45 mm
Montaža izdelka	Prednja montaža
Povratek	Brez
Položaj off	Brez

Komplementarno

Kratkostična zaščita	16 A Modul Talilna varovalka gG
[Ithe] Konvencionalni zaprti/notranji toplotni tok	10 A
Teža izdelka (neto)	0.135 kg
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV V izolacijski funkciji 6 kV IEC 947-1
Preklopni kot	30 °
Maksimalna operativna stopnja	2.5 cyc/mn AC-21 2.5 cyc/mn AC-23 2.5 cyc/mn AC-3 8.333 cyc/mn AC-15
Kratkostični tok	10000 A
[Ui] Nazivna izolacijska napetost	690 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
CAD celotna širina	45 mm
CAD celotna globina	49 mm
Nazivna operativna moč v W	10500 W AC-21, 500 do 660 V 3 faze IEC 947-3 1100 W AC-3, 230 V 3 faze IEC 947-3 1500 W AC-23A, 230 V 3 faze IEC 947-3 1500 W AC-3, 400 V 1 faza IEC 947-3 1500 W AC-3, 400 V 3 faze IEC 947-3 1500 W AC-3, 500 V 3 faze IEC 947-3 1500 W AC-3, 690 V 3 faze IEC 947-3 2200 W AC-23A, 400 V 3 faze IEC 947-3 2200 W AC-23A, 500 V 3 faze IEC 947-3 2200 W AC-23A, 690 V 3 faze IEC 947-3 4800 W AC-21, 230 V 3 faze IEC 947-3 600 W AC-3, 230 V 1 faza IEC 947-3 8300 W AC-21, 400 V 3 faze IEC 947-3
[Ie] Nazivni operativni tok AC	1.8 A 690 V AC-3 3 faze IEC 947-3 2.8 A 500 V AC-3 3 faze IEC 947-3 2.8 A 690 V AC-23A 3 faze IEC 947-3 3.3 A 400 V AC-3 3 faze IEC 947-3 3.8 A 500 V AC-23A 3 faze IEC 947-3 4.6 A 230 V AC-3 3 faze IEC 947-3 4.8 A 400 V AC-23A 3 faze IEC 947-3 5.6 A 230 V AC-23A 3 faze IEC 947-3 1 A 500 V AC-15 IEC 947-5-1 2 A 400 V AC-15 IEC 947-5-1 3 A 230 V AC-15 IEC 947-5-1
CAD celotna višina	50 mm
Električna povezava	Zarobljeni terminali vijačnih sponk Prilagodljiv 2 x 1,5 mm² Zarobljeni terminali vijačnih sponk Trden 1 x 2,5 mm²
Električna vzdržljivost	1000000 ciklov AC-15 1000000 ciklov AC-21 500000 ciklov AC-23 500000 ciklov AC-3
Pozitivna odprtina	Z
Premik kontakta	Počasen izklop
Mehanska vzdržljivost	1000000 ciklov
Kompatibilnostna koda	K1B
