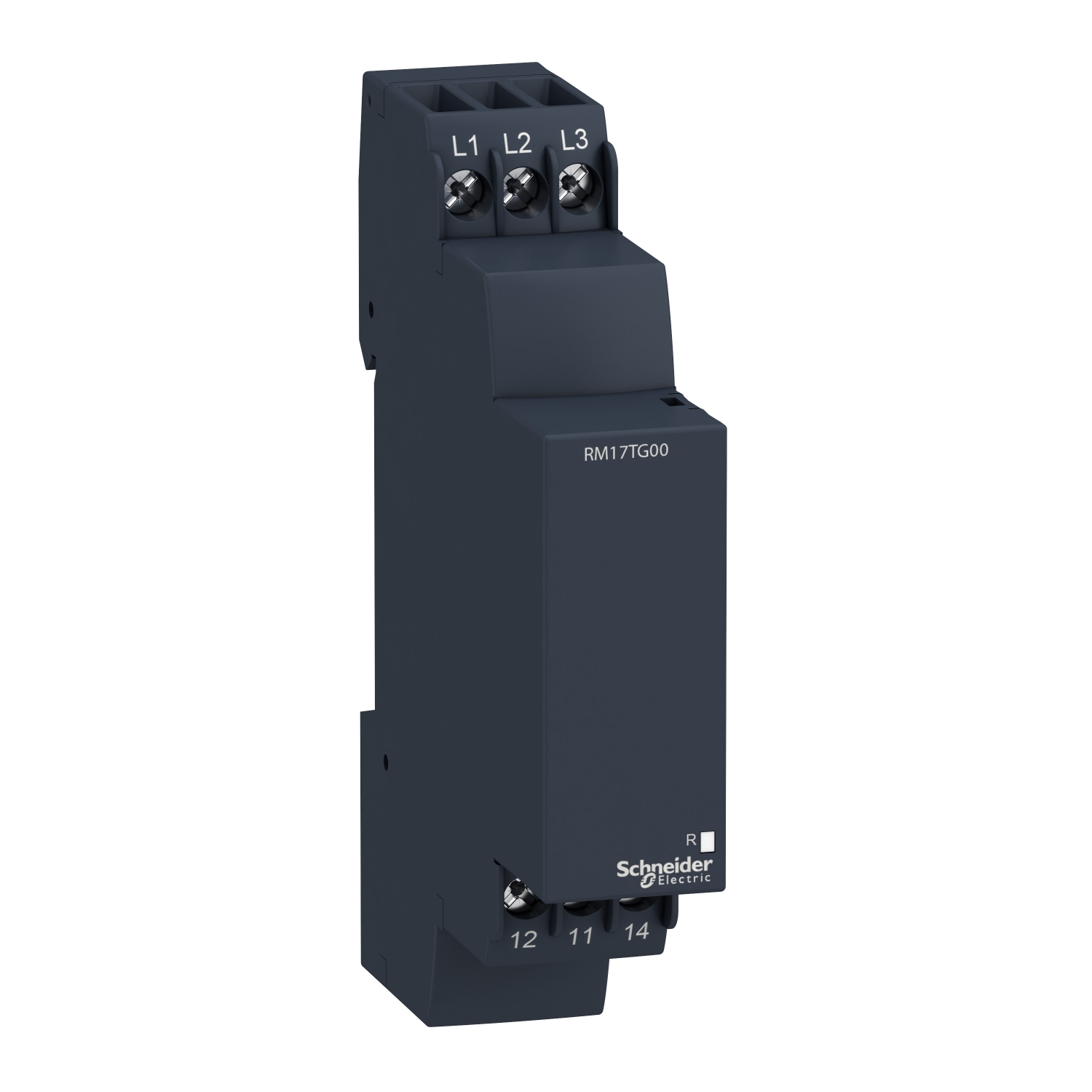

Kontrolni fazni rele RM17-T – obseg 183 do 528 V AC

RM17TG00

Podatkovni list: PDF

Predvidena odprema:

62,25 € z DDV

Kontrolni fazni rele RM17-T - obseg 183 do 528 V AC

Glavno

Priključki – terminali	Vijačni konektorji
Izhodni kontakti	1 C/O
Izdelek ali sestavni del	3-fazni krmilni rele
Tip časovne zakasnitve	Brez
Parametri, nadzorovani s relejem	Zaporedje faz Zaznavanje fazne napake (prekinitev 2 ali več faz)
[In] Nazivni tok	5 A
Ponudba izdelkov	Harmony krmilni releji
Merilno območje	208 do 480 V AC
Ime releja	RM17TG
[Uc] Krmilna napetost	208 do 480 V
Tip kontakta in sestava	1 C/O
Nominalni izhodna moč	5 A
Uporaba izdelka za specifične aplikacije	Za trifazno napajanje
Tip releja	Krmilni rele

Komplementarno

Napetostno območje	183 do 528 V
Operativna stopnja	<= 360 operacij/h Polna obremenitev
Odzivni čas	<= 130 ms (V primeru napake)
Operativni položaj	Katerikoli položaj Brez redukcije
Kategorija uporabe	AC-12 v skladu s/z IEC 60947-5-1 AC-13 v skladu s/z IEC 60947-5-1 AC-14 v skladu s/z IEC 60947-5-1 AC-15 v skladu s/z IEC 60947-5-1 DC-12 v skladu s/z IEC 60947-5-1 DC-13 v skladu s/z IEC 60947-5-1
Merjenje mejne napetosti	183-528 V AC
Lokalno signaliziranje	LED (Rumena) for Rele ON
Širina	17.5 mm
Poraba energije v VA	0-22 VA pri 400 V AC 50 Hz
Prag zaznavanja napetosti	< 100 V AC
Tip krmiljenja	Brez testne tipke
Omejitve napajalne napetosti	183-528 V AC
Mehanska vzdržljivost	30000000 ciklov
Frekvenca krmilnega vezja	50 do 60 Hz +/- 10 %
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
Frekvenca napajanja	50/60 Hz +/- 10 %
Minimalni preklopni tok	10 mA pri 5 V DC
Preklopna zmogljivost v VA	1250 VA
Teža izdelka (neto)	0.13 kg
Maksimalna preklopna napetost	250 V AC 250 V DC
Priključki – terminali	Vijačne sponke, 1 x 0,5 do 1 x 4 mm² (AWG 20 do AWG 11) Trden Brez konca kabla Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 12) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem
[Ui] Nazivna izolacijska napetost	400 V v skladu s/z IEC 60664-1
Montažna podpora	35 mm simetrična DIN letev v skladu s/z IEC 60715
Material ohišja	Samo-gasilna plastika
Električna vzdržljivost	100000 ciklov
Podatki o zanesljivosti	MTTFd = 924,6 let B10d = 850000
Omejitve napetosti regulacijskega vezja	– 12 % + 10 % Un
Izolacijska upornost	> 500 MOhm pri 500 V DC v skladu s/z IEC 60255-5 > 500 MOhm pri 500 V DC v skladu s/z IEC 60664-1
[Us] Nazivna napajalna napetost	, Samo-napajalno
Kompatibilnostna koda	RM17
Zakasnitev zagona ob vklopu	650 ms
