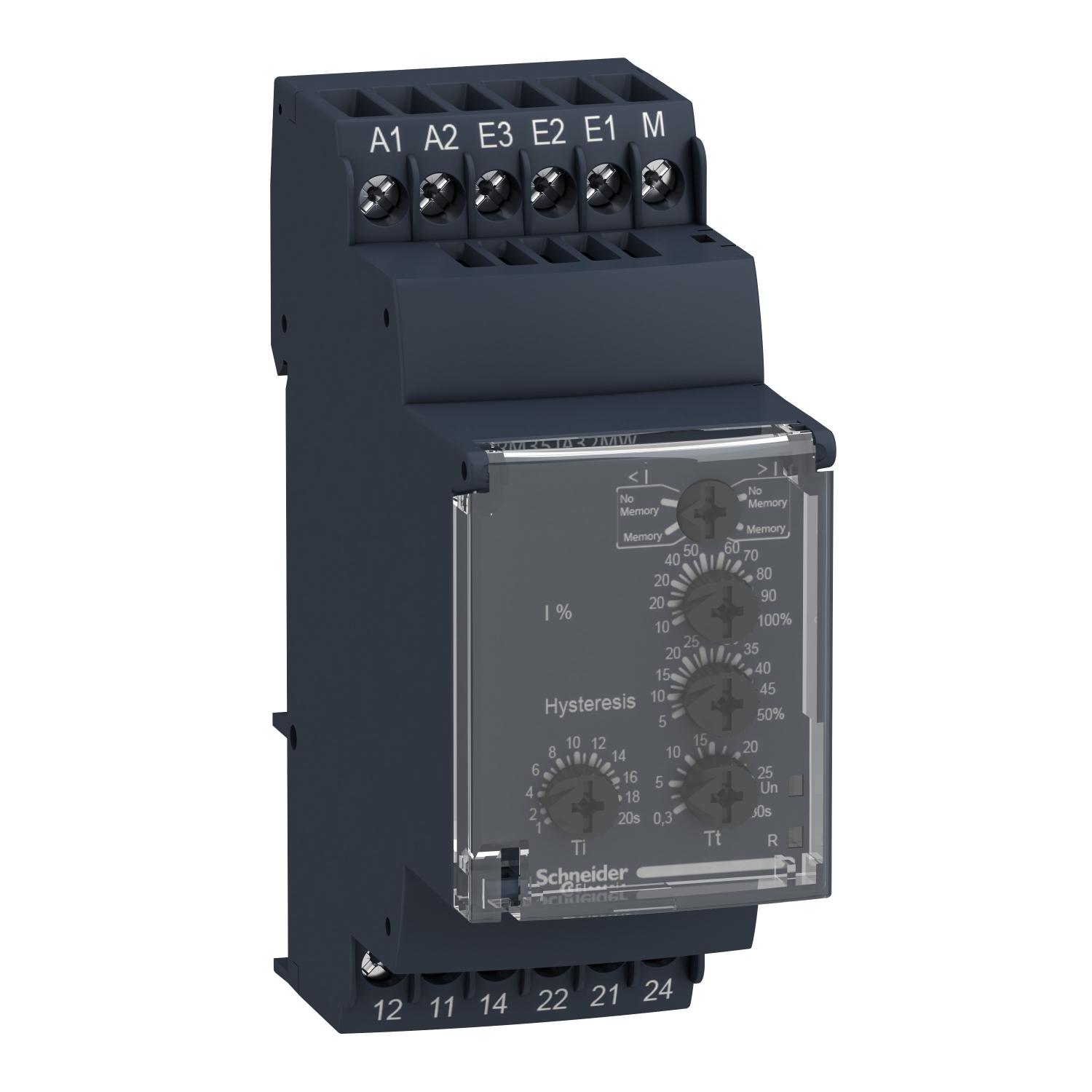

Krmilni rele toka RM35-J – obseg 0,15 do 1,5 A

RM35JA32MW

Podatkovni list: PDF

Predvidena odprema:

129,26 € z DDV

Krmilni rele toka RM35-J - obseg 0,15 do 1,5 A

Glavno

Priključki – terminali	Vijačni konektorji
Izdelek ali sestavni del	Tokovni krmilni rele
Kategorija uporabe	AC-12 v skladu s/z IEC 60947-5-1 AC-13 v skladu s/z IEC 60947-5-1 AC-14 v skladu s/z IEC 60947-5-1 AC-15 v skladu s/z IEC 60947-5-1 DC-12 v skladu s/z IEC 60947-5-1 DC-13 v skladu s/z IEC 60947-5-1 DC-14 v skladu s/z IEC 60947-5-1
Tip časovne zakasnitve	Nastavljiv 0,3 do 30 s, 0 + 10 % Tt- časovni zamik ob napaki Nastavljiv 1 do 20 s, 0 + 10 % Ti- časovni zamik zaviranja ob zagonu
Parametri, nadzorovani s relejem	Nadtokovna ali podtokovna detekcija
[In] Nazivni tok	5 A
Maksimalna poraba energije v VA	3.5 VA AC
Ponudba izdelkov	Harmony krmilni releji
Merilno območje	150 mA do 15 A Tok AC/DC
Ime releja	RM35JA
[Uc] Krmilna napetost	24 do 240 V
Minimalni preklopni tok	10 mA pri 5 V DC
Preklopna zmogljivost v VA	1250 VA
Tip kontakta in sestava	2 C/O
Maksimalen preklopni tok	5 A AC/DC
Tip releja	Tokovni krmilni rele

Komplementarno

Histereza	5-50 % odNastavitev praga
Operativna stopnja	<= 360 operacij/h Polna obremenitev
Izhodni kontakti	2 C/O
Operativni položaj	Katerikoli položaj Brez redukcije
Prenapetostna kategorija	III conforming to IEC 60664-1
Lokalno signaliziranje	LED (Zelena) for Vklop LED (Rumena) for Rele ON
Širina	35 mm
Maksimalna poraba energije v W	0.6 W DC
Merilna napaka	0,05 %/°C s spreminjanjem temperature 1 po voltih preko celotnega območja s spremembami napetosti
Material kontaktov	Brez kadmija
Oznaka	CE: EMC 89/336/EEC CE: 73/23/EEC
Tip krmiljenja	Brez testne tipke
Omejitve napajalne napetosti	20.4-264 V AC/DC
Mehanska vzdržljivost	30000000 ciklov
Maksimalna odpornost na terminalih	0.005 Ohm pri E3-M terminali 0.015 Ohm pri E2-M terminali 0.05 Ohm pri E1-M terminali
Frekvenca krmilnega vezja	40 do 70 Hz +/- 10 %
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
Polarnost	Ne DC
Maksimalni merilni cikel	30 ms Cikel merjenja kot prava efektivna vrednost
Teža izdelka (neto)	0.13 kg
Maksimalna preklopna napetost	250 V AC/DC
Čas ponastavitve	1500 ms Časovna zakasnitev
Priključki – terminali	Vijačne sponke, 1 x 0,5 do 1 x 4 mm² (AWG 20 do AWG 11) Trden Brez konca kabla Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 12) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem
[Ui] Nazivna izolacijska napetost	250 V v skladu s/z IEC 60664-1
Montažna podpora	35 mm simetrična DIN letev v skladu s/z IEC 60715
Nominalni izhodna moč	5 A
Material ohišja	Samo-gasilna plastika
Natančnost merjenja	+/- 10 % celotne vrednosti obsega
Električna vzdržljivost	100000 ciklov
Natančnost ponovitve	+/- 0,5 % za Vhod in merilni tokokrog +/- 2 % zaČasovna zakasnitev
Podatki o zanesljivosti	MTTFd = 296,8 let B10d = 270000
Omejitve napetosti regulacijskega vezja	– 15 % + 10 % Un
Izolacijska upornost	> 500 MOhm pri 500 V DC Med napajanjem in relejnim izhodom v skladu s/z IEC 60255-5 > 500 MOhm pri 500 V DC Med merjenjem in relejnim izhodom v skladu s/z IEC 60664-1 > 1 MOhm pri 500 V DC Med dobavo in merjenjem v skladu s/z IEC 60255-5 > 500 MOhm pri 500 V DC Med napajanjem in relejnim izhodom v skladu s/z IEC 60664-1 > 500 MOhm pri 500 V DC Med merjenjem in relejnim izhodom v skladu s/z IEC 60255-5 > 1 MOhm pri 500 V DC Med dobavo in merjenjem v skladu s/z IEC 60664-1
Nastavitev praga	10 do 100 %
Funkcionalnost	Nadtokovni tok ali podtokovni tok v okenskem načinu
[Us] Nazivna napajalna napetost	24 do 240 V AC/DC 50/60 Hz, Brez lastnega napajanja
Kompatibilnostna koda	RM3
Zakasnitev zagona ob vklopu	0.3 s
