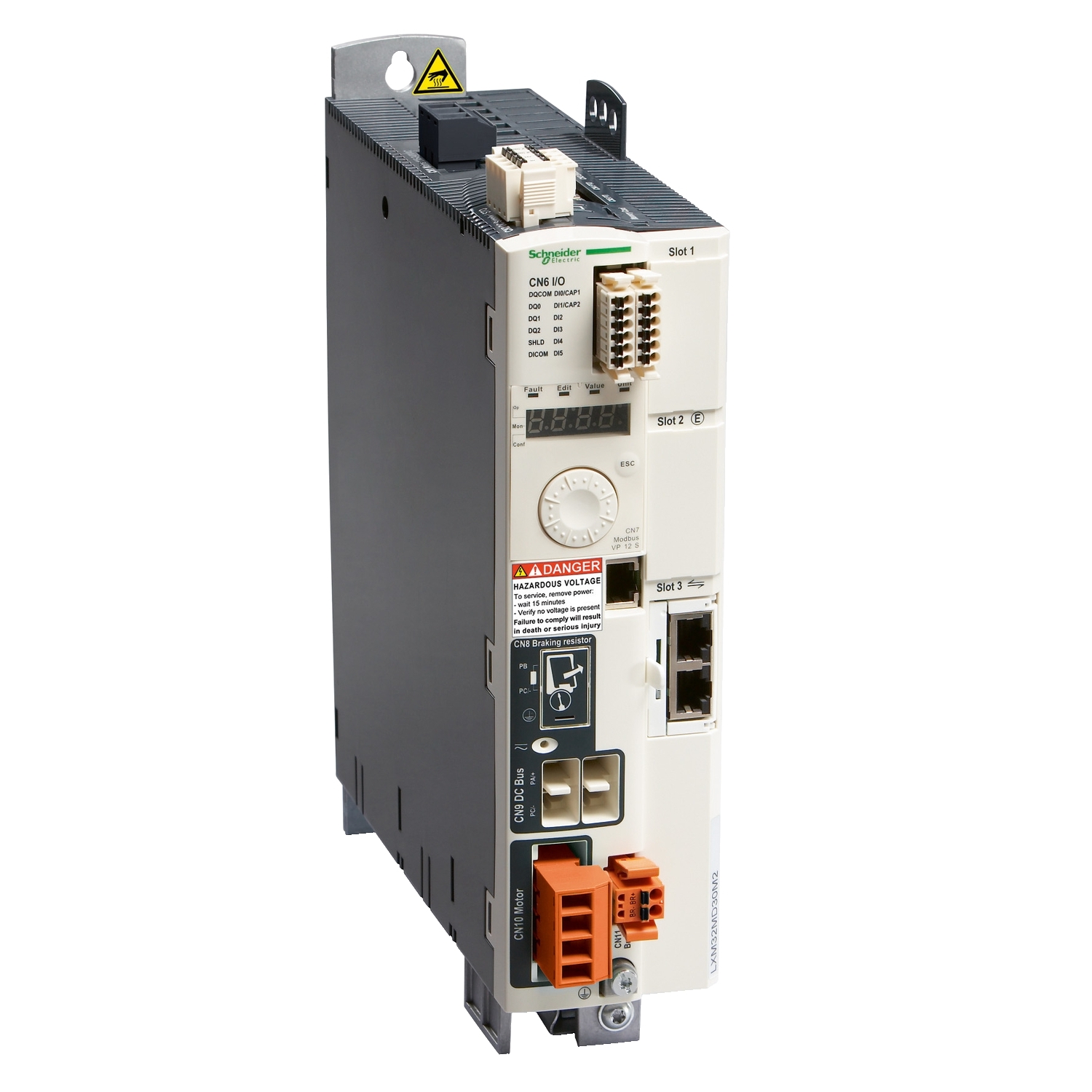

Lexium 32 – pogon – 3 fazni 208/480 V – 7 kW

LXM32MD72N4

Podatkovni list: PDF

Predvidena odprema:

2.273,78 € z DDV

Lexium 32 - pogon - 3 fazni 208/480 V - 7 kW

Glavno

Serija izdelka	Lexium 32
Kratko ime naprave	LXM32M
Izdelek ali sestavni del	Servo pogon
Format pogona	Knjiga
Število faz omrežja	Trifazni
[Us] Nazivna napajalna napetost	200 do 240 V – 15 do 10 % 380 do 480 V – 15 do 10 %
Omejitve napajalne napetosti	170…264 V 323…528 V
Frekvenca napajanja	50/60 Hz – 5 do 5 %
Omrežna frekvenca	47,5 do 63 Hz
EMC filter	Integriran
Stalni izhodni tok	24 A 8 kHz
Izhodni tok 3s vršni	72 A 208 V 5 s 72 A 480 V 5 s
maximum continuous power	6500 W 208 V 13000 W 400 V 13000 W 480 V
Nominalna moč	5 kW 208 V 8 kHz 7 kW 400 V 7 kW 480 V 8 kHz
Linijski tok	21,1 A 34 % 208 V, z zunanjo linijsko dušilko 1 mH 22,5 A 45 % 400 V, z zunanjo linijsko dušilko 1 mH 19,5 A 55 % 480 V, z zunanjo linijsko dušilko 1 mH 21,9 A 106 % 208 V, Brez linije z dušilko 17,3 A 126 % 400 V, Brez linije z dušilko 14,6 A 129 % 480 V, Brez linije z dušilko

Komplementarno

Preklopna frekvenca	8 kHz
Prenapetostna kategorija	III
Maksimalen tok uhajanja	30 mA
Izhodna napetost	<= Napajalna napetost
Električna izolativnost	Med močjo in krmiljenjem
Tip kabla	IEC kabel z enim vlaknom 50 °C) Baker 90 °C XLPE/EPR
Električna povezava	Priključek, vpenjalna zmogljivost: 3 mm², AWG 12 (CN8)
Zatezni moment	CN8 0,5 N.m
Diskretna vhodna številka	2 Zajema
Diskretni vhod tip	Zajema Pokrovček
Trajanje vzorčenja	0,25 ms
Diskretni vhod napetost	24 V DC Zajema
Diskretna vhodna logika	Pozitivno Komplement od STO_A, komplement od STO_B) 15 V EN/IEC 61131-2 tip 1
Odzivni čas	<= 5 ms Komplement od STO_A, komplement od STO_B
Maksimalna diskretna izhodna številka	3
Diskretni izhod tip	Logika DO)24 V DC
Diskretni izhod napetost	<= 30 V DC
Diskretni izhod logika	Pozitivno ali negativno DO)EN/IEC 61131-2
Čas odboja kontakta	<= 1 ms Komplement od STO_A, komplement od STO_B
Zavorni tok	50 mA
Odzivni čas na izhodu	250 µs DO)Diskretni
Tip krmilnega signala	Izhodni vlak impulzov (PTO) RS422 <500 kHz <100 m
Tip zaščite	Proti povratni polarnosti: Vhodni signal
Varnostna funkcija	STO (varen izklop navora), Integriran
Varnostna raven	SIL 3 v skladu s/z EN/IEC 61508
Komunikacijski vmesnik	Modbus TCP, z ločeno kom. kartico CANopen, z ločeno kom. kartico CANmotion, z ločeno kom. kartico Ethernet/IP, z ločeno kom. kartico EtherCAT, z ločeno kom. kartico Profibus, z ločeno kom. kartico Profinet, z ločeno kom. kartico Analog I/O, z ločeno kom. kartico Digital I/O, Integriran
Status LED	1 LED (Rdeča) Napetost servo pogona
Funkcija signalizacije	Prikazovanje napak 7 segmentov
Oznaka	CE
Delovni položaj	Vertikalno +/- 10 stopinj
Združljivost izdelkov	Servo motor BMH 140 mm, 2
Širina	108 mm
Višina	270 mm
Globina	237 mm
Teža izdelka	4,8 kg
