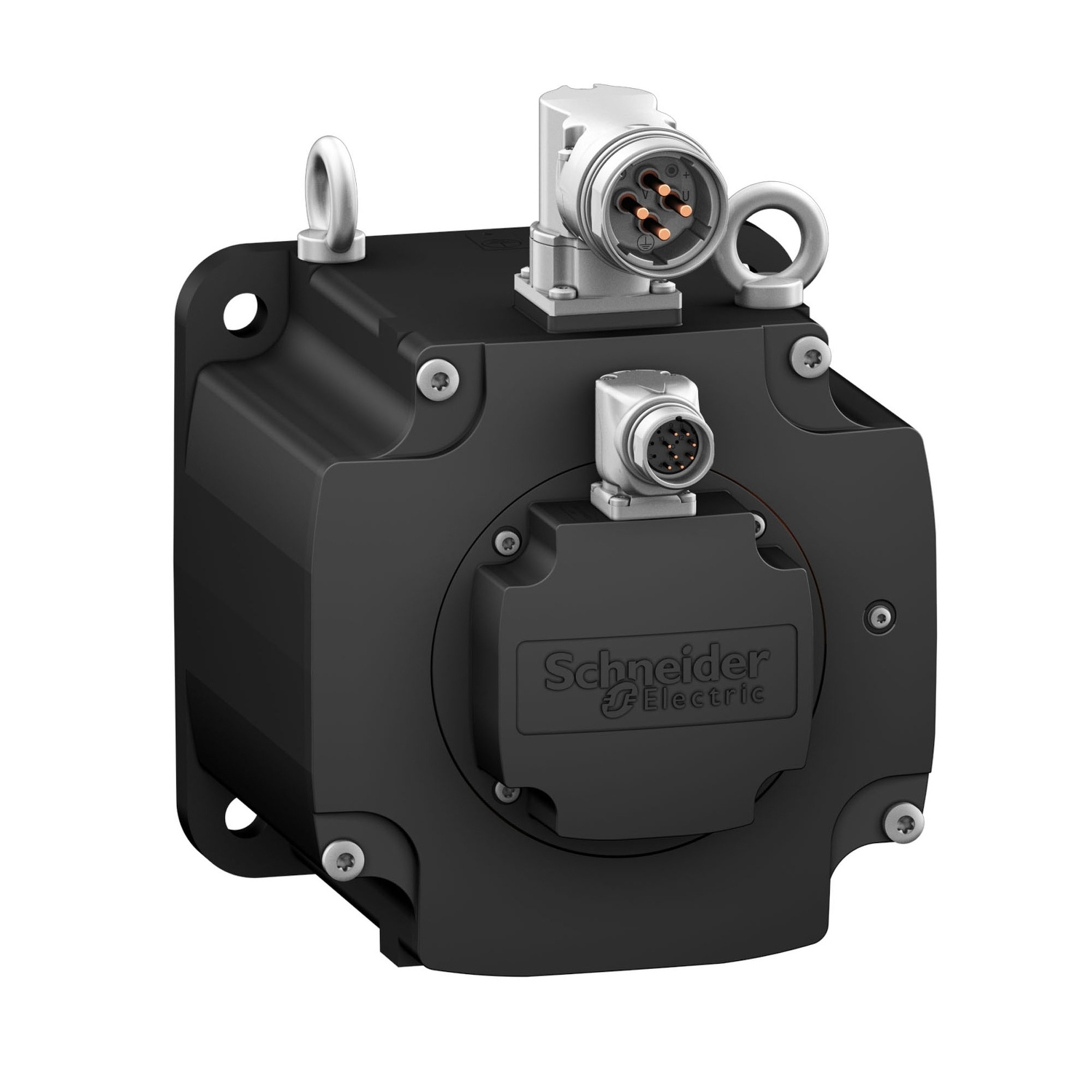

Servo motor BMH – 48 Nm – 4000 rpm – gred s ključem – brez zavore- IP65/IP67

BMH1902P31A2A

Podatkovni list: PDF

Predvidena odprema:

2.625,14 € z DDV

Servo motor BMH - 48 Nm - 4000 rpm - gred s ključem - brez zavore- IP65/IP67

Glavno

Kratko ime naprave	BMH
Izdelek ali sestavni del	Servo motor
Maksimalna mehanska hitrost	4000 rpm
Neprekinjen vrtilni moment	37,4 N.m LXM32.D72N4 24 A, 400 V, Trifazni 37,4 N.m LXM32.D72N4 24 A, 480 V, Trifazni 48 N.m LXM32MD85N4 32 A, 400 V, Trifazni 48 N.m LXM32MD85N4 32 A, 480 V, Trifazni 48 N.m LXM32MC10N4 40 A, 400 V, Trifazni 48 N.m LXM32MC10N4 40 A, 480 V, Trifazni
Maksimalni navorni moment	101 N.m LXM32.D72N4 24 A, 400 V, Trifazni 101 N.m LXM32.D72N4 24 A, 480 V, Trifazni 115,5 N.m LXM32MD85N4 32 A, 400 V, Trifazni 115,5 N.m LXM32MD85N4 32 A, 480 V, Trifazni 130,7 N.m LXM32MC10N4 40 A, 400 V, Trifazni 130,7 N.m LXM32MC10N4 40 A, 480 V, Trifazni
Nominalna izhodna moč	5900 W LXM32.D72N4 24 A, 400 V, Trifazni 5900 W LXM32.D72N4 24 A, 480 V, Trifazni 6070 W LXM32MD85N4 32 A, 400 V, Trifazni 6070 W LXM32MD85N4 32 A, 480 V, Trifazni 6070 W LXM32MC10N4 40 A, 400 V, Trifazni 6070 W LXM32MC10N4 40 A, 480 V, Trifazni
Nominalni navor	22,3 N.m LXM32.D72N4 24 A, 400 V, Trifazni 22,3 N.m LXM32.D72N4 24 A, 480 V, Trifazni 29 N.m LXM32MD85N4 32 A, 400 V, Trifazni 29 N.m LXM32MD85N4 32 A, 480 V, Trifazni 29 N.m LXM32MC10N4 40 A, 400 V, Trifazni 29 N.m LXM32MC10N4 40 A, 480 V, Trifazni
Nominalna hitrost	2000 vrt/min LXM32MC10N4 40 A, 400 V, Trifazni 2000 vrt/min LXM32MC10N4 40 A, 480 V, Trifazni 2500 rpm LXM32.D72N4 24 A, 400 V, Trifazni 2500 rpm LXM32.D72N4 24 A, 480 V, Trifazni 2000 vrt/min LXM32MD85N4 32 A, 400 V, Trifazni 2000 vrt/min LXM32MD85N4 32 A, 480 V, Trifazni
Združljivost izdelkov	LXM32.D72N4 400 do 480 V Trifazni
Konec gredi	Zaklenjen
IP stopnja zaščite	IP65 Standard IP67 z IP67 kompletom
Hitrost povratne resolucije	131072 točk/obrat
Zadrževalna zavora	Brez
Montažna podpora	Mednarodna standardna prirobnica
Električna povezava	Vrtljivi pravokotni konektorji

Komplementarno

Združljivost skupine izdelkov	Lexium 32
[Us] Nazivna napajalna npetost	480 V
Število faz omrežja	Trifazni
Neprekinjen električni tok	30,8 A
Neprekinjena moč	6,1 W
Maksimalen tok Irms	72 A LXM32.D72N4
Maksimalni trajni tok	114 A
Druga gred	Brez drugega konca gredi
Premer gredi	38 mm
Dolžina gredi	80 mm
Širina ključa	70 mm
Tip povratne informacije	Enosmerni SinCos Hiperface
Velikost prirobnice motorja	190 mm
Število motornih modulov	2
Konstantni navor	1,56 N.m/A 120 °C
Zadnja emf konstanta	108,3 V/krpm 120 °C
Število polov motorja	10
Inercija rotorja	130,1 kg.cm²
Odpornost na stator	0,15 Ohm 20 °C
Induktivnost statorja	3,86 mH 20 °C
Statorska električna časovna konstanta	25,7 ms 20 °C
Maksimalna radialna sila Fr	4200 N 1000 rpm
Maksimalna osna sila Fa	0,2 x Fr
Tip hlajenja	Naravna konvekcija
Dolžina	250 mm
Presek prirobnice	180 mm
Globina prirobnice	4 mm
Število montažnih odprtin	4
Premer montažnih lukenj	14 mm
Circle diameter of the mounting holes	215 mm
Teža izdelka	31 kg
Referenca velikosti	BMH1902P
Število faz omrežja	3
Pogrešek [kotno]	1,4 °
Temperatura vročine bakra	135 °C
Temperaturni magnet, vroč	100 °C
Temperaturni magnet, rt	20 °C
Koeficient padanja motorne napetosti	1
