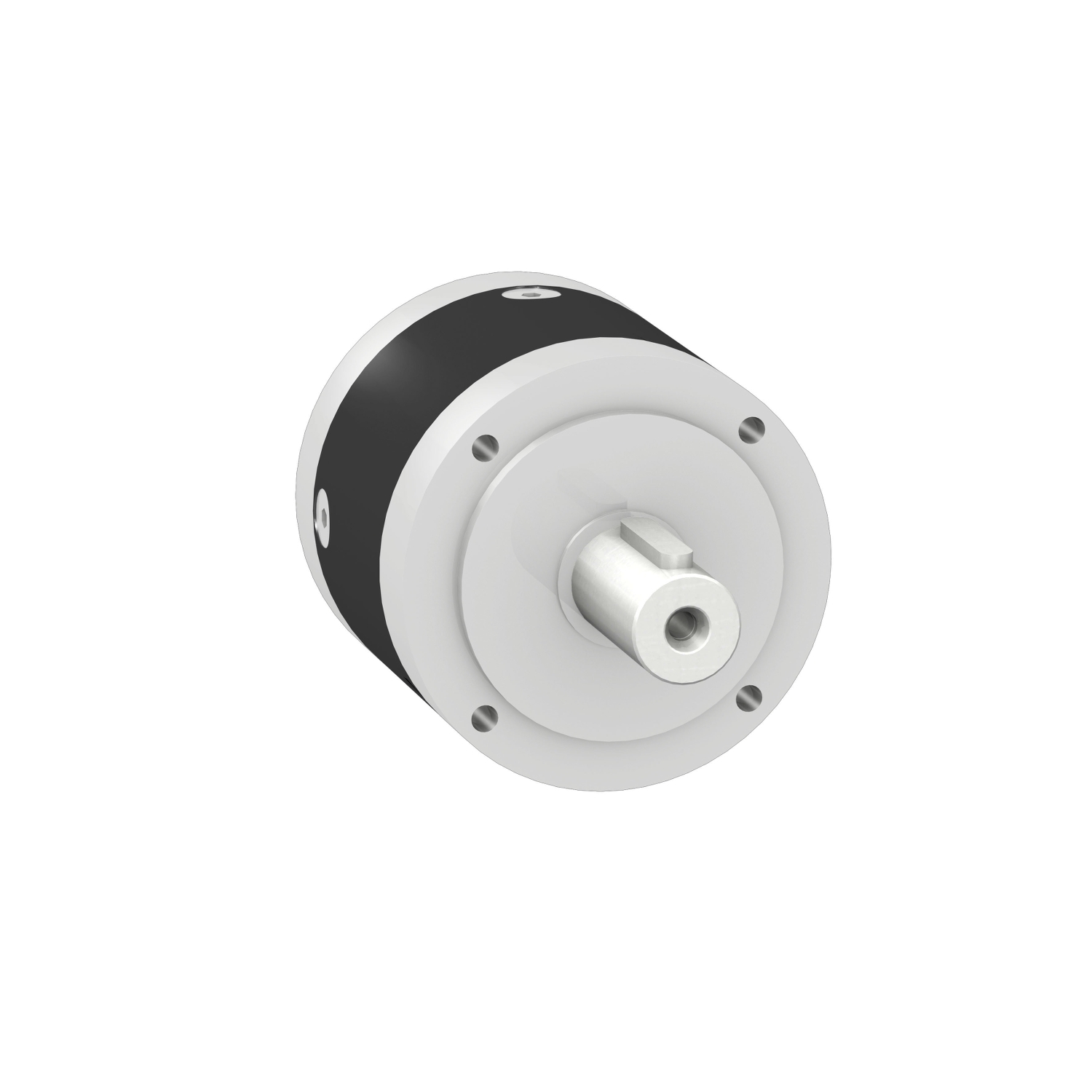

Menjalnik z ravnimi zob. GBX – Ø 120 mm – redukc. 8:1, 7 kot. min. – 120 N.m

GBX120008K

Podatkovni list: PDF

Predvidena odprema:

938,79 € z DDV

Združljivost skupine izdelkov	Lexium 62 ILM Lexium 62 Lexium SD3 Lexium 52 Lexium 28 Lexium 32i Lexium 32
Tip ohišja	Ravni zobje
Izdelek ali sestavni del	Planetarni menjalnik
Kratko ime naprave	GBX
Združljivost izdelkov	BMI 100 mm, 2 BMI 100 mm, 3 BMH 100 mm, 2 BMH 100 mm, 3 BSH 100 mm, 2 BSH 100 mm, 3 BSH 100 mm, 4 BRS3 BCH2 100 mm, 1 BCH2 100 mm, 2 BCH2 130 mm, 1 BCH2 130 mm, 2 BCH2 130 mm, 3 BCH2 130 mm, 4 SH3 MH3 ILM
Zunanji premer menjalnika	120 mm
Razmerje zmanjšanja	8: 1

Maksimalen torzijski odmev	7 arc.min
Trdnost torzij	12 N.m/arcmin
Barva ohišja	Črna
Material ohišja	Črni eloksirani aluminij
Material gredi	C 45
Dodatne informacije	Podmazan doživljensko
Življenjska doba v urah	30000 h 100 rpm 30 °C
Montažni položaj	Katerikoli položaj
Učinkovitost	96 %
Maksimalna radialna sila Fr	1500 N 100 rpm, Sila pri srednji razdalji od izhodne osi med 30000 urami na 30 °C
Maksimalna osna sila Fa	2100 N 100 rpm, Med 30000 urami pri 30°C
moment of inertia	1,32 kg.cm²
Stalni izhodni navor	120 N.m 100 rpm 30 °C
Maksimalni izhodni navor	192 N.m pri 100 rpm pri 30 °C
Teža izdelka	6 kg
Input diameter	24,0 mm
Brez obremenitve navora	0,3 N.m
Razmerje zmanjšanja	8
Kompatibilnostna koda	GBX
Internal length	99,5 mm
