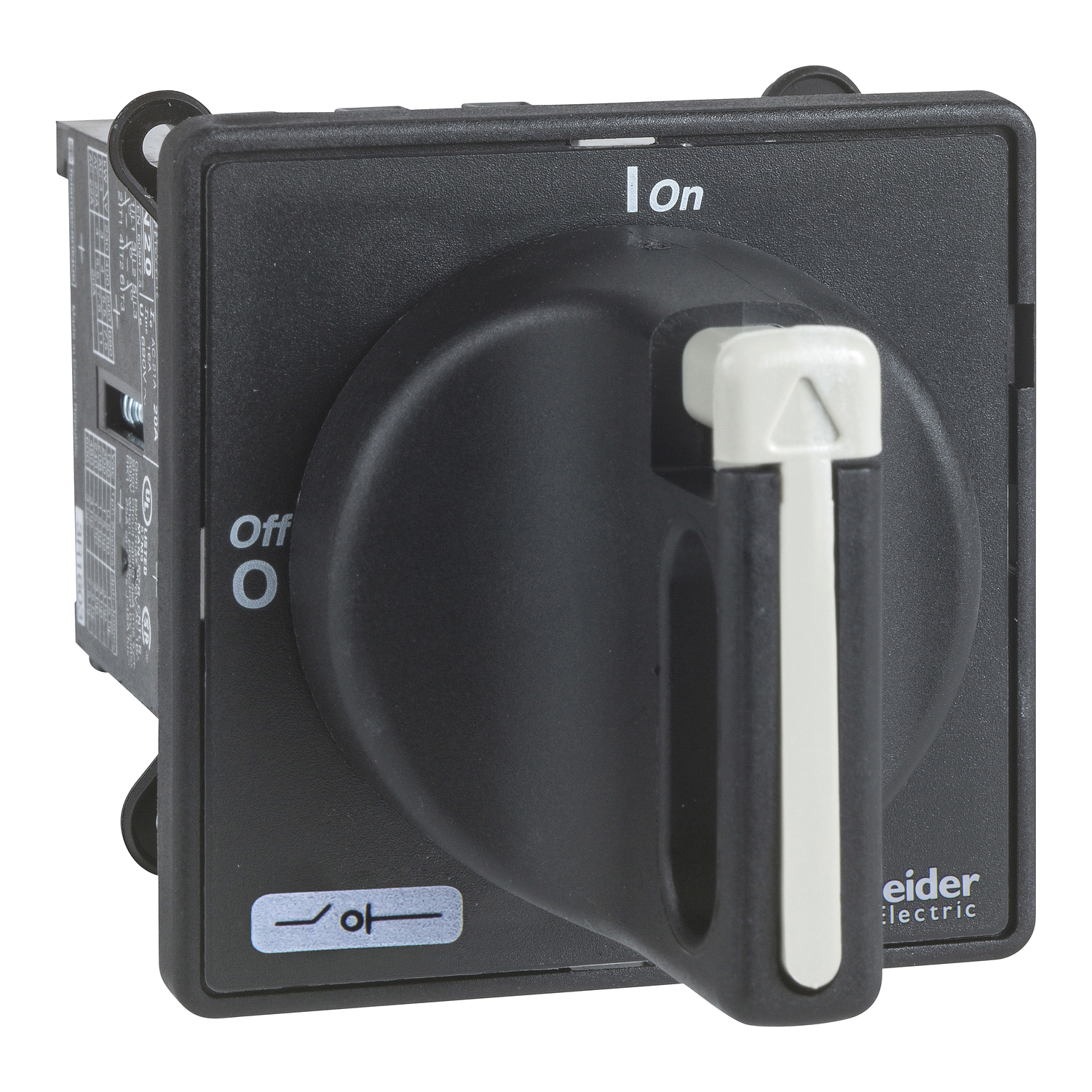

TeSys Mini-Vario – ločilno stikalo – 12 A – na vratih

VBDN12

Podatkovni list: PDF

Predvidena odprema:

23,81 € z DDV

Barva ročaja	Črna
Izdelek ali sestavni del	Ločilno stikalo
Ime izdelka	TeSys Mini-VARIO
Raven zmogljivosti	Standard
Opis polov	3P
Ponudba	TeSys
Tip krmiljenja	Vrtljivia ročica
Kratko ime naprave	VBDN
Zaklepanje vrtljive ročice	1 do 3 ključavnice 4-8 mm
Tip omrežja	AC DC
Barva ročaja prednje plošče	Črna
Tip kontakta in sestava	3 NO
Način montaže vrtljive ročice	Neposredna

[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Ustvarjanje zmogljivosti	120 A 400 V AC-21A 120 A 400 V AC-22A 120 A 400 V AC-23A
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
Priključki – terminali	Močnostni tokokrog Vijačni priključki 4-4 mm² Prilagodljiv – s kabelskim koncem Močnostni tokokrog Vijačni priključki 4-4 mm² Trden
[Icm] Nazivni kratkostični priklopni tok	0.5 kA 400 V Pri Ipeak
Širina	60 mm
Izklopna zmogljivost	120 kA 400 V AC-21A) 120 kA 400 V AC-22A) 120 kA 400 V AC-23A)
[Ith] Konvencionalni prostozračni toplotni tok	12 A
Oznaka	0 – 1
Mehanska vzdržljivost	50000 ciklov
Zatezni moment	Močnostni tokokrog 0.7-0.7 N.m Vijačni priključki
[Icw] Nazivni kratkotrajen nazivni tok	140 A 400 V 1 s
[Ithe] Konvencionalni zaprti/notranji toplotni tok	10 A
Teža izdelka (neto)	0.177 kg
Primerno za izolativnost	Da
Montažna podpora	Ročica Vrata Stikalo Vrata
Sestava naprave	Stikalo Ročica
Nazivna operativna moč v W	3 kW 230 do 240 V AC-23A) 4 kW 400 do 415 V AC-23A) 5.5 kW 500 V AC-23A) 7.5 kW 690 V AC-23A) 1.5 kW 230 do 240 V AC-3) 3 kW 400 do 415 V AC-3) 4 kW 500 V AC-3) 4 kW 690 V AC-3)
Nazivni pogojni tok kratkega stika	6 kA 400 V 12 A aM 6 kA 400 V 12 A gG
Višina	60 mm
Prekinitveni razred obratovanja	30
Način pritrjevanja	Luknja 22.5 mm Ročica
Osnovna dimenzija	60 x 60 mm
Električna vzdržljivost	30000 ciklov DC-1 do 5 50000 ciklov AC-21
[Ie] Nazivni obratovalni tok	8.1 A AC-23)400 V
Kompatibilnostna koda	Glavno ločilno stikalo
