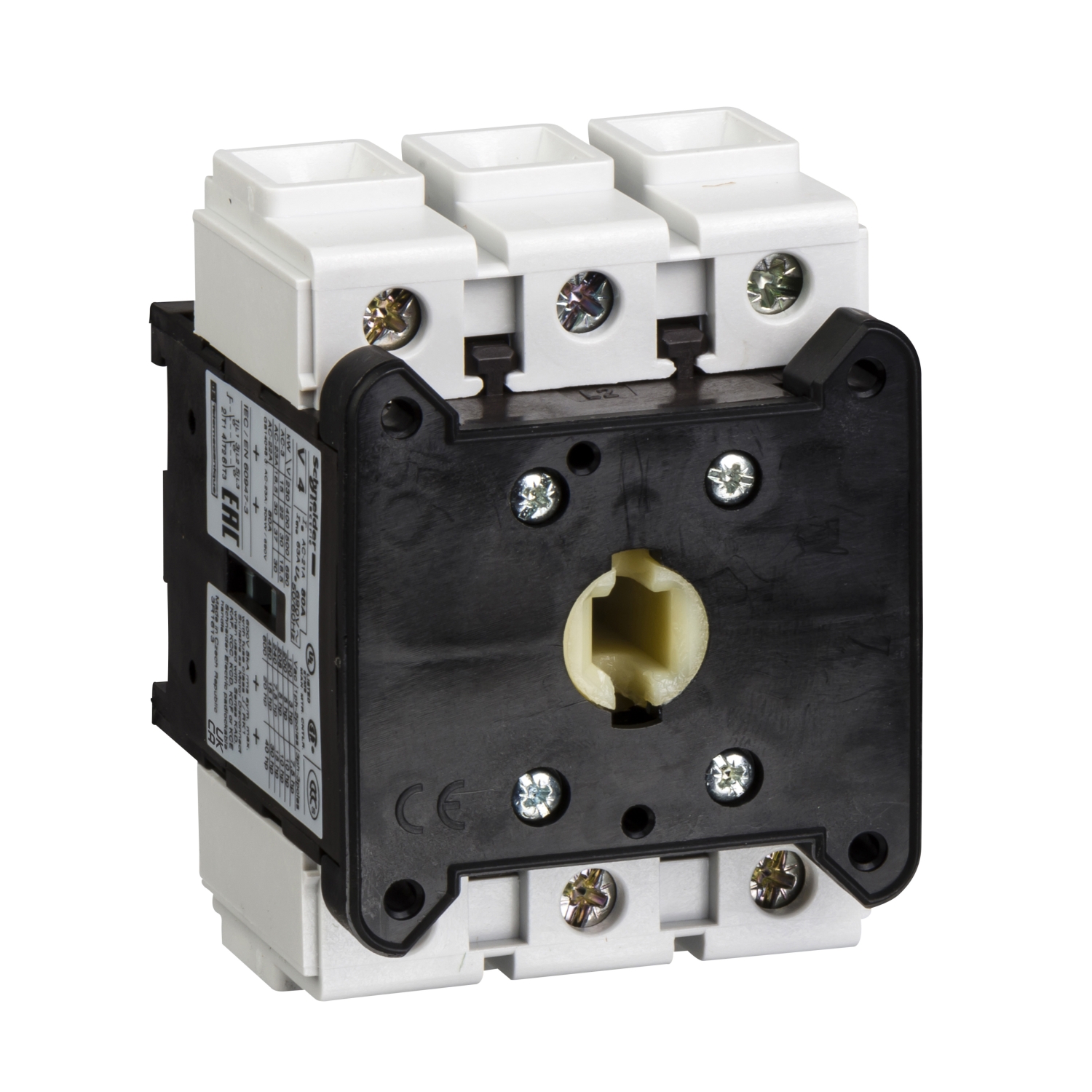

TeSys Vario – telo stikala za ločilno stikalo – 3 poli – 63 A

Podatkovni list: PDF

Predvidena odprema:

50,68 € z DDV

Omrežna frekvenca	50/60 Hz
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Montažna podpora	Plošča Simetrična letev
Raven zmogljivosti	Visoka zmogljivost
Ustvarjanje zmogljivosti	630 A 400 V AC-21A 630 A 400 V AC-22A 630 A 400 V AC-23A
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Priključki – terminali	Močnostni tokokrog Vijačni priključki 16-16 mm² Prilagodljiv – s kabelskim koncem Močnostni tokokrog Vijačni priključki 25-25 mm² Trden
[Icm] Nazivni kratkostični priklopni tok	2.1 kA 400 V Pri Ipeak
Opis polov	3P
Širina	60 mm
Globina	65 mm
Izklopna zmogljivost	500 A 400 V AC-21A) 500 A 400 V AC-22A) 500 A 400 V AC-23A)
[Ith] Konvencionalni prostozračni toplotni tok	63 A
Mehanska vzdržljivost	30000 ciklov
Zatezni moment	Močnostni tokokrog 4-4 N.m Vijačni priključki
[Icw] Nazivni kratkotrajen nazivni tok	756 A 400 V 1 s
Tip omrežja	DC AC
[Ithe] Konvencionalni zaprti/notranji toplotni tok	50 A
Teža izdelka (neto)	0.5 kg
Tip kontakta in sestava	3 NO
Primerno za izolativnost	Da
Nazivna operativna moč v W	11 kW 230 do 240 V AC-3) 22 kW 500 V AC-3) 22 kW 690 V AC-23A) 30 kW 500 V AC-23A) 18.5 kW 400 do 415 V AC-3) 18.5 kW 690 V AC-3) 15 kW 230 do 240 V AC-23A) 22 kW 400 do 415 V AC-23A)
Nazivni pogojni tok kratkega stika	10 kA 400 V 63 A aM 10 kA 400 V 63 A gG
Višina	83 mm
Prekinitveni razred obratovanja	30
Električna vzdržljivost	30000 ciklov AC-21 30000 ciklov DC-1 do 5
[Ie] Nazivni obratovalni tok	41.5 A AC-23 Ue: 400 V
Kompatibilnostna koda	V
