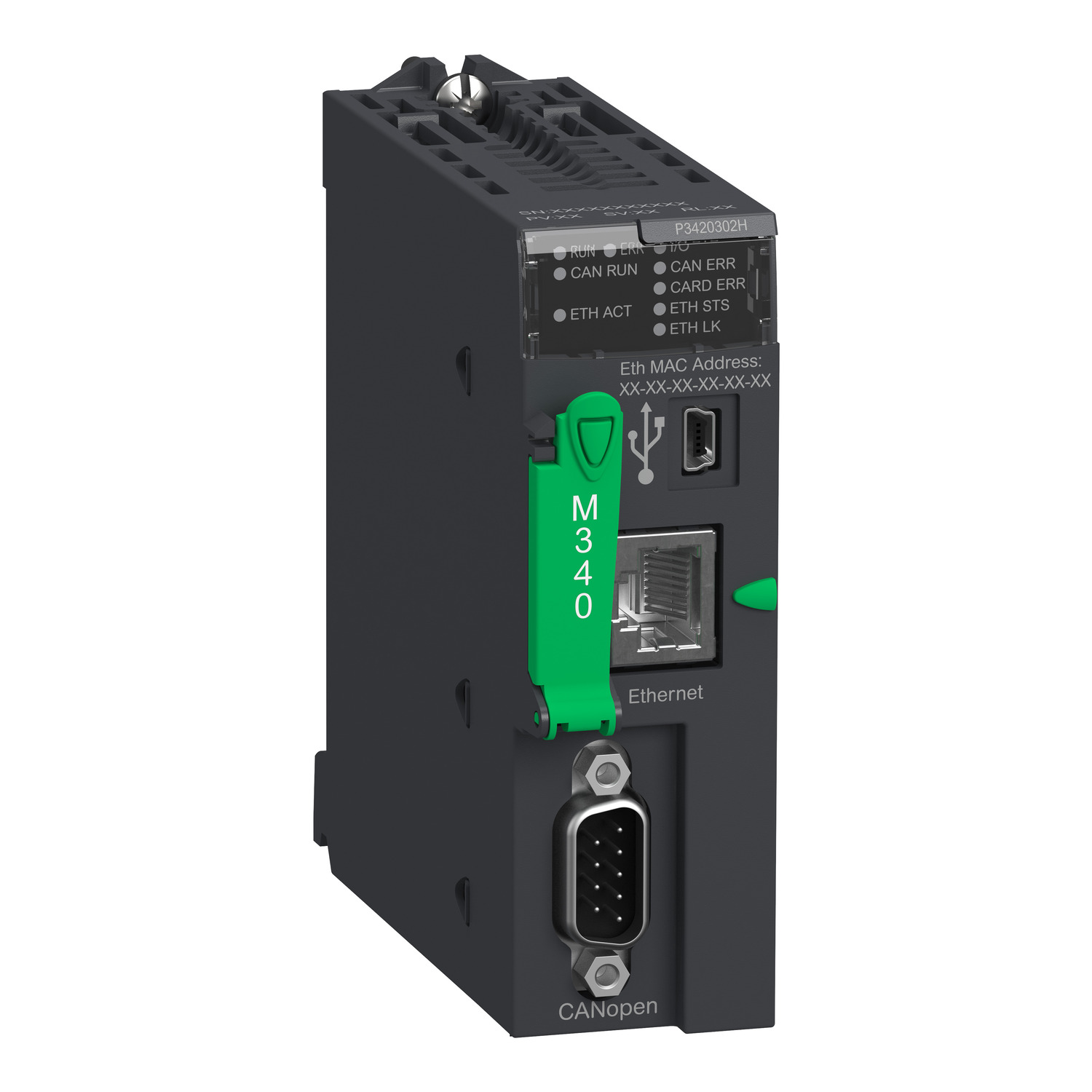

Modul procesorja M340 – maks. 1024 diskreten + 256 analogni I/O – CANopen

BMXP3420302H

Podatkovni list: PDF

Predvidena odprema:

1.750,40 € z DDV

Modul procesorja M340 - maks. 1024 diskreten + 256 analogni I/O - CANopen

Glavno

Izdelek ali sestavni del	Modul procesorja
Ponudba izdelkov	Modicon M340 programabilna platforma
Število rež	11
Koncept	CANopen Prozorno
Število aplikacijsko specifičnih kanalov	36
Analogna zmogljivost procesorja I/O	256 I/O Konfiguracija z več stojali 66 I/O Konfiguracija z enim stojalom
Uporaba izdelka za specifične aplikacije	Za težka okolja
Število omar/stojal	4
Diskretna zmogljivost procesorja I/O	1024 I/O Konfiguracija z več stojali 704 I/O Konfiguracija z enim stojalom

Komplementarno

Privzeta velikost objektnih območij	1024 %MWi internal words Locirani notranji podatki 256 % KWi constant words Locirani notranji podatki 512 %Mi Locirani notrani biti
Maksimalna velikost objektnih območij	256 kB Nelocirani notranji podatki 32634 %Mi Locirani notrani biti
Ethernet vhod	10BASE-T/100BASE-TX
Število naprav na segment	0-16 205 m CANopen) 0-32 185 m CANopen) 0-64 160 m CANopen)
Stanje LED	1 LED (Zelena) Aktivnost na Ethernet omrežju(ETH ACT) 1 LED (Zelena) Obratovanje vodila vgrajenega stroja/inštalacije (CAN ERR) 1 LED (Zelena) Procesor teče (RUN) 1 LED (Zelena) Stanje Ethernet omrežja (ETH STS) 1 LED (Rdeča) Hitrost podatkov (ETH 100) 1 LED (Rdeča) Napaka na I/O modulu (I/O) 1 LED (Rdeča) Napaka na vodilu vgrajenega stroja/inštalacije (CAN ERR) 1 LED (Rdeča) Napaka pomnilniške kartice (CARD ERR) 1 LED (Rdeča) Procesorska ali sistemska napaka (ERR) 1 LED (Rumena) Aktivnost na Modbus (SER COM)
Hitrost prenosa	1 Mbit/s 0-20 m 0-0.6 m 125 kbitov/s 0-500 m 0-10 m 20 kbitov/s 0-2500 m 0-300 m 250 kbitov/s 0-250 m 0-10 m 50 kbitov/s 0-1000 m 0-120 m 500 kbitov/s 0-100 m 0-10 m 800 kbitov/s 0-40 m 0-6 m
Oznaka	CE
Struktura aplikacije	1 periodična hitra naloga Brez pomožne naloge 1 ciklična/periodična glavna naloga 64 nalog za dogodke
Tip zbiralke	CANopen M20 DS 301 V4.02 Naprave, ki jih povezujejo marjetične-verige ali spojniki CSMA/CA CANopen M20 DS 303-2 Naprave, ki jih povezujejo marjetične-verige ali spojniki CSMA/CA CANopen M20 DS 405 Naprave, ki jih povezujejo marjetične-verige ali spojniki CSMA/CA
Število navodil na ms	6,4 Kinst/ms 65 % Booleanski + 35 % fiksni aritmetični 8,1 Kinst/ms 100 % Boolean
Nadzor gibanja	Neodvisna os CANopen
Krmilni kanali	Programljive zanke
Integriran tip povezave	USB vhod 12 Mbitov/s CANopen glavno vodilo SUB-D 9 2 zavita zaščitena para 20 kbitov/s do 1 Mbit/s Ethernet TCP/IP RJ45 1 zavit par 10/100 Mbitov/s
Zmogljivost procesorja komunikacijskega modula	2 Ethernet komunikacijski modul 4 Modul z AS-vmesnikom
Napajanje	Notranje napajanje preko stojala
Poraba toka	135 mA 24 V DC
Teža izdelka (neto)	0.215 kg
Sistemska obremenitev	0.13 ms za Hitra naloga 0.7 ms za Glavno opravilo
Komunikacijska storitev	Upravljanje omrežja (NMT) CANopen Procesni podatkovni objekt (PDO) CANopen Storitveni podatkovni objekt (SDO) CANopen Posebne funkcije (SYNC, EMCY, TIME) CANopen Upravljanje s pasovno širino, Ethernet TCP/IP Urednik podatkov, Ethernet TCP/IP Modbus TCP sporočanje, Ethernet TCP/IP Rack viewer, Ethernet TCP/IP Skrbnik omrežja SNMP, Ethernet TCP/IP
Čas izvedbe na navodila	0,12 µs Boolean 0,17 µs Besede dvojne dolžine 0,25 µs Besede ene dolžine 1,16 µs Plovne točke
Število strežniških naprav	63 CANopen
Opis pomnilnika	Priložena pomnilniška kartica (BMXRMS008MP) Varnostno kopiranje programov, konstant, simbolov in podatkov Notranji RAM 4096 kB Notranji RAM 256 kB Podatki Notranji RAM 3584 kB Konstante in simboli programa Priložena pomnilniška kartica (BMXRMS008MP) Aktiviranje standardnega spletnega strežnika, razred B10
