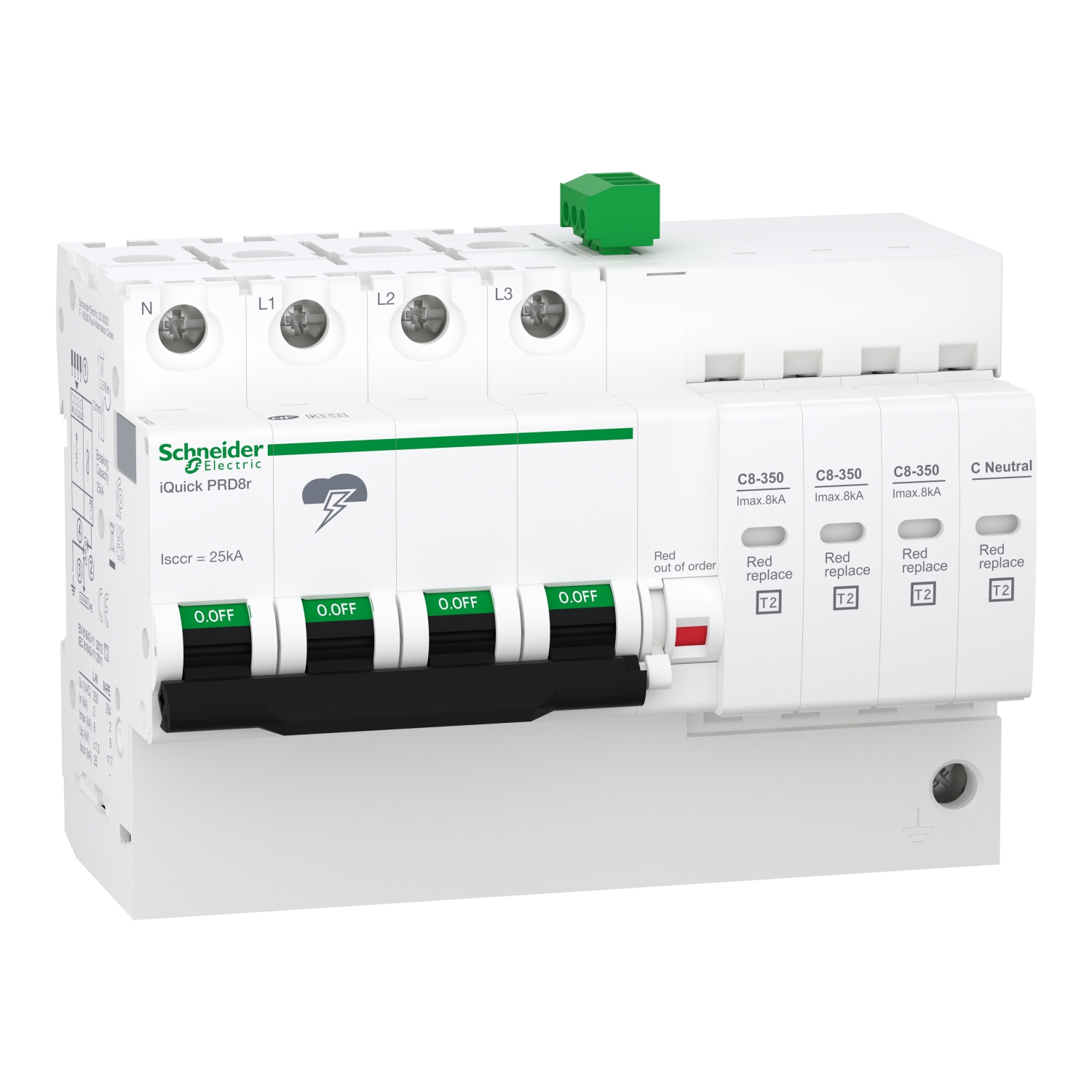

Modularna prenap. zaščita iQuick PRD8r – 3 poli + N – 350 V – z dalj. prenos.

A9L16300

Podatkovni list: PDF

Predvidena odprema:

187,49 € z DDV

Modularna prenap. zaščita iQuick PRD8r - 3 poli + N - 350 V - z dalj. prenos.

Glavno

Izdelek ali sestavni del	Prenapetostni odvodnik z vgrajenim modulom
Ime izdelka	Acti 9 iQuick PRD
Sestava signalnih kontaktov	1 SD (1 C/O)
Opis polov	3P + N
Ponudba izdelkov	IQuick PRD
Ozemljitveni sistem	TT TN-S
Ponudba	Acti 9
Kratko ime naprave	IQuick PRD8r
Certifikati izdelkov	CE
Daljinsko signaliziranje	Z
Oznake kakovosti	KEMA-KEUR NF
Tip prenapetostnega odvodnika	Električno distribucijsko omrežje
Standardi	EN 61643-11: 2012 IEC 61643-11: 2011
Aplikacija naprave	Distribucija

Komplementarno

Nazivni razelektritveni tok	Navadni/splošni/skupni način 2 kA L/PE) Navadni/splošni/skupni način 2 kA N / PE) Diferencialni način 2 kA L/N)
Širina	131.5 mm
Globina	75.9 mm
Tehnologija prenapetostnega odvodnika	MOV + GDT
Tip razreda prenapetostnega odvodnika	Tip 2 + 3
Maksimalna [Up] stopnja napetostne zaščite	Navadni/splošni/skupni način <1.5 kV Tip 2 L/PE Navadni/splošni/skupni način <1.7 kV Tip 2 N / PE Diferencialni način <1.2 kV Tip 2 L/N Navadni/splošni/skupni način <1.4 kV Tip 3 L/PE Diferencialni način <1.4 kV Tip 3 L/N Navadni/splošni/skupni način <1.5 kV Tip 3 N / PE
[Ue] Nazivna operativna napetost	230/400 V AC +/- 10 %)50/60 Hz
Barva	Bela (RAL 9003)
Zatezni moment	2.5-2.5 N.m
Montažni način	Konektor za spenjanje (DIN letev)
9 mm rastri	14.6
Napetost signalnega tokokroga	2 A 250 V AC 50/60 Hz
Maksimalni tok razelektritve	Navadni/splošni/skupni način 8 kA L/PE Navadni/splošni/skupni način 8 kA N / PE Diferencialni način 8 kA L/N
Teža izdelka (neto)	0.84 kg
Višina	94 mm
[Uc] Maksimalna neprekinjena operativna napetost	Navadni/splošni/skupni način 264 V N / PE Navadni/splošni/skupni način 350 V L/PE Diferencialni način 350 V L/N
Priključki – terminali	Tunelski tip terminala (Navzdol) 2.5-25 mm² Tunelski tip terminala (Navzgor) 2.5-25 mm²
Vrsta ločilne naprave	Vgrajen odklopnik – Icu 25 kA
[Uoc] Napetost odprtega tokokroga	10 kV Tip 3 Navadni/splošni/skupni način L/PE 10 kV Tip 3 Navadni/splošni/skupni način N / PE 10 kV Tip 3 Diferencialni način L/N
Kompatibilnostna koda	IQuick PRD8r
