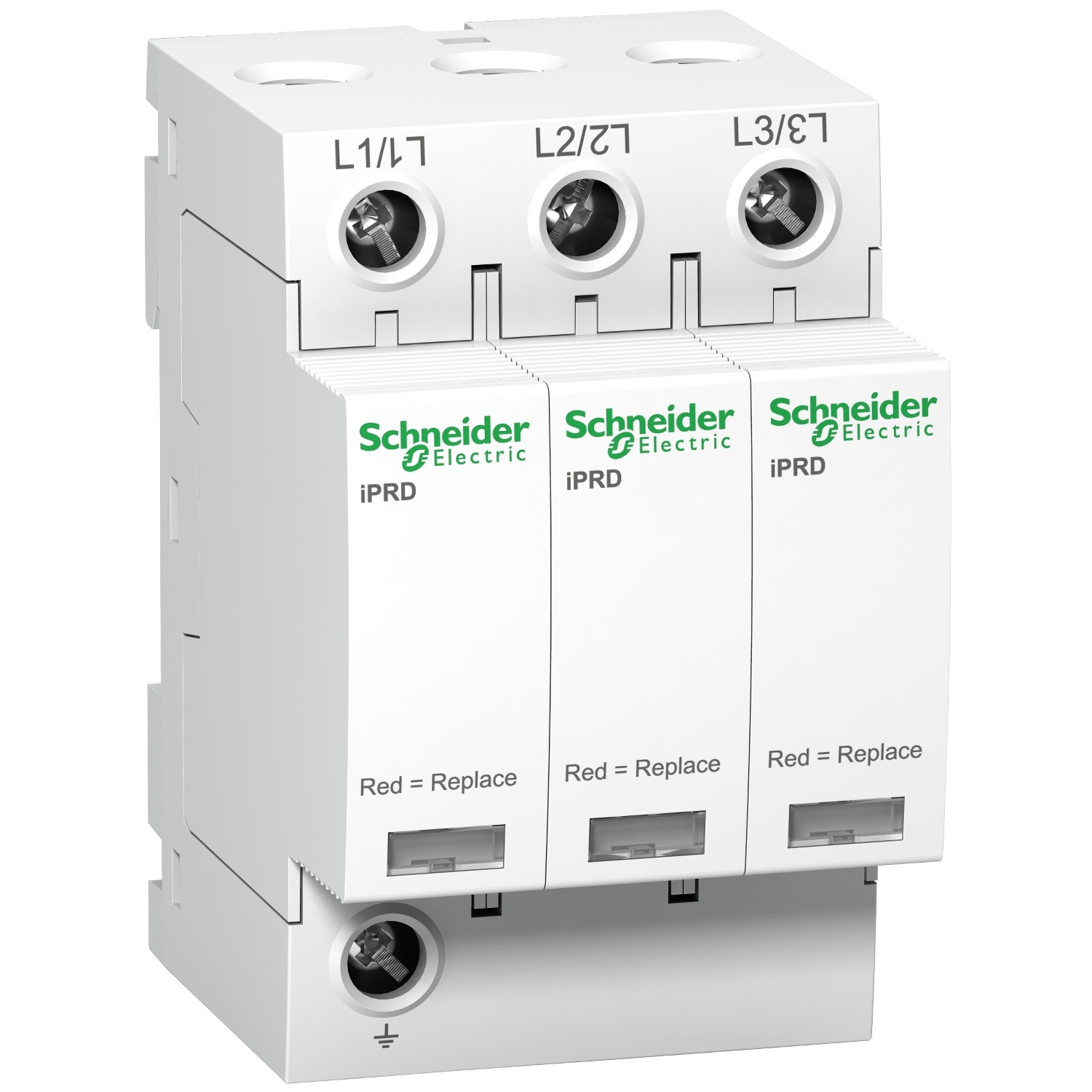

Modularna prenapetostna zaščita iPRD20 – 3P – 350 V

A9L20300

Podatkovni list: PDF

Predvidena odprema:

81,80 € z DDV

Modularna prenapetostna zaščita iPRD20 - 3P - 350 V

Glavno

Certifikati izdelkov	CE
Daljinsko signaliziranje	Brez
Izdelek ali sestavni del	Prenapetostni odvodnik z vgrajenim modulom
Ime izdelka	Acti 9 iPRD
Oznake kakovosti	KEMA-KEUR NF
Tip prenapetostnega odvodnika	Električno distribucijsko omrežje
Opis polov	3P
Ponudba izdelkov	IPRD
Standardi	EN 61643-11: 2012 IEC 61643-11: 2011
Ozemljitveni sistem	TN-C IT 230
Ponudba	Acti 9
Aplikacija naprave	Distribucija
Kratko ime naprave	IPRD20

Komplementarno

Montažni način	Konektor za spenjanje (DIN letev)
Nazivni razelektritveni tok	Navadni/splošni/skupni način 5 kA L/PE) Navadni/splošni/skupni način 5 kA N / PE) Diferencialni način 5 kA L/N)
9 mm rastri	6
Maksimalni tok razelektritve	Navadni/splošni/skupni način 20 kA L/PE Navadni/splošni/skupni način 20 kA N / PE Diferencialni način 20 kA L/N
Teža izdelka (neto)	0.317 kg
Širina	54 mm
Globina	69 mm
Tehnologija prenapetostnega odvodnika	MOV + GDT
Višina	85 mm
Tip razreda prenapetostnega odvodnika	Tip 2
[Ut] Začasna prenapetost	337 V L/N 5 s Vzdržljivo 1200 V N / PE 200 ms Način varne napake
[Uc] Maksimalna neprekinjena operativna napetost	Navadni/splošni/skupni način 260 V N / PE Navadni/splošni/skupni način 350 V L/PE Diferencialni način 350 V L/N
Priključki – terminali	Tunelski tip terminala (Navzdol) 2.5-35 mm² Tunelski tip terminala (Navzgor) 2.5-35 mm²
Vrsta ločilne naprave	Pripadajoč odklopnik IC60N 20 A C – Icu 10 kA Pripadajoč odklopnik IC60H 20 A C – Icu 15 kA Pripadajoč odklopnik IC60L 20 A C – Icu 25 kA Pripadajoč odklopnik NG125H 20 A C – Icu 36 kA Pripadajoč odklopnik NG125L 20 A C – Icu 50 kA Pripadajoča varovalka gG 40 A – Icu 15 kA Pripadajoča varovalka gG 80 A – Icu 50 kA
Maksimalna [Up] stopnja napetostne zaščite	Diferencialni način <1.1 kV Tip 2 L/N Navadni/splošni/skupni način <1.4 kV Tip 2 N / PE
Kompatibilnostna koda	IPRD20
[Ue] Nazivna operativna napetost	400 V AC +/- 10 %)50/60 Hz
Barva	Bela (RAL 9003)
Zatezni moment	2.5-2.5 N.m
Maksimalni diferenčni tok	0.6 mA 0.003 mA
