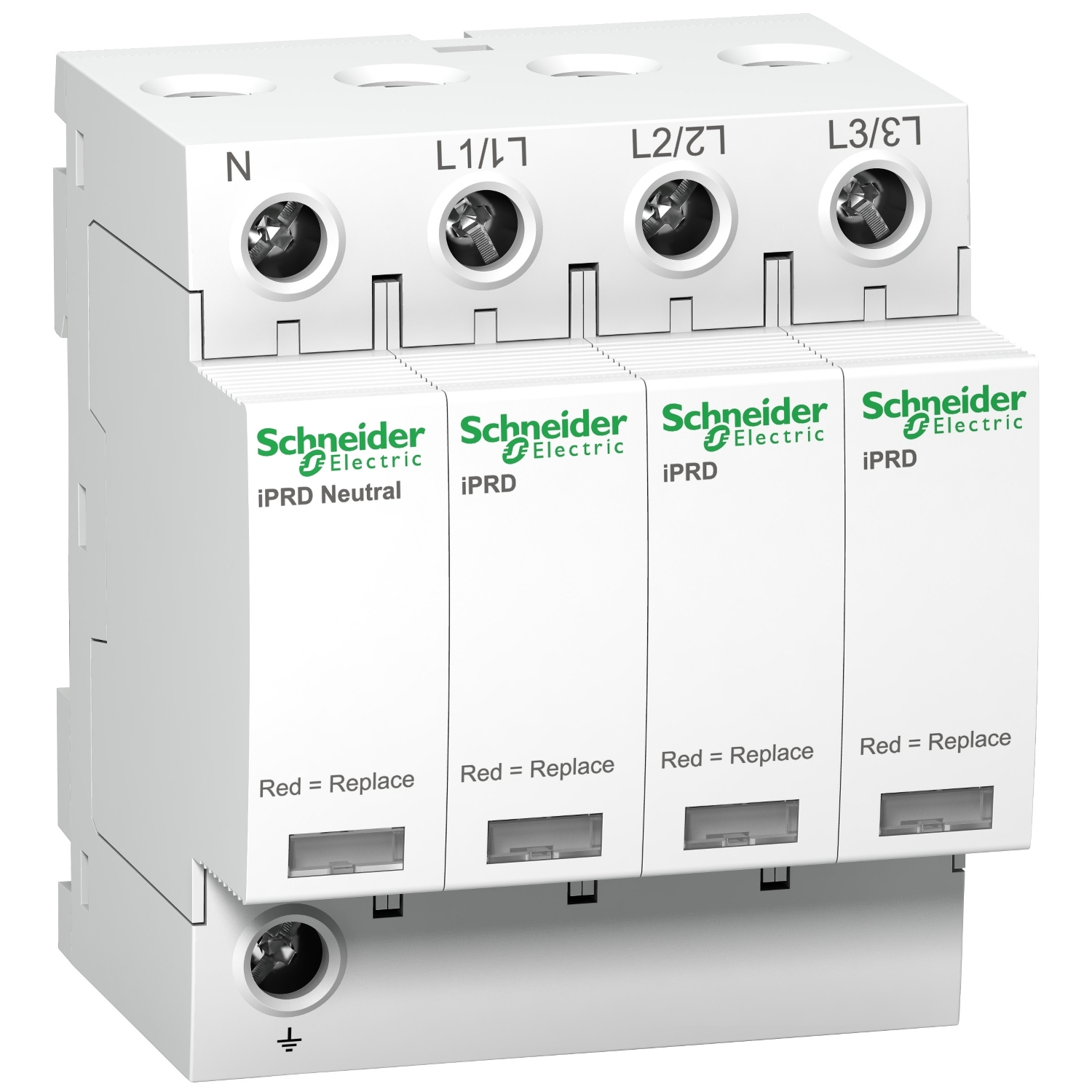

Modularna prenapetostna zaščita iPRD20r – 3P + N – 350 V – z daljinskim prenosom

A9L20601

Podatkovni list: PDF

Predvidena odprema:

113,66 € z DDV

Modularna prenapetostna zaščita iPRD20r - 3P + N - 350 V - z daljinskim prenosom

Glavno

Certifikati izdelkov	CE
Daljinsko signaliziranje	Z
Izdelek ali sestavni del	Prenapetostni odvodnik z vgrajenim modulom
Ime izdelka	Acti 9 iPRD
Sestava signalnih kontaktov	1 SD (1 C/O)
Oznake kakovosti	NF KEMA-KEUR
Tip prenapetostnega odvodnika	Električno distribucijsko omrežje
Opis polov	3P + N
Ponudba izdelkov	IPRD
Standardi	EN 61643-11: 2012 IEC 61643-11: 2011
Ozemljitveni sistem	TT TN-S
Ponudba	Acti 9
Aplikacija naprave	Distribucija
Kratko ime naprave	IPRD20r

Komplementarno

Montažni način	Konektor za spenjanje (DIN letev)
Nazivni razelektritveni tok	Navadni/splošni/skupni način 5 kA L/PE) Navadni/splošni/skupni način 5 kA N / PE) Diferencialni način 5 kA L/N)
9 mm rastri	8
Napetost signalnega tokokroga	0,25 A 250 V AC 50/60 Hz
Maksimalni tok razelektritve	Navadni/splošni/skupni način 20 kA L/PE Navadni/splošni/skupni način 20 kA N / PE Diferencialni način 20 kA L/N
Teža izdelka (neto)	450 g
Širina	72 mm
Globina	69 mm
Tehnologija prenapetostnega odvodnika	MOV + GDT
Višina	85 mm
Tip razreda prenapetostnega odvodnika	Tip 2
[Ut] Začasna prenapetost	337 V L/N 5 s Vzdržljivo 1200 V N / PE 200 ms Način varne napake 442 V L/PE 5 s Vzdržljivo 1455 V L/PE 200 ms Način varne napake
[Uc] Maksimalna neprekinjena operativna napetost	Navadni/splošni/skupni način 260 V N / PE Diferencialni način 350 V L/N
Priključki – terminali	Tunelski tip terminala (Zgoraj ali spodaj) 2.5-25 mm² Togo Tunelski tip terminala (Zgoraj ali spodaj) 4-16 mm² Prilagodljiv Tunelski tip terminala (Zgoraj ali spodaj) 4-16 mm² Prilagodljivo s kapico
Dolžina blankiranja žice	14 mm
Vrsta ločilne naprave	Pripadajoč odklopnik IC60N 20 A C – Icu 10 kA Pripadajoč odklopnik IC60H 20 A C – Icu 15 kA Pripadajoč odklopnik IC60L 20 A C – Icu 25 kA Pripadajoč odklopnik NG125H 20 A C – Icu 36 kA Pripadajoč odklopnik NG125L 20 A C – Icu 50 kA Pripadajoča varovalka gG 40 A – Icu 15 kA Pripadajoča varovalka gG 80 A – Icu 50 kA
Maksimalna [Up] stopnja napetostne zaščite	Diferencialni način <1.2 kV Tip 2 L/N Navadni/splošni/skupni način <1.4 kV Tip 2 N / PE
Kompatibilnostna koda	IPRD20r
[Ue] Nazivna operativna napetost	230/400 V AC +/- 10 %)50/60 Hz
Barva	Bela (RAL 9003)
Zatezni moment	3.5-3.5 N.m
Maksimalni diferenčni tok	0.003 mA 0.6 mA
