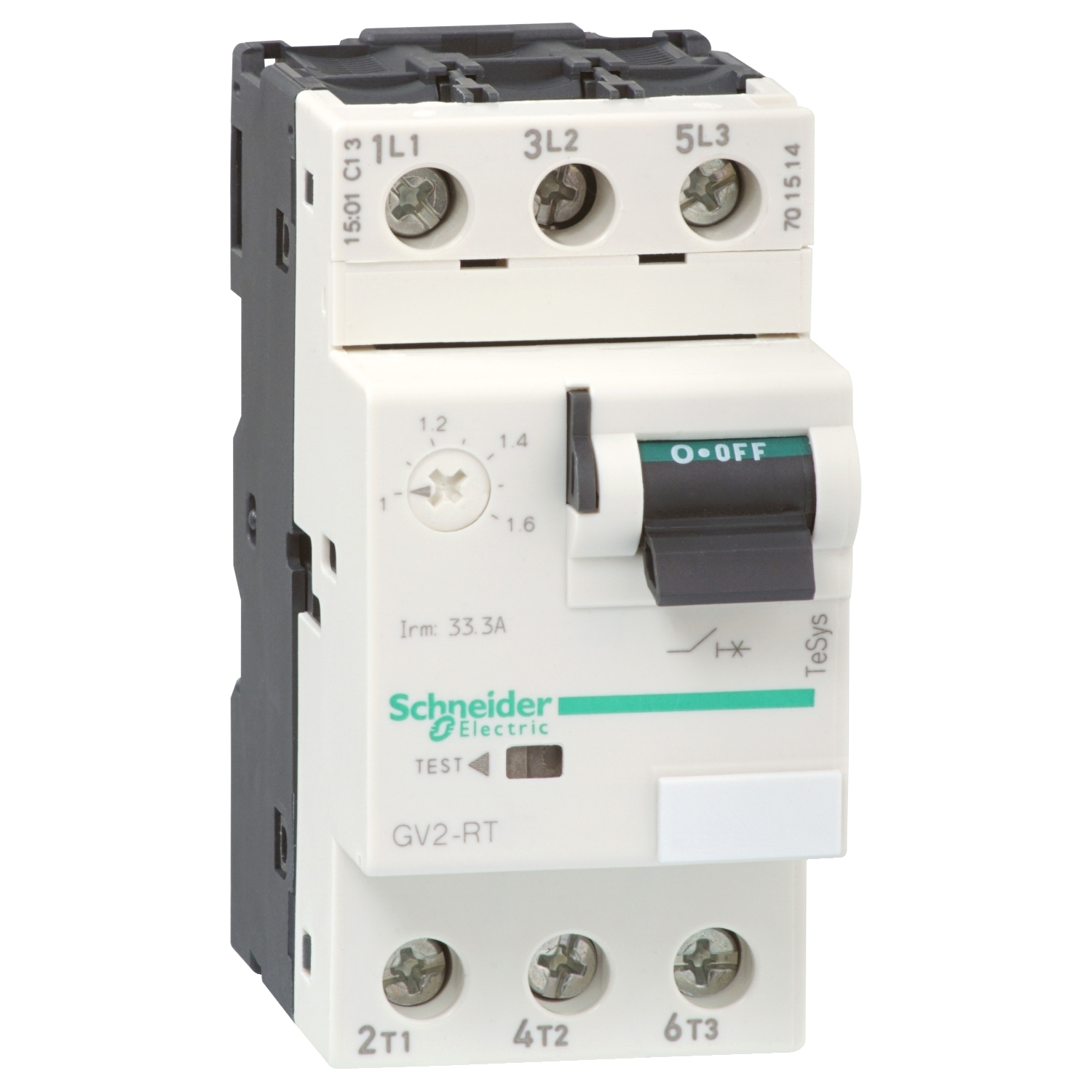

Motorski odklopnik TeSys GV2 – 3 polni 3D – 4 do 6,3 A – termomagnetna zaščita

GV2RT10

Podatkovni list: PDF

Predvidena odprema:

64,99 € z DDV

Motorski odklopnik TeSys GV2 - 3 polni 3D - 4 do 6,3 A - termomagnetna zaščita

Glavno

Izdelek ali sestavni del	Motorni odklopnik
Ime izdelka	TeSys GV2
Ponudba izdelkov	TeSys GV2 TeSys Deca
Ponudba	TeSys Deca
Kratko ime naprave	GV2RT
Tehnologija zaščitne/prožilne enote	Termomagnetni
Aplikacija naprave	Zaščita motorja Transformator

Komplementarno

[In] Nazivni tok	6.3 A
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Moč motorja kW	1.1-1.1 kW pri 220/230 V AC 50/60 Hz Zaščita motorja visok vrh toka 2.2-2.2 kW pri 400/415 V AC 50/60 Hz Zaščita motorja visok vrh toka 2.2-2.2 kW pri 440 V AC 50/60 Hz Zaščita motorja visok vrh toka 3-3 kW pri 440 V AC 50/60 Hz Zaščita motorja visok vrh toka 3-3 kW pri 500 V AC 50/60 Hz Zaščita motorja visok vrh toka 4-4 kW pri 690 V AC 50/60 Hz Zaščita motorja visok vrh toka 1.6-1.6 kW pri 230/240 V AC 50/60 Hz Zaščita transformatorja 2-2 kW pri 230/240 V AC 50/60 Hz Zaščita transformatorja 2.5-2.5 kW pri 400/415 V AC 50/60 Hz Zaščita transformatorja 2.5-2.5 kW pri 440 V AC 50/60 Hz Zaščita transformatorja 4-4 kW pri 440 V AC 50/60 Hz Zaščita transformatorja 4-4 kW pri 500 V AC 50/60 Hz Zaščita transformatorja 4-4 kW pri 690 V AC 50/60 Hz Zaščita transformatorja 5-5 kW pri 690 V AC 50/60 Hz Zaščita transformatorja 6.3-6.3 kW pri 690 V AC 50/60 Hz Zaščita transformatorja
Kategorija uporabe	Kategorija A v skladu s/z IEC 60947-2 AC-3 v skladu s/z IEC 60947-4-1 AC-3e v skladu s/z IEC 60947-4-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-2
Opis polov	3P
Montažni položaj	Vodoravno Navpični
Širina	45 mm
Globina	78.5 mm
Omrežna frekvenca	50/60 Hz v skladu s/z IEC 60947-2
Magnetni izklopni tok	138-138 A
Maksimalna operativna stopnja	25 cik/h
Način pritrjevanja	35 mm simetrična DIN letev: Vpeto Panel: Privit (Z adaptorsko ploščo)
Tip krmiljenja	Preklop
Izklopna zmogljivost	100 kA Icu pri 220/230 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 400/415 V AC 50/60 Hz v skladu s/z IEC 60947-2 50 kA Icu pri 440 V AC 50/60 Hz v skladu s/z IEC 60947-2 50 kA Icu pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 3 kA Icu pri 690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Zatezni moment	1.7 N.m – na Terminal z vijačno sponko
Mehanska vzdržljivost	100000 ciklov
Nazivno delovanje	Neprekinjeno v skladu s/z IEC 60947-4-1
Tip omrežja	AC
[Ith] Konvencionalni prostozračni toplotni tok	6.3 A v skladu s/z IEC 60947-2
[Ui] Nazivna izolacijska napetost	690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Območje nastavitve toplotne zaščite	4-6.3 A v skladu s/z IEC 60947-2
Višina	89 mm
Priključki – terminali	Močnostni tokokrog: Terminal z vijačno sponko 2 kabel/li 1-6 mm²Trden Močnostni tokokrog: Terminal z vijačno sponko 2 kabel/li 1.5-6 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Terminal z vijačno sponko 2 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem
Maksimalna izguba moči glede na pol	2.5 W
Električna vzdržljivost	100000 ciklov za AC-3 pri 415 V In 100000 ciklov za AC-3e pri 415 V In
Primerno za izolativnost	Da v skladu s/z IEC 60947-1
Kompatibilnostna koda	GV2RT
