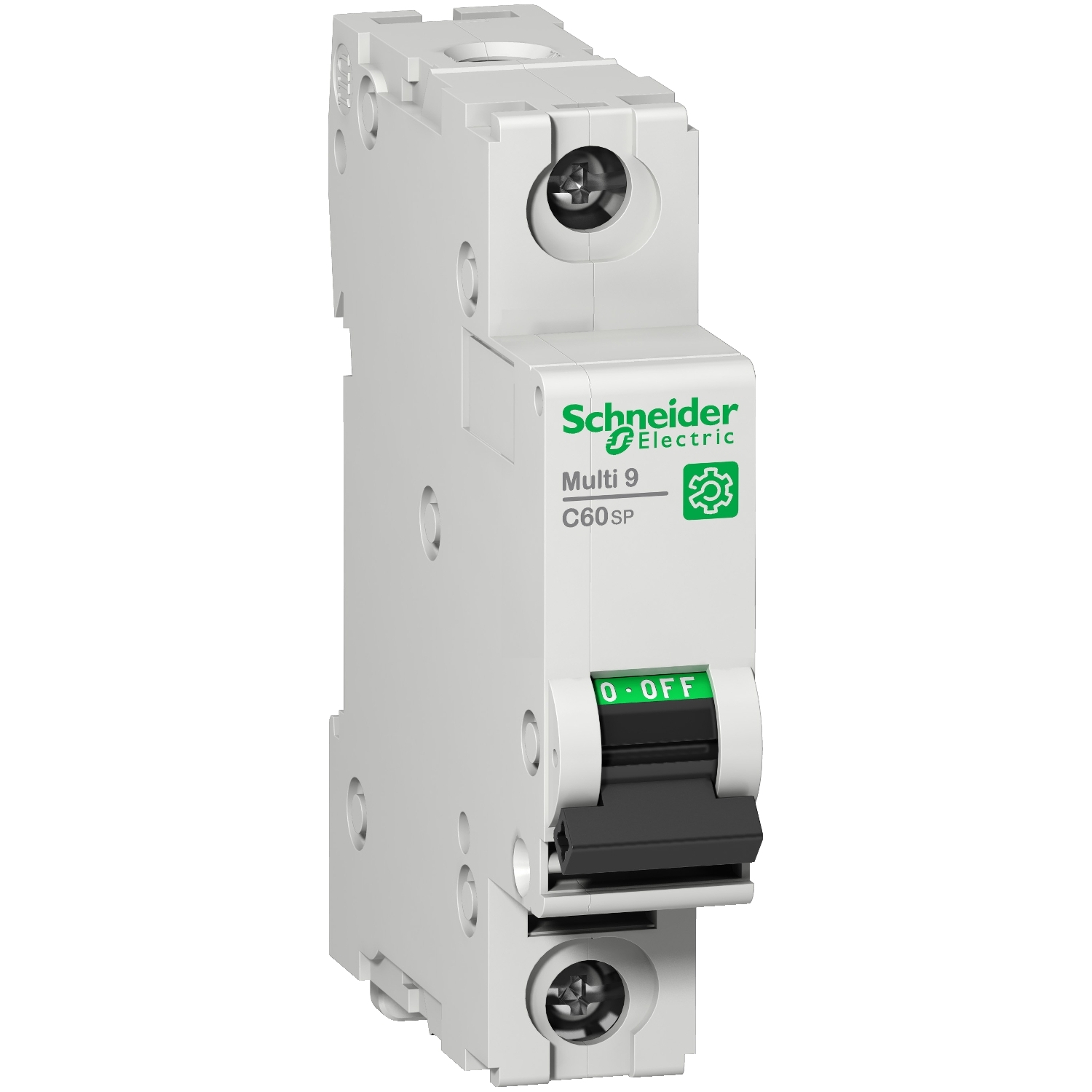

Multi9 – C60SP – MCB – 1P – 4 A – C krivulja – 277 V – 10 kA – UL 1077

M9F22104

Podatkovni list: PDF

Predvidena odprema:

14,02 € z DDV

[In] Nazivni tok	4 A pri 25 °C v skladu s/z EN/IEC 60947-2
Izdelek ali sestavni del	Miniaturni odklopnik
Ime izdelka	Multi 9 C60
Opis polov	1P
Ponudba izdelkov	Multi 9
Koda krivulje	C
Certifikati izdelkov	IEC CCC UR CSA
Ponudba	Multi 9
Izklopna zmogljivost	10 kA Zrak pri 277 V AC v skladu s/z UL 1077 14 kA Zrak pri 240 V AC v skladu s/z UL 1077 14 kA Zrak pri 120 V AC v skladu s/z UL 1077 10 kA Zrak pri 65 V DC v skladu s/z UL 1077 10 kA Zrak pri 277 V AC v skladu s/z CSA C22.2 št. 235 14 kA Zrak pri 240 V AC v skladu s/z CSA C22.2 št. 235 14 kA Zrak pri 120 V AC v skladu s/z CSA C22.2 št. 235 10 kA Zrak pri 65 V DC v skladu s/z CSA C22.2 št. 235 3 kA Icu pri 415 V AC v skladu s/z EN/IEC 60947-2 10 kA Icu pri 240 V AC v skladu s/z EN/IEC 60947-2 20 kA Icu pri 60 V DC v skladu s/z EN/IEC 60947-2 3 kA Icu pri 415 V AC v skladu s/z GB 14048.2 10 kA Icu pri 240 V AC v skladu s/z GB 14048.2 20 kA Icu pri 60 V DC v skladu s/z GB 14048.2
Kratko ime naprave	C60SP
Tip omrežja	AC DC
Tehnologija zaščitne/prožilne enote	Termomagnetni
Število zaščitenih polov	1
Standardi	EN/IEC 60947-2 GB 14048.2 UL 1077 CSA C22.2 št. 235
Aplikacija naprave	Distribucija

Skupne izgube moči	2 W
Indikacija položaja kontakta	Da
Montažna podpora	DIN letev
Priključki – terminali	Tunelski tip terminala (Zgoraj ali spodaj)1-25 mm² (AWG 18 do AWG 8) – Togo Tunelski tip terminala (Zgoraj ali spodaj)1-16 mm² (AWG 18 do AWG 8) – Prilagodljivo s kapico Tunelski tip terminala (Zgoraj ali spodaj)1-16 mm² (AWG 18 do AWG 8) – Prilagodljiv
Lokalno signaliziranje	Indikacija ON/OFF
Širina	18 mm
Globina	72 mm
[Ue] Nazivna operativna napetost	240 V AC 50/60 Hz 415 V AC 50/60 Hz 60 V DC
Dolžina blankiranja žice	14 mm za Zgoraj ali spodaj povezava
Tip krmiljenja	Preklop
Montažni način	Konektor za spenjanje
Izgube energije na pol	2 W
Mehanska vzdržljivost	20000 ciklov
Stopnja povezave	18 mm Med napravami
Barva	Siva
Zatezni moment	2.5-2.5 N.m Zgoraj ali spodaj
9 mm rastri	2
[Ui] Nazivna izolacijska napetost	500 V AC v skladu s/z EN/IEC 60947-2
Magnetna meja izklopa	8,5 x In +/- 20 % AC 12 x In +/- 20 % DC
[Ics] Operativna izklopna zmogljivost	2.25 kA 75 % v skladu s/z EN/IEC 60947-2 – 415 V AC 7.5 kA 75 % v skladu s/z EN/IEC 60947-2 – 240 V AC 20 kA 100 % v skladu s/z EN/IEC 60947-2 – 60 V DC 2.25 kA 75 % v skladu s/z GB 14048.2 – 415 V AC 7.5 kA 75 % v skladu s/z GB 14048.2 – 240 V AC 20 kA 100 % v skladu s/z GB 14048.2 – 60 V DC
Višina	81 mm
Zemljostična zaščita	Brez
Električna vzdržljivost	10000 ciklov
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z EN/IEC 60947-2
Zagotovitev zaklepanja	Možnost blokade
