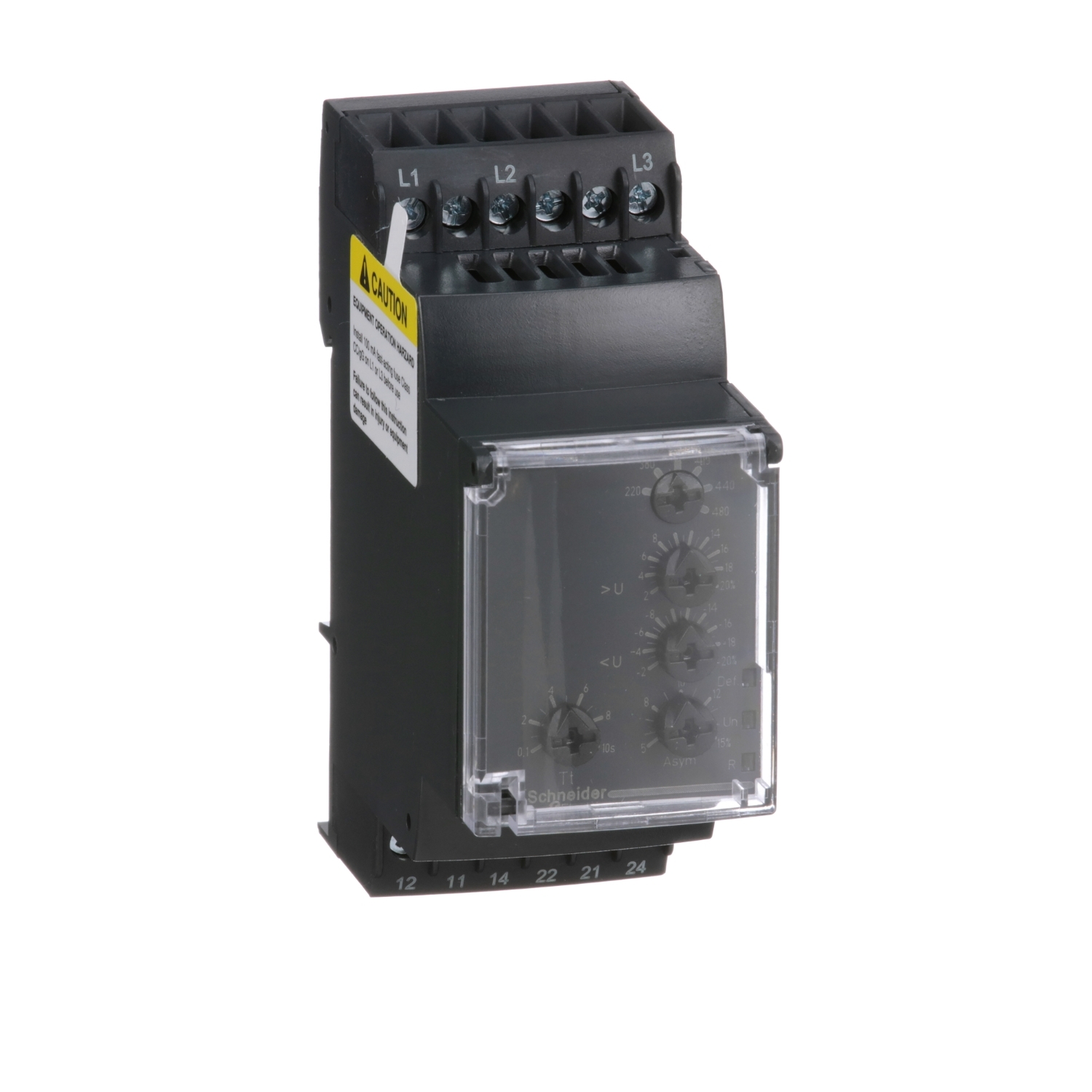

Multifunkcijski fazni krmilni rele RM35-T – obseg 194 do 528 V AC

RM35TF30

Podatkovni list: PDF

Predvidena odprema:

188,73 € z DDV

Multifunkcijski fazni krmilni rele RM35-T - obseg 194 do 528 V AC

Glavno

Priključki – terminali	Vijačni konektorji
Izhodni kontakti	2 C/O
Izdelek ali sestavni del	3-fazni krmilni rele
Tip kontakta in sestava	2 C/O
Nominalni izhodna moč	5 A
Uporaba izdelka za specifične aplikacije	Za trifazno napajanje
Tip časovne zakasnitve	Nastavljiv 0,1 do 10 s, +/- 10 % celotne vrednosti obsega Tt- časovni zamik ob napaki
Parametri, nadzorovani s relejem	Prenizka napetost in prenapetost v okenskem načinu Zaporedje faz Odkrivanje napak v fazi Asimetrija
[In] Nazivni tok	5 A
Ponudba izdelkov	Harmony krmilni releji
Merilno območje	220 do 480 V AC
Ime releja	RM35TF
Tip releja	Večfunkcijski regulacijski rele
[Uc] Krmilna napetost	220 do 480 V

Komplementarno

Napetostno območje	220 do 480 V Faza-faza
Minimalni preklopni tok	10 mA pri 5 V DC
Maksimalni merilni cikel	140 ms Cikel merjenja kot prava efektivna vrednost
Histereza	2-2 %
Operativna stopnja	<= 360 operacij/h Polna obremenitev
Preklopna zmogljivost v VA	1250 VA
Odzivni čas	< 200 ms (V primeru napake)
Operativni položaj	Katerikoli položaj Brez redukcije
Kategorija uporabe	AC-12 v skladu s/z IEC 60947-5-1 AC-13 v skladu s/z IEC 60947-5-1 AC-14 v skladu s/z IEC 60947-5-1 AC-15 v skladu s/z IEC 60947-5-1 DC-12 v skladu s/z IEC 60947-5-1 DC-13 v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.13 kg
Maksimalna preklopna napetost	250 V AC 250 V DC
Merjenje mejne napetosti	176-528 V AC
Čas ponastavitve	1500 ms Pri 480 V
Priključki – terminali	Vijačne sponke, 1 x 0,5 do 1 x 4 mm² (AWG 20 do AWG 11) Trden Brez konca kabla Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 12) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem
[Ui] Nazivna izolacijska napetost	400 V v skladu s/z IEC 60664-1
Montažna podpora	35 mm simetrična DIN letev v skladu s/z IEC 60715
Lokalno signaliziranje	LED (Zelena) for Vklop LED (Rumena) for Rele ON LED (Rumena) for Napaka
Material ohišja	Samo-gasilna plastika
Širina	35 mm
Električna vzdržljivost	100000 ciklov
Podatki o zanesljivosti	MTTFd = 399,5 let B10d = 360000
Omejitve napetosti regulacijskega vezja	– 12 % + 10 % Un
Maksimalen preklopni tok	5 A AC 5 A DC
Izolacijska upornost	> 500 MOhm pri 500 V DC v skladu s/z IEC 60255-5 > 500 MOhm pri 500 V DC v skladu s/z IEC 60664-1
Merilna napaka	< 1 % čez celotni obseg s spremembami napetosti 0,05 %/°C s spreminjanjem temperature
Poraba energije v VA	0-22 VA pri 400 V AC 50 Hz
Prag zaznavanja napetosti	< 194 V
Prilagoditev praga asimetrije	5 do 15 % od Un izbranih
Tip krmiljenja	Brez testne tipke
[Us] Nazivna napajalna napetost	, Samo-napajalno
Omejitve napajalne napetosti	194-528 V AC, 3 faze
Mehanska vzdržljivost	30000000 ciklov
Kompatibilnostna koda	RM3
Frekvenca krmilnega vezja	50 do 60 Hz +/- 10 %
Napetost prilagajanja praga	2 do 20 % Un izbrani -12 do -2 % v obsegu 220 V AC +2 do +10 % v obsegu 480 V AC
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
Zakasnitev zagona ob vklopu	650 ms
Frekvenca napajanja	50/60 Hz +/- 10 %
Natančnost ponovitve	0.3 % zaČasovna zakasnitev 0.5 % za Vhod in merilni tokokrog
