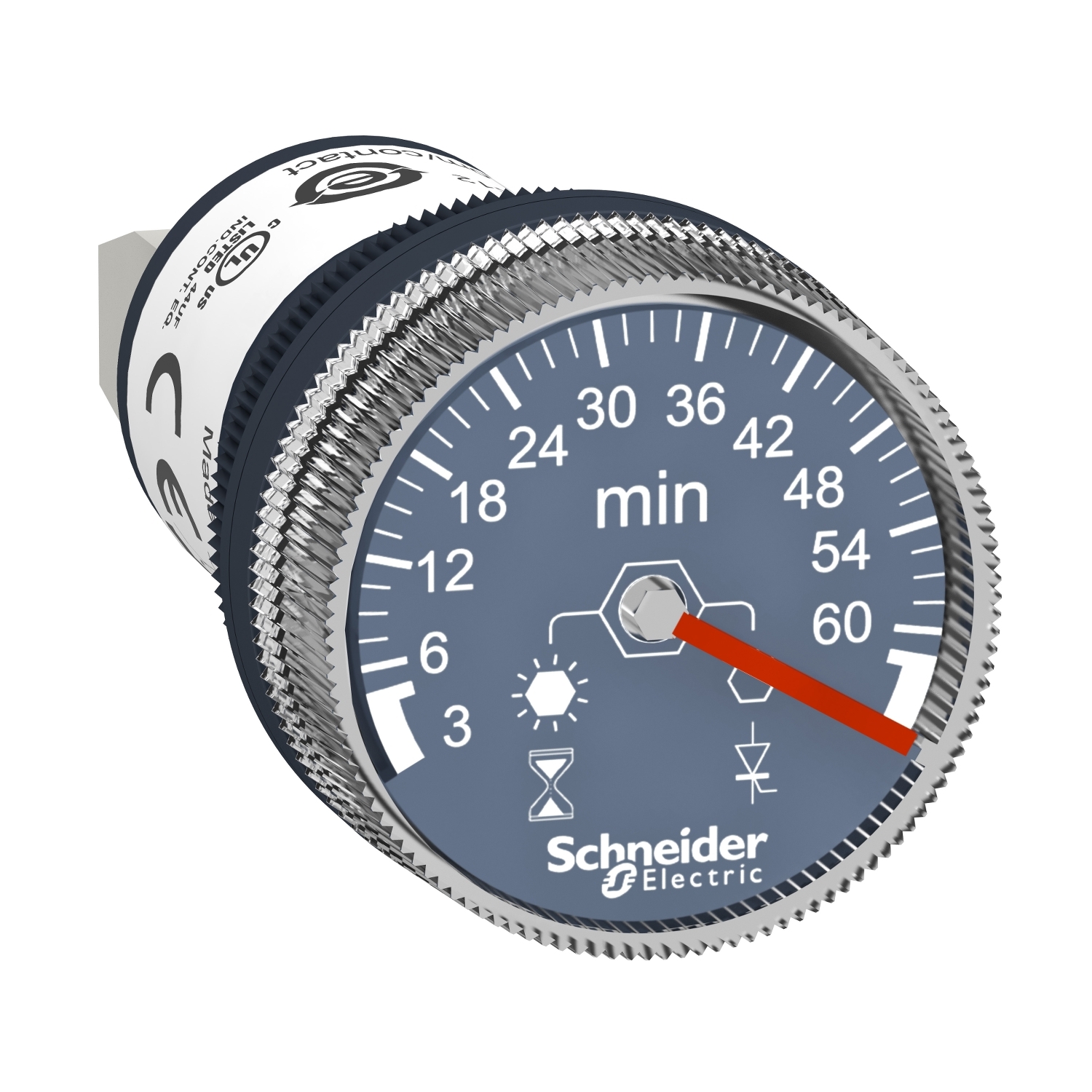

Na pl. nameščen časovnik z eno funk. in 3 do 60 min. zamika, 100 do 240 V AC/DC

XB5DTGM5

Podatkovni list: PDF

Predvidena odprema:

46,95 € z DDV

Na pl. nameščen časovnik z eno funk. in 3 do 60 min. zamika, 100 do 240 V AC/DC

Glavno

Izdelek ali sestavni del	Števec
Ponudba izdelkov	Harmony XB5
Prodaja na nedeljivo količino	1

Komplementarno

Certifikati izdelkov	CE UL naveden
[Us] Nazivna napajalna napetost	110 do 230 V AC/DC 110 do 230 V
Premer	29 mm
Maksimalen padec napetosti	5 V
Standardi	UL 508 IEC 61812-1
Montažni premer	22 mm
Poraba energije v W	1 W
Oblika glave signalne enote	Okroglo
Dielektrična trdnost	1500 V v skladu s/z IEC 61812-1
Odpornost proti vibracijam	0,15 mm (f= 10-60 Hz) conforming to IEC 60068-2-6 2 Gn (f= 60-150 Hz) conforming to IEC 60068-2-6
Odporno proti udarcu	+/- 15 gn za 11 ms (6 udarcev na vsaki osi) v skladu s/z IEC 60068-2-27
Čas ponastavitve	30 ms Po časovnem zamiku Ob de-energizaciji 60 ms Med časovnim zamikom Ob de-energizaciji
Teža izdelka (neto)	0.027 kg
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z IEC 60947-1 4 kV v skladu s/z IEC 60664-1
Napetostni premik/odmik	+/- 0,2 %/V
Območje časovnega zamika	3 do 60 min
Lokalno signaliziranje	LED Zelena, Stalno za Merjenje časa v teku LED, Off/izključeno za Brez merjenja časa in energiziran zunanji rele
[Ui] Nazivna izolacijska napetost	250 V v skladu s/z IEC 60947-1 250 V v skladu s/z IEC 60664-1
Poraba energije v VA	1.5 VA
Prenapetostna kategorija	Razred 3 conforming to IEC 60536 Razred 3 conforming to IEC 60664-1
Material roba	Plastika
Minimalni preklopni tok	10 mA
Širina	29 mm
Tip izhoda	Tiristor
Globina	29 mm
Odpornost na elektromagnetno polje	10 V Stopnja 3 v skladu s/z IEC 61000-4-6
Nastavitev točnosti časovne zakasnitve	+/- 10 % celotnega obsega pri 25 °C v skladu s/z IEC 61812-1
Višina	62 mm
Temperatura okoliškega zraka za delovanje	-20-60 °C
Odpornost na elektromagnetna polja	10 V/m 80 MHz do 1 GHz Stopnja 3 v skladu s/z IEC 61000-4-3 3 V/m 1,4 do 2 GHz Stopnja 2 v skladu s/z IEC 61000-4-3 1 V/m 2 do 2,7 GHz Stopnja 1 v skladu s/z IEC 61000-4-3
Motnje radijske/prevodniške	Razred B v skladu s/z EN 50022
Natančnost ponovitve	+/- 0,5 %
Materiala pritrditvenega okvirja	Plastika
Predstavitev naprave	Monolitni izdelek
Debelina	1-6 mm
Elektromagnetna združljivost	Elektrostatska razelektritev 6 kV Stopnja 3 v skladu s/z IEC 61000-4-2 Elektromagnetno sevanje Razred B v skladu s/z IEC 55011
Temperature drift	+/- 0,05 %/°C
Stopnja onesnaženosti	3 v skladu s/z IEC 60664-1
Temperatura okoliškega zraka za skladiščenje	-20-80 °C
Prenapetostna vzdržljivost	2 kV, Stopnja 3 v skladu s/z IEC 61000-4-5
Zatezni moment	0.5 N.m
Izhodna kratkostična zaščita	Ne
Priključki – terminali	Vijačne sponke 1 x 4 mm² v skladu s/z IEC 60947-1 Vijačne sponke 1 x 2,5 mm² v skladu s/z IEC 60947-1
Omejitve napajalne napetosti	93.5-253 V AC/DC
Začasno dovoljeni tok	10 A za 0,01 s
IP stopnja zaščite	IP65 Spredaj: v skladu s/z IEC 60529 IP20 Zadaj: v skladu s/z IEC 60529
Maksimalni diferenčni tok	5 mA
Tip zaščite	Prenapetostna zaščita
Tip časovne zakasnitve	A
Odpornost proti hitrim prehodnim pojavom	2 kV razredStopnja 3 v skladu s/z IEC 61000-4-4
