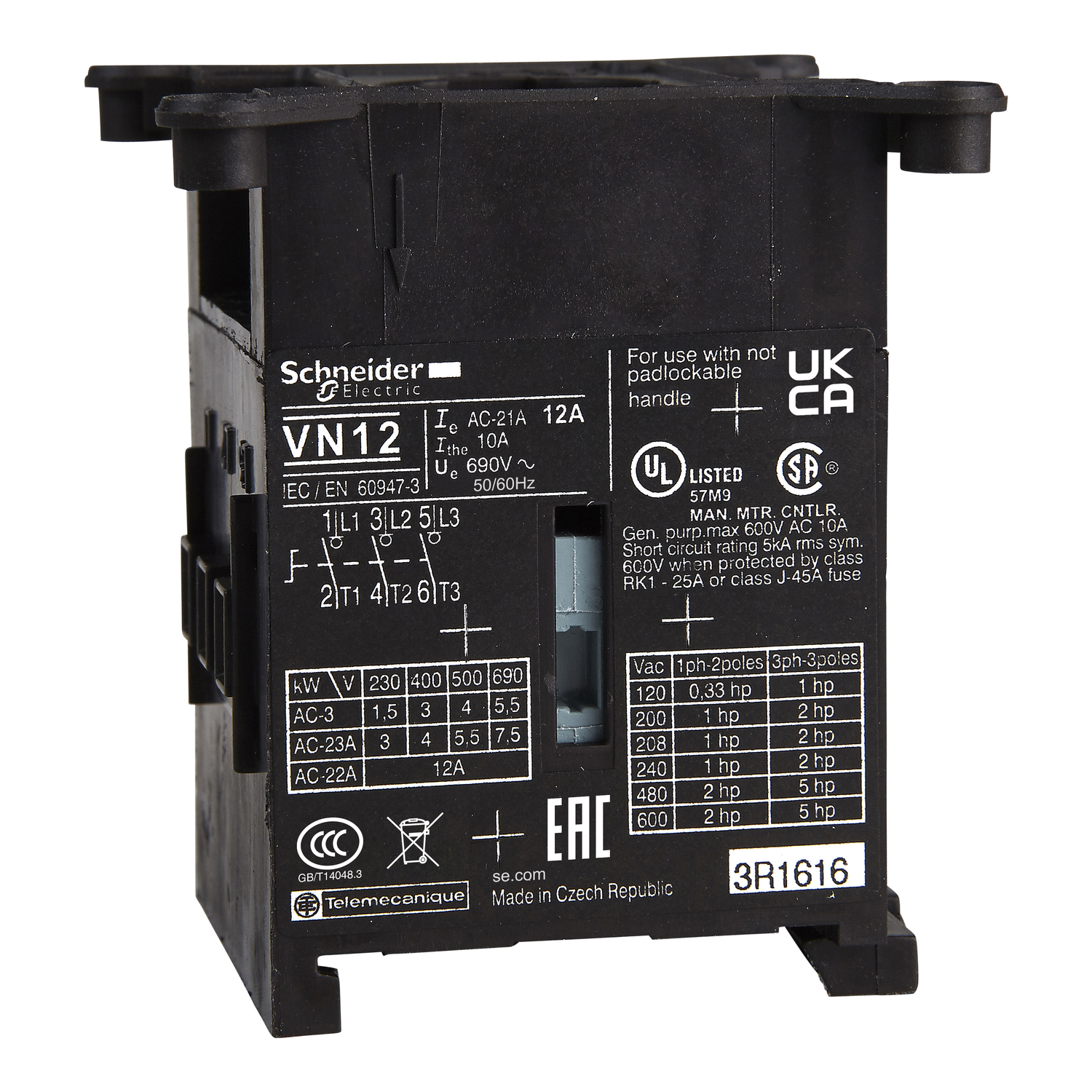

TeSys Mini-Vario – telo stikala za ločilno stikalo – 3 poli – 12 A

VN12

Podatkovni list: PDF

Predvidena odprema:

14,57 € z DDV

[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Montažna podpora	Simetrična letev
Ustvarjanje zmogljivosti	120 A 400 V AC-21A 120 A 400 V AC-22A 120 A 400 V AC-23A
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
Priključki – terminali	Močnostni tokokrog Vijačni priključki 4-4 mm² Trden Močnostni tokokrog Vijačni priključki 4-4 mm² Prilagodljiv – s kabelskim koncem
[Icm] Nazivni kratkostični priklopni tok	0.5 kA 400 V Pri Ipeak
Širina	56 mm
Globina	62 mm
Izklopna zmogljivost	120 A 400 V AC-22A) 120 A 400 V AC-23A) 120 A 400 V AC-21A)
[Ith] Konvencionalni prostozračni toplotni tok	12 A
Mehanska vzdržljivost	50000 ciklov
Zatezni moment	Močnostni tokokrog 7-7 N.m Vijačni priključki
[Icw] Nazivni kratkotrajen nazivni tok	140 A 400 V 1 s
[Ithe] Konvencionalni zaprti/notranji toplotni tok	10 A
Teža izdelka (neto)	0.11 kg
Primerno za izolativnost	Da
Nazivna operativna moč v W	3 kW 400 do 415 V AC-3) 4 kW 500 V AC-3) 4 kW 690 V AC-3) 1.5 kW 230 do 240 V AC-3) 5.5 kW 500 V AC-23A) 7.5 kW 690 V AC-23A) 3 kW 230 do 240 V AC-23A) 4 kW 400 do 415 V AC-23A)
Nazivni pogojni tok kratkega stika	6 kA 400 V 12 A aM 6 kA 400 V 12 A gG
Višina	46.5 mm
Prekinitveni razred obratovanja	30
Električna vzdržljivost	30000 ciklov DC-1 do 5 50000 ciklov AC-21
[Ie] Nazivni obratovalni tok	8.1 A AC-23)400 V
Kompatibilnostna koda	V
