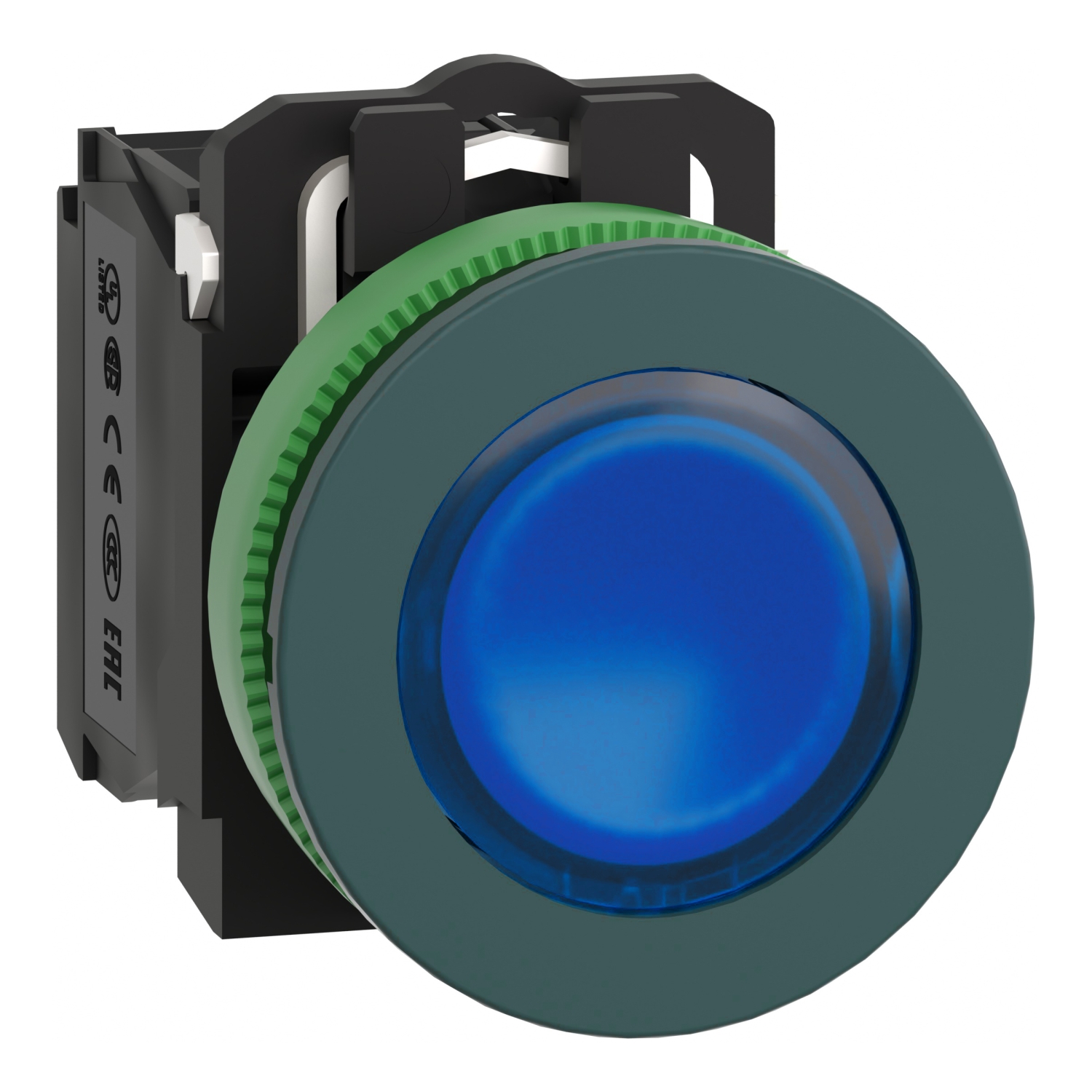

Osvetljena tipka, Harmony XB5, modra, 30 mm, univerzalna LED, 1NO + 1NC, 24 V AC DC

XB5FW36B5

Podatkovni list: PDF

Predvidena odprema:

21,64 € z DDV

Osvetljena tipka, Harmony XB5, modra, 30 mm, univerzalna LED, 1NO + 1NC, 24 V AC DC

Glavno

Ponudba izdelkov	Harmony XB5
Izdelek ali sestavni del	Osvetljena tipka
Kratko ime naprave	XB5F
Material roba	Temno siva plastika
Materiala pritrditvenega okvirja	Plastika
Tip glave	Vgrajeno podometno
Montažni premer	30,5 mm
Prodaja na nedeljivo količino	1
Oblika glave signalne enote	Okroglo
Tip upravljanja	Povratna vzmet
Profil operaterja	Modra Podometna, Neoznačeno
Dodatne informacije za operaterja	Z navadno lečo
Tip kontakta in sestava	1 NO + 1 NC
Premik kontakta	Počasen izklop
Priključki – terminali	Vijačni priključki, <= 2 x 1.5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, 1 x 0,22 do 2 x 2,5 mm² Brez konca kabla v skladu s/z IEC 60947-1
Izvor svetlobe	Univerzalni LED
Grlo žarnice	Integrirana LED
[Us] Nazivna napajalna napetost	24 V AC/DC 50/60 Hz
Pokrovček/upravljalnik ali barva leče	Modra

Komplementarno

Višina	42 mm
Širina	36,6 mm
Globina	55 mm
Opis priključka ISO št. 1	(21-22)NC (13-14)NO
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja: 0,1 m
Uporaba kontaktov	Standardni kontakti
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
Operating travel	1,5 mm (NC spreminjanje električnega stanja) 2,6 mm (Brez spreminjanje električnega stanja) 4,3 mm (Skupna pot)
Operativna sila	3,5 N NC spreminjanje električnega stanja 3,8 N
Mehanska vzdržljivost	10000000 ciklov
Zatezni moment	0,8…1,2 N.m v skladu s/z IEC 60947-1
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
Material kontaktov	Srebrna zlitina (Ag/Ni)
Kratkostična zaščita	10 A Varovalka modula tip/a GG v skladu s/z IEC 60947-5-1
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0,1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0,27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0,55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1,2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0,2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0,5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C
Električna zanesljivost	Λ < 10exp(-6) pri 5 V, 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 Λ < 10exp(-8) pri 17 V, 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Tip signalizacije	Stalno
Omejitve napajalne napetosti	19,2…30 V DC 21,6…26,4 V AC
Poraba toka	18 mA
Življenjska doba	100000 H Pri nazivni napetosti in 25 °C
Prenapetostna vzdržljivost	1 kV v skladu s/z IEC 61000-4-5
Predstavitev naprave	Kompletni izdelek
