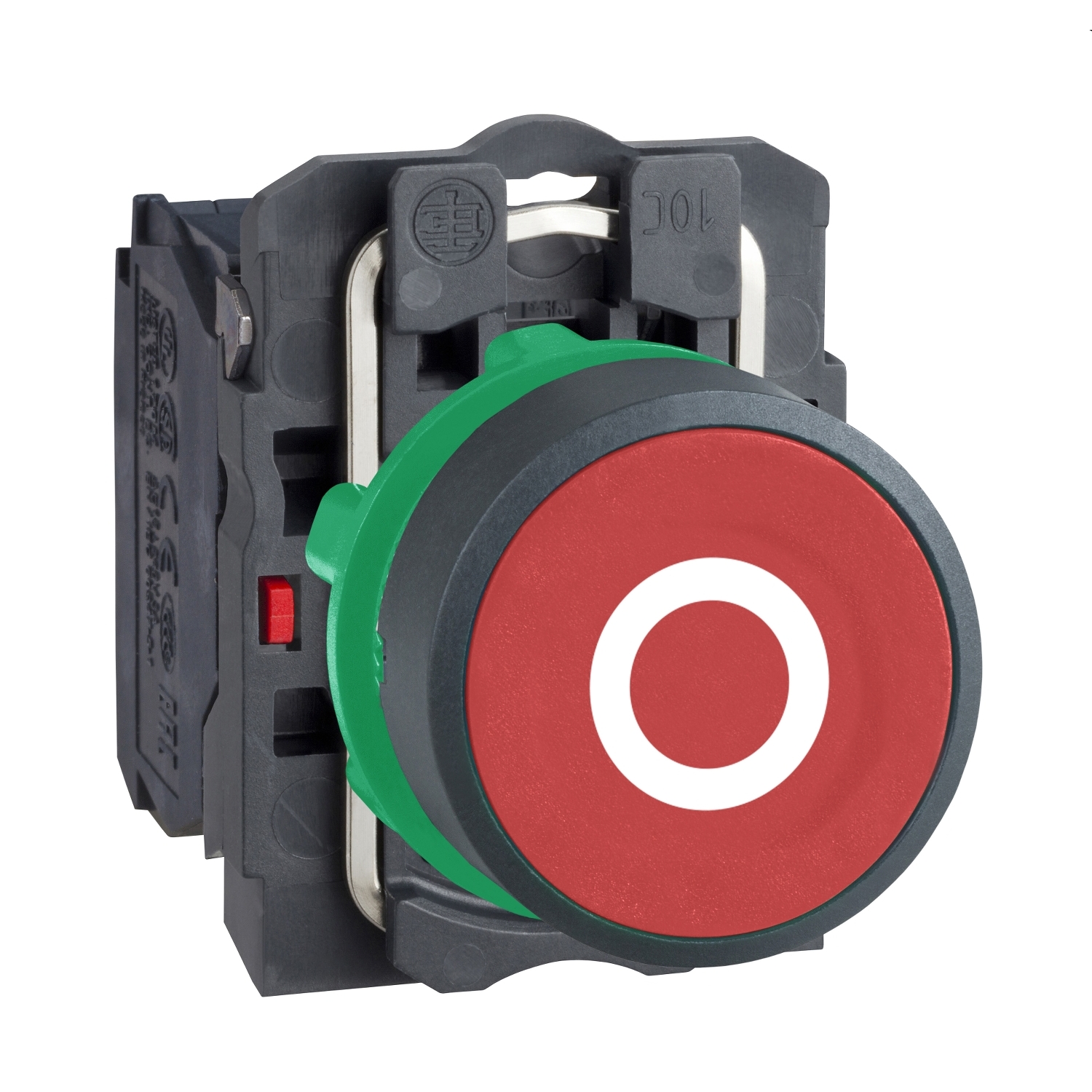

Rdeča podometna kompletna tip. Ø 22 povratna vzmet 1 NC »O«

XB5AA4322

Podatkovni list: PDF

Predvidena odprema:

7,95 € z DDV

Rdeča podometna kompletna tip. Ø 22 povratna vzmet 1 NC »O«

Glavno

Montažni premer	22.5 mm
Izdelek ali sestavni del	Tipka
Oblika glave signalne enote	Okroglo
Material roba	Plastika Temno siva plastika
Profil operaterja	Rdeča Podometna, O (Bela)
Ponudba izdelkov	Harmony XB5
Tip glave	Standard
Kratko ime naprave	XB5
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, 1 x 0,22 do 2 x 2,5 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NC
Tip upravljanja	Povratna vzmet
Materiala pritrditvenega okvirja	Plastika
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop

Komplementarno

Uporaba kontaktov	Standardni kontakti
Opis priključka ISO št. 1	(21-22)NC
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
Širina	30 mm
Globina	52 mm
Operativna pot	1.5 mm (NC spreminjanje električnega stanja) 4.3 mm (Skupna pot)
Material kontaktov	Srebrna zlitina (Ag/Ni)
Mehanska vzdržljivost	10000000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.037 kg
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja : 0,1 m
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Možnost prilagajanja	Ne 0
Višina	42 mm
Operativna sila	3.5 N NC spreminjanje električnega stanja
Pokrovček/upravljalnik ali barva leče	Rdeča
Predstavitev naprave	Kompletni izdelek
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Električna vzdržljivost	1000000 ciklov AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C
Kompatibilnostna koda	XB5
Električna zanesljivost	λ < 10exp(-6) pri 5 V in 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V in 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
