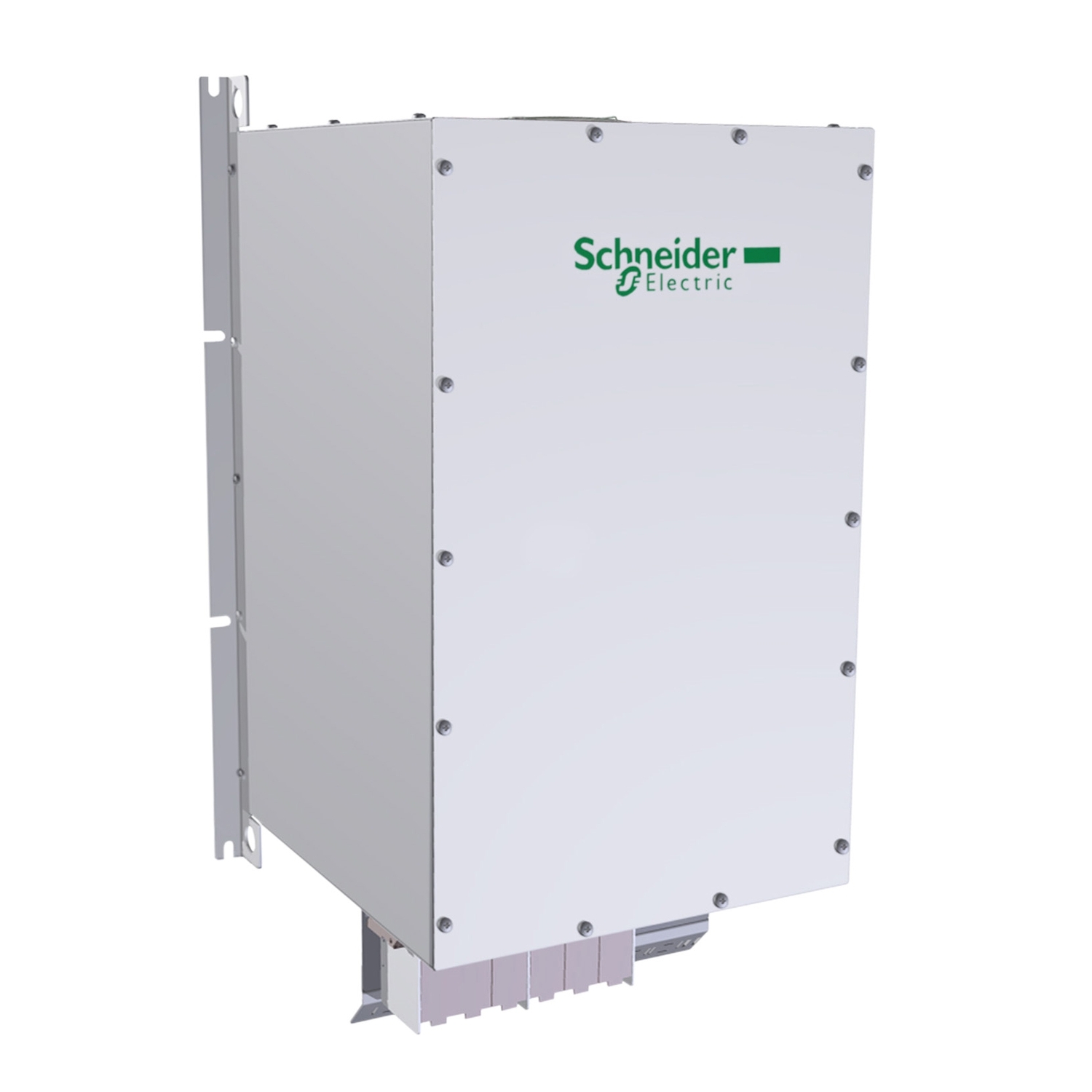

Pasivni filter – 150 A – 400 V – 50 Hz – za pogon s sprem. hitrostjo

VW3A46112

Podatkovni list: PDF

Predvidena odprema:

6.677,43 € z DDV

Pasivni filter - 150 A - 400 V - 50 Hz - za pogon s sprem. hitrostjo

Glavno

Izdelek ali sestavni del	Pasivni filter
Uporaba izdelka za specifične aplikacije	Reduciranje tokovnih harmonikov

Komplementarno

Združljivost ponudbe izdelkov	Altivar 61 Altivar Process ATV600 Altivar Process ATV900 Altivar 71
[Us] Nazivna napajalna napetost	400 V +/- 10 %
Frekvenca napajanja	50 Hz +/- 2 %
Količina na pogon	1 filter na pogon za Pogon s spremenljivo hitrostjo ATV61H motor: 90 kW/125 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV61W motor: 75 kW/100 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV61W motor: 90 kW/125 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV71H motor: 90 kW/125 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV61H motor: 75 kW/100 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV71H motor: 75 kW/100 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV71W motor: 75 kW/100 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV71Q motor: 90 kW/125 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV650 Stenska montaža, motor: 75 kW/100 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV630 Stenska montaža, motor: 75 kW/100 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV950 Stenska montaža, motor: 75 kW/100 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV930 Stenska montaža, motor: 75 kW/100 hp
[In] Nazivni tok	144 A za Vhod 150 A za Izhod
Število faz omrežja	3 faze
THDI	10 % za Pogon s spremenljivo hitrostjo ATV61H motor: 90 kW/125 hp 10 % za Pogon s spremenljivo hitrostjo ATV61W motor: 75 kW/100 hp 10 % za Pogon s spremenljivo hitrostjo ATV61W motor: 90 kW/125 hp 10 % za Pogon s spremenljivo hitrostjo ATV71H motor: 90 kW/125 hp 16 % za Pogon s spremenljivo hitrostjo ATV61H motor: 75 kW/100 hp 16 % za Pogon s spremenljivo hitrostjo ATV71H motor: 75 kW/100 hp 16 % za Pogon s spremenljivo hitrostjo ATV71W motor: 75 kW/100 hp 10 % za Pogon s spremenljivo hitrostjo ATV71Q motor: 90 kW/125 hp 10 % za Pogon s spremenljivo hitrostjo ATV650 motor: 75 kW/100 hp 10 % za Pogon s spremenljivo hitrostjo ATV630 motor: 75 kW/100 hp 10 % za Pogon s spremenljivo hitrostjo ATV950 motor: 75 kW/100 hp 10 % za Pogon s spremenljivo hitrostjo ATV930 motor: 75 kW/100 hp
Maksimalni tok	1,5 x nominalni tok (trajanje =60 s)
Učinkovitost	98 %
Toplotne izgube	692 W
Cos(phi)	1 (150 % of linijski tok) 0,85 (75 % linijskega toka) 0,99 (100 % linijskega toka)
Električna povezava	A, B Terminal, zmogljivost priključkov: 2,5 mm² X1-1 do X2-3 Terminal, zmogljivost priključkov: 2,5 do 90 mm²
Razred električne izolacije	Razred F
Teža izdelka	85 kg
