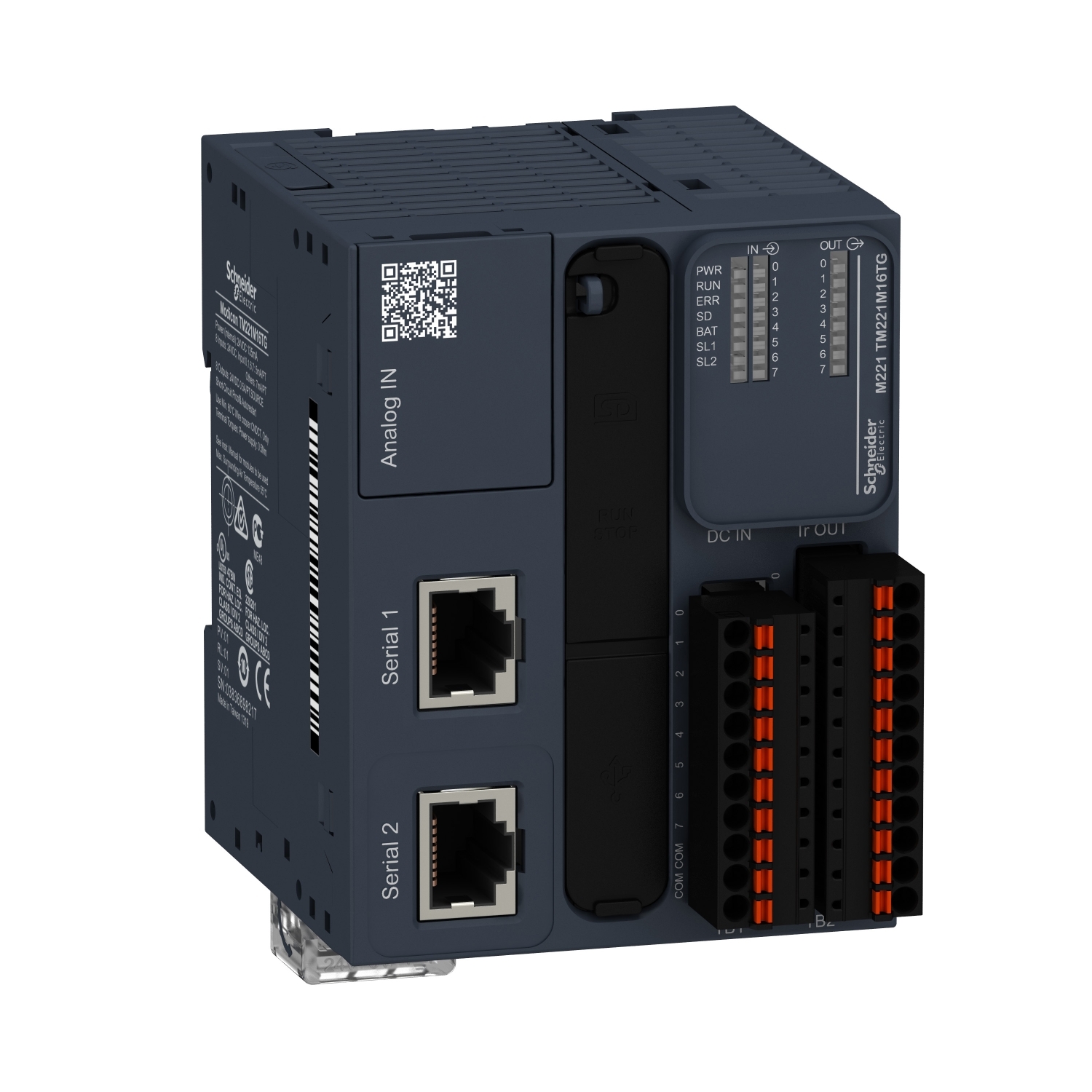

Krmilnik M221 16 IO tranzistor PNP vzmet

TM221M16TG

Podatkovni list: PDF

Predvidena odprema:

276,70 € z DDV

Krmilnik M221 16 IO tranzistor PNP vzmet

Glavno

Število diskretnih izhodov	8 Tranzistor 2 Hiter izhod
Izdelek ali sestavni del	Logični krmilnik
Tip diskretnega izhoda	Tranzistor
Ponudba izdelkov	Modicon M221
Število analognih vhodov	2 pri 0 do 10 V
Tok diskretnega izhoda	0,5 A
Napetost diskretnega izhoda	24 V DC
[Us] Nazivna napajalna napetost	24 V DC
Število diskretnih vhodov	8 , Diskretni vhod 4 Hiter vhod v skladu s/z IEC 61131-2 tip 1

Komplementarno

Vhodna impedanca	100 kOhm za Analogni vhod 3.4 kOhm za Vhod 4,9 kOhm za Hiter vhod
Maksimalna poraba energije v W	22 W pri 24 V (Z maksimalnim številom I/O razširitvenih modulov) 3.2 W pri 24 V (Brez I/O razširitvenega modula)
Vklopni tok	35 A
Tip napetosti diskretnega vhoda	DC
Prehitevanje/zamujanje ure	<= 30 s/mesec pri 25-25 °C
Regulacijska zanka	Nastavljiv PID regulator Do 14 hkratnih zank
Lokalno signaliziranje	1 LED (Zelena) for PWR 1 LED (Zelena) for RUN 1 LED (Rdeča) for Napaka modula (ERR) 1 LED (Zelena) for Dostop do SD kartice (SD) 1 LED (Rdeča) for BAT 1 LED (Zelena) for SL1 1 LED (Zelena) for SL2 1 LED na kanal (Zelena) for I/O stanje
Odzivni čas	35 µs Izklop, I2…I5 priključek/ka/ki za Vhod 5 µs Vklop, I0, I1, I6, I7 priključek/ka/ki za Hiter vhod 35 µs Vklop, Drugi terminali priključek/ka/ki za Vhod 5 µs Izklop, I0, I1, I6, I7 priključek/ka/ki za Hiter vhod 100 µs Izklop, Drugi terminali priključek/ka/ki za Vhod 5 µs Obrat-on, obrat-off, Q0 do Q1 priključek/ka/ki za Izhod 50 µs Obrat-on, obrat-off, Q2 do Q3 priključek/ka/ki za Izhod 300 µs Obrat-on, obrat-off, Drugi terminali priključek/ka/ki za Izhod
LSB vrednost	10 mV
Širina	70 mm
Globina	70 mm
Maksimalen tok uhajanja	0.1 mA za Tranzistorski izhod
Število vhodov za štetje	4 Hiter vhod (način HSC) pri 100 kHz 32 bitov
Varnostno kopiranje podatkov	256 kB Vgrajen flash pomnilnik za Varnostna kopija aplikacij in podatkov
Električna povezava	Priključni blok, 3 priključek/ka/ki za povezovanje 24 V DC napajalnika Konektor, 4 priključek/ka/ki za analogne vhode Mini B USB 2.0 Konektor za programatorski terminal Nadomestni vzmetni priključni blok, 10 priključek/ka/ki za vhode Nadomestni vzmetni priključni blok, 11 priključek/ka/ki za izhode
Hitrost prenosa	1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 15-15 m za RS485 1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 3-3 m za RS232 480 Mbit/s za USB
Tip zaščite	Zaščita pred kratkim stikom in preobremenitvijo s samodejnim ponastavitvijo Zaščita kratkega stika na izhodu Preobremenitev in zaščita kratkega stika pri 1 A
Oznaka	CE
Varnostni čas	1 leto pri 25 °C (S prekinitvijo napajalnega vira)
Struktura aplikacije	1 ciklična pomožna naloga 1 konfigurabilni iztek/ciklično izvajanje opravil 8 prekinitvenih nalog
Stanje napetosti 0 zagotovljeno	<= 5 V za Vhod
Maksimalna velikost objektnih območij	8000 % MW pomnilniških besed 255 %C števci 512 % KW stalnih besed 255 %TM časovniki 512 %M spominskih bitov
Zmogljivost pomnilnika	256 kB za Uporabniška aplikacija in podatki RAM z 10000 ukazov 256 kB za Notranje spremenljivke RAM
Čas konverzije	1 ms na kanal + 1 čas cikla krmilnika za analogni vhodAnalogni vhod
Ločljivost analognega vhoda	10 bitov
Ura v realnem času	Z
Izolacija	Med vhodom in interno logiko pri 500 V AC Med hitrim vhodom in interno logiko pri 500 V AC Neizoliran med vhodi Med izhodom in interno logiko pri 500 V AC Med izhodnimi skupinami pri 500 V AC Neizolirani med analognim vhodom in notranjo logiko Neizolirani med analognimi vhodi Med hitrim izhodom in interno logiko pri 500 V AC Neizoliran med izhodi
Napajanje	(Serijska 1)Napajanje serijske povezave: 5 V, <200 mA
Diskretna vhodna logika	Ponor ali vir (pozitivni/negativni)
Čas izvedbe za opravljeno nalogo	60 µs Odzivni čas
Napetost diskretnega vhoda	24 V
Tip baterije	BR2032 ali CR2032X Litijeva brez ponovnega polnenja
Izhodna frekvenca	100 kHz za Hiter izhod (PWM/PLS način) pri Q0 do Q1 5 kHz za Izhod pri Q2 do Q3 0.1 kHz za Izhod pri Q4 do Q6
Čas ponastavitve	1 s Samodejna ponastavitev
Maksimalno število I/O razširitvenih modulov	7 (Lokalno I/O-arhitektura) 14 (Daljinsko I/O-arhitektura)
Teža izdelka (neto)	0.264 kg
Maksimalen padec napetosti	<1 V
Stanje napetosti 1 zagotovljeno	>= 15 V za Vhod
Integriran tip povezave	USB vhod z Mini B USB 2.0 konektor Neizolirana zaporedna povezava Serijska 1 z RJ45 konektor inRS485 vmesnik Neizolirana zaporedna povezava Serijska 2 z RJ45 konektor inRS232/RS485 vmesnik
Čas izvedbe na navodila	0,2 µs Boolean
Mehanska vzdržljivost	20000000 ciklov za Tranzistorski izhod
Napaka absolutne natančnosti	+/- 1 % celotnega obsega za Analogni vhod
Montažna podpora	Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715 Zgornji klobuček tipa TH35-7,5 Letev v skladu s/z IEC 60715 Plošča s pritrdilnim kompletom
Diskretni vhodni tok	7 mA za Diskretni vhod 5 mA za Hiter vhod
Maksimalna obremenitev volframa	<12 W za Izhod in hiter izhod
Dovoljena preobremenitev na vhodih	+/- 30 V DC za 5 min (Maksimum) za Analogni vhod +/- 13 V DC (Trajno) za Analogni vhod
Maksimalna dolžina kabelske razdalje med dvema napravami	Kabel z opletom: <10 m za Hiter vhod Nezaščiten kabel: <30 m za Izhod Nezaščiten kabel: <30 m za Digitalni vhod Nezaščiten kabel: <1 m za Analogni vhod Kabel z opletom: <3 m za Hiter izhod
Višina	90 mm
Logika diskretnega izhoda	Pozitivna logika (vir)
Komunikacijska storitev	Modbus podrejen Modbus master
Frekvenca pozicioniranja	PoložajPTO 2 os/iImpulz/smer način (100 kHz) PoložajPTO 1 os/iCW/CCW način (100 kHz)
Maksimalen tok na skupni izhod	4 A
Protokol komunikacijskih vrat	USB vhod: USB – SoMachine-omrežje Neizolirana zaporedna povezava: Modbus Glavni/podrejeni – RTU/ASCII ali SoMachine-omrežje
Diskretna I/O številka	16
Izhodni tok	0.52-0.52 A 5 V za Razširitveno vodilo 0.49-0.49 A 24 V za Razširitveno vodilo
Nastavljiv čas filtriranja	0 ms za Vhod 3 ms za Vhod 12 ms za Vhod
Funkcija na voljo	PWM PLS Frekvenčni generator
Tip krmilnega signala	Enofazni A/B Impulz/smer
Omejitve napajalne napetosti	20.4-28.8 V
Čas izvedbe za 1 ukaz	0.3 ms za Dogodek in periodična naloga 0.7 ms za Druga navodila
Oprema za shranjevanje podatkov	2 GB SD kartica (Izbirno)
