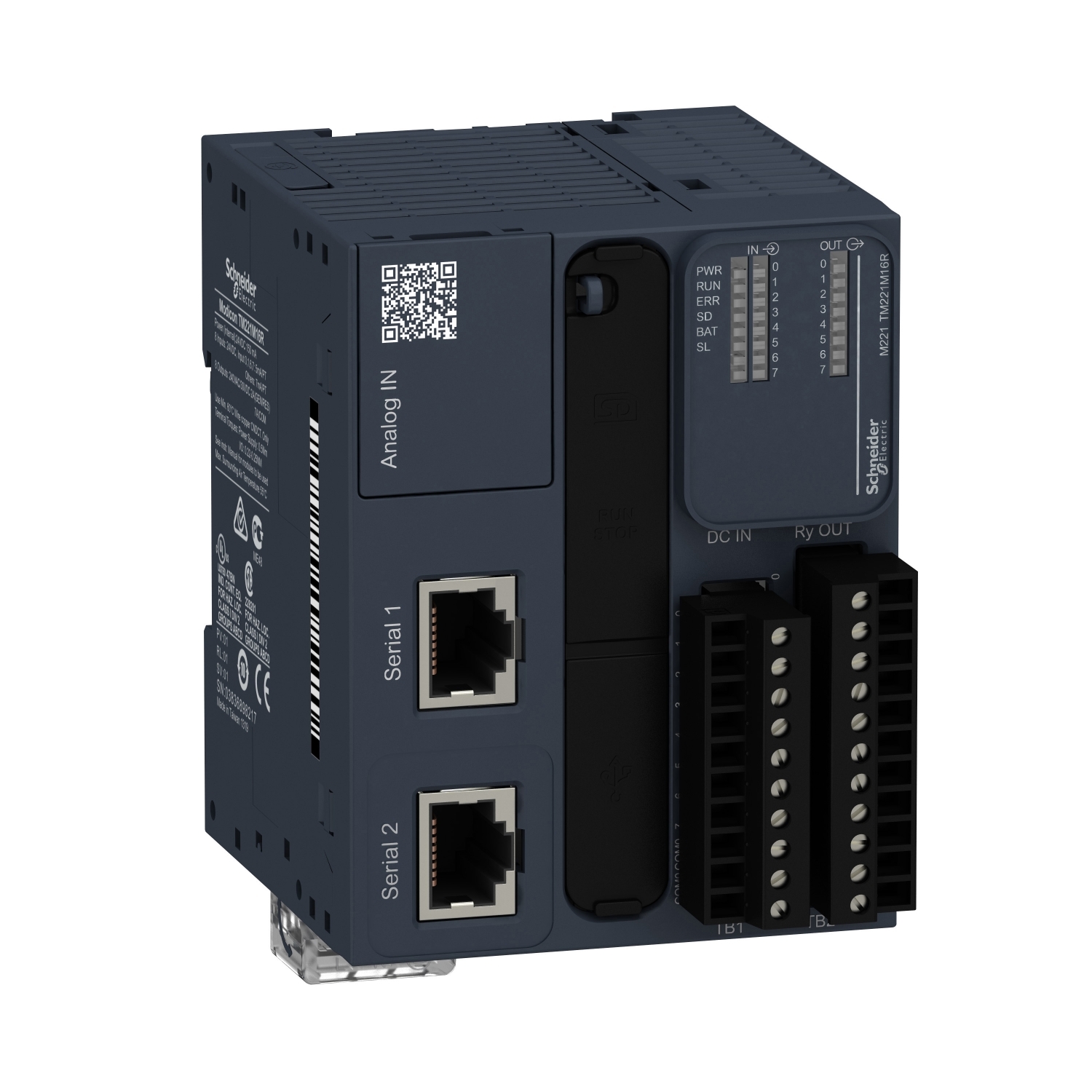

Krmilnik M221 16 IO rele

TM221M16R

Podatkovni list: PDF

Predvidena odprema:

276,70 € z DDV

Glavno

Število diskretnih izhodov	8 Rele
Izdelek ali sestavni del	Logični krmilnik
Tip diskretnega izhoda	Rele normalno odprt
Ponudba izdelkov	Modicon M221
Število analognih vhodov	2 pri 0 do 10 V
Tok diskretnega izhoda	2 A
Napetost diskretnega izhoda	5 do 125 V DC 5 do 250 V AC
[Us] Nazivna napajalna napetost	24 V DC
Število diskretnih vhodov	8 , Diskretni vhod v skladu s/z IEC 61131-2 tip 1

Komplementarno

Vhodna impedanca	100 kOhm za Analogni vhod 3.4 kOhm za Vhod 4,9 kOhm za Hiter vhod
Maksimalna poraba energije v W	22.5 W pri 24 V (Z maksimalnim številom I/O razširitvenih modulov) 3.6 W pri 24 V (Brez I/O razširitvenega modula)
Vklopni tok	35 A
Tip napetosti diskretnega vhoda	DC
Prehitevanje/zamujanje ure	<= 30 s/mesec pri 25-25 °C
Regulacijska zanka	Nastavljiv PID regulator Do 14 hkratnih zank
Mejne vrednosti izhodne napetosti	125 V DC 277 V AC
Lokalno signaliziranje	za PWR 1 LED (Zelena) za RUN 1 LED (Zelena) za Napaka modula (ERR) 1 LED (Rdeča) za Dostop do SD kartice (SD) 1 LED (Zelena) za BAT 1 LED (Rdeča) za SL1 1 LED (Zelena) za SL2 1 LED (Zelena) za I/O stanje 1 LED na kanal (Zelena)
Odzivni čas	35 µs Izklop, I2…I5 priključek/ka/ki za Vhod 10 ms Vklop za Izhod 10 ms Izklop za Izhod 5 µs Vklop, I0, I1, I6, I7 priključek/ka/ki za Hiter vhod 35 µs Vklop, Drugi terminali priključek/ka/ki za Vhod 5 µs Izklop, I0, I1, I6, I7 priključek/ka/ki za Hiter vhod 100 µs Izklop, Drugi terminali priključek/ka/ki za Vhod
LSB vrednost	10 mV
Širina	70 mm
Globina	70 mm
Število vhodov za štetje	4 Hiter vhod (način HSC) pri 100 kHz 32 bitov
Preklopna frekvenca	20 preklopnih operacij/minuto z maksimalnim bremenom
Varnostno kopiranje podatkov	256 kB Vgrajen flash pomnilnik za Varnostna kopija aplikacij in podatkov
Električna povezava	Priključni blok, 3 priključek/ka/ki za povezovanje 24 V DC napajalnika Konektor, 4 priključek/ka/ki za analogne vhode Mini B USB 2.0 Konektor za programatorski terminal Odstranljivi vijačni priključni blok, 10 priključek/ka/ki za vhode Odstranljivi vijačni priključni blok, 11 priključek/ka/ki za izhode
Hitrost prenosa	1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 15-15 m za RS485 1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 3-3 m za RS232 480 Mbit/s za USB
Tip zaščite	Brez zaščite pri 5 A
Oznaka	CE
Varnostni čas	1 leto pri 25 °C (S prekinitvijo napajalnega vira)
Struktura aplikacije	1 konfigurabilni iztek/ciklično izvajanje opravil 1 ciklična pomožna naloga 8 prekinitvenih nalog
Stanje napetosti 0 zagotovljeno	<= 5 V za Vhod
Maksimalna velikost objektnih območij	255 %TM časovniki 8000 % MW pomnilniških besed 255 %C števci 512 %M spominskih bitov 512 % KW stalnih besed
Zmogljivost pomnilnika	256 kB za Uporabniška aplikacija in podatki RAM z 10000 ukazov 256 kB za Notranje spremenljivke RAM
Čas konverzije	1 ms na kanal + 1 čas cikla krmilnika za analogni vhodAnalogni vhod
Ločljivost analognega vhoda	10 bitov
Ura v realnem času	Z
Izolacija	Med vhodom in interno logiko pri 500 V AC Med hitrim vhodom in interno logiko pri 500 V AC Neizoliran med vhodi Med izhodom in interno logiko pri 500 V AC Med izhodnimi skupinami pri 500 V AC Neizolirani med analognim vhodom in notranjo logiko Neizolirani med analognimi vhodi
Napajanje	(Serijska 1)Napajanje serijske povezave: 5 V, <200 mA
Diskretna vhodna logika	Ponor ali vir (pozitivni/negativni)
Čas izvedbe za opravljeno nalogo	60 µs Odzivni čas
Napetost diskretnega vhoda	24 V
Tip baterije	BR2032 ali CR2032X Litijeva brez ponovnega polnenja
Čas ponastavitve	1 s
Maksimalno število I/O razširitvenih modulov	7 (Lokalno I/O-arhitektura) 14 (Daljinsko I/O-arhitektura)
Teža izdelka (neto)	0.264 kg
Stanje napetosti 1 zagotovljeno	>= 15 V za Vhod
Integriran tip povezave	USB vhod z Mini B USB 2.0 konektor Neizolirana zaporedna povezava Serijska 1 z RJ45 konektor inRS485 vmesnik Neizolirana zaporedna povezava Serijska 2 z RJ45 konektor inRS232/RS485 vmesnik
Čas izvedbe na navodila	0,2 µs Boolean
Mehanska vzdržljivost	20000000 ciklov za Relejni izhod
Napaka absolutne natančnosti	+/- 1 % celotnega obsega za Analogni vhod
Montažna podpora	Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715 Zgornji klobuček tipa TH35-7,5 Letev v skladu s/z IEC 60715 Plošča s pritrdilnim kompletom
Diskretni vhodni tok	7 mA za Diskretni vhod 5 mA za Hiter vhod
Dovoljena preobremenitev na vhodih	+/- 30 V DC za 5 min (Maksimum) za Analogni vhod +/- 13 V DC (Trajno) za Analogni vhod
Maksimalna dolžina kabelske razdalje med dvema napravami	Kabel z opletom: <10 m za Hiter vhod Nezaščiten kabel: <30 m za Izhod Nezaščiten kabel: <30 m za Digitalni vhod Nezaščiten kabel: <1 m za Analogni vhod
Višina	90 mm
Komunikacijska storitev	Modbus podrejen Modbus master
Maksimalen tok na skupni izhod	7 A
Protokol komunikacijskih vrat	USB vhod: USB – SoMachine-omrežje Neizolirana zaporedna povezava: Modbus Glavni/podrejeni – RTU/ASCII ali SoMachine-omrežje
Diskretna I/O številka	16
Izhodni tok	0.52-0.52 A 5 V za Razširitveno vodilo 0.46-0.46 A 24 V za Razširitveno vodilo
Nastavljiv čas filtriranja	0 ms za Vhod 3 ms za Vhod 12 ms za Vhod
Tip krmilnega signala	Impulz/smer A/B Enofazni
Omejitve napajalne napetosti	20.4-28.8 V
Električna vzdržljivost	100000 ciklov AC-12, 120 V, 240 VA, Upor 100000 ciklov AC-12, 240 V, 480 VA, Upor 300000 ciklov AC-12, 120 V, 80 VA, Upor 300000 ciklov AC-12, 240 V, 160 VA, Upor 100000 ciklov AC-15, cos phi = 0.35 , 120 V, 60 VA, Induktivno 100000 ciklov AC-15, cos phi = 0.35 , 240 V, 120 VA, Induktivno 300000 ciklov AC-15, cos phi = 0.35 , 120 V, 18 VA, Induktivno 300000 ciklov AC-15, cos phi = 0.35 , 240 V, 36 VA, Induktivno 100000 ciklov AC-14, cos phi = 0.7 , 120 V, 120 VA, Induktivno 100000 ciklov AC-14, cos phi = 0.7 , 240 V, 240 VA, Induktivno 300000 ciklov AC-14, cos phi = 0.7 , 120 V, 36 VA, Induktivno 300000 ciklov AC-14, cos phi = 0.7 , 240 V, 72 VA, Induktivno 100000 ciklov DC-12, 24 V, 48 W, Upor 300000 ciklov DC-12, 24 V, 16 W, Upor 100000 ciklov DC-13, 24 V, 24 W, Induktivno (L/R = 7 ms) 300000 ciklov DC-13, 24 V, 7.2 W, Induktivno (L/R = 7 ms)
Čas izvedbe za 1 ukaz	0.3 ms za Dogodek in periodična naloga 0.7 ms za Druga navodila
Minimalna obremenitev	1 mA pri 5 V DC za Relejni izhod
Oprema za shranjevanje podatkov	2 GB SD kartica (Izbirno)
