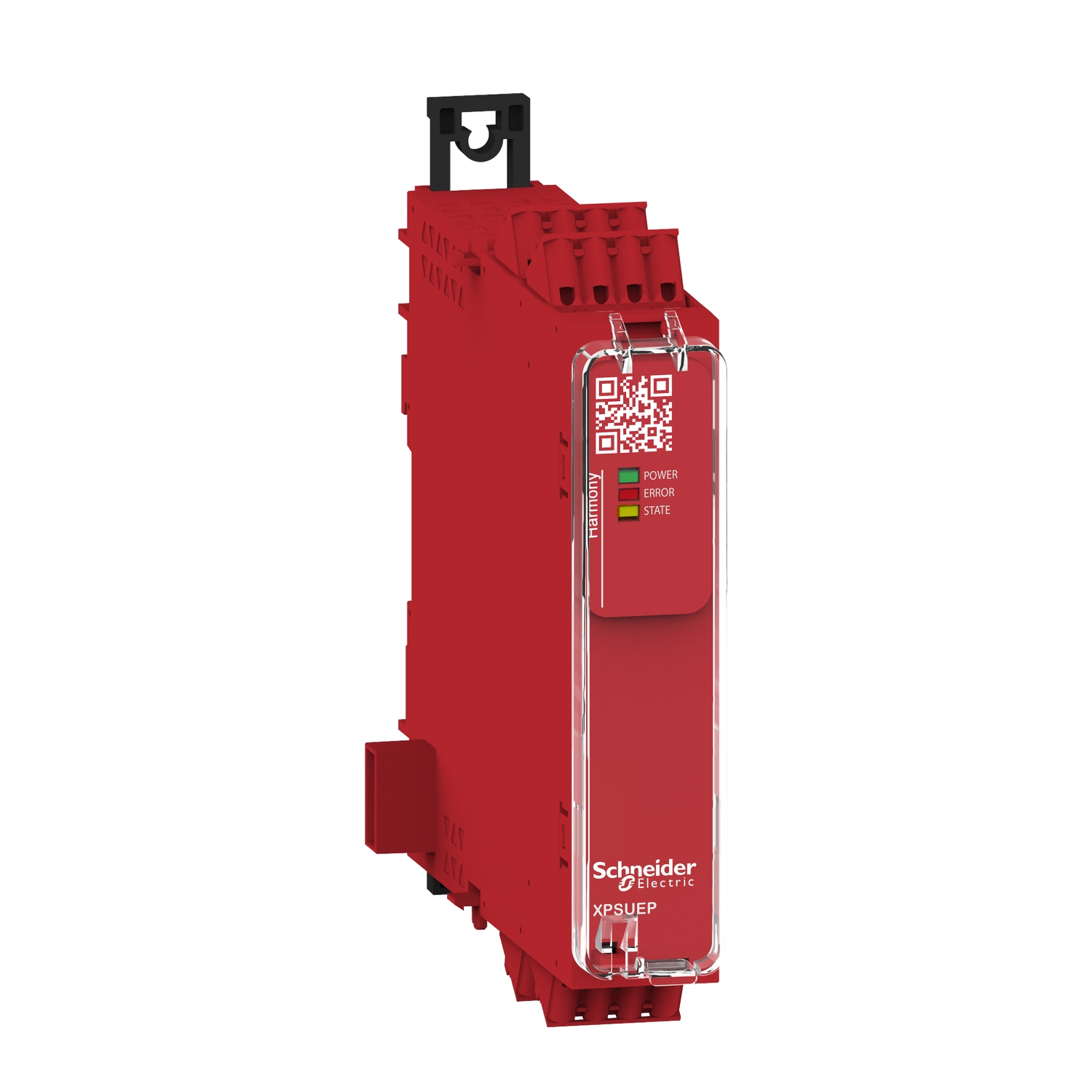

Preventa modul Cat.4 razširitev za uporabo z univ. linijo 48-240 V AC/DC vzmetni

XPSUEP34AC

Podatkovni list: PDF

Predvidena odprema:

122,98 € z DDV

Preventa modul Cat.4 razširitev za uporabo z univ. linijo 48-240 V AC/DC vzmetni

Glavno

Izdelek ali sestavni del	Varnostni modul
Varnostna raven	Lahko doseže PL e/kategorijo 4 za normalno odprt relejski kontakt v skladu s/z ISO 13849-1 Lahko doseže SILCL 3 za normalno odprt relejski kontakt v skladu s/z IEC 62061 Lahko doseže SIL 3 za normalno odprt relejski kontakt v skladu s/z IEC 61508 Lahko doseže PL c/kategorijo 1 za normalno zaprt relejski kontakt v skladu s/z ISO 13849-1 Lahko doseže SILCL 1 za normalno zaprt relejski kontakt v skladu s/z IEC 62061 Lahko doseže SIL 1 za normalno zaprt relejski kontakt v skladu s/z IEC 61508
Ponudba izdelkov	Harmony varnostna avtomatizacija
Ime varnostnega modula	XPSUEP
Priključki – terminali	Nadomestni vzmetni priključni blok, 0,2 do 2,5 mm² Trdna ali fleksibilna Nadomestni vzmetni priključni blok, 0,25 do 2,5 mm² Prilagodljivo s kapico Enojni prevodnik Nadomestni vzmetni priključni blok, 0,2 do 1,5 mm² Trdna ali fleksibilna Dvojni konduktor Nadomestni vzmetni priključni blok, 2 x 0.25…1 mm² Prilagodljivo s kapico Brez konca kabla, s ploskvijo Nadomestni vzmetni priključni blok, 2 x 0.5…1.5 mm² Prilagodljivo s kapico s kabelskim koncem, s ploskvijo
Funkcija modula	Razširitev varnostnega izhoda
[Us] Nazivna napajalna napetost	48…240 V AC/DC – 10 do 10 %
Aplikacija varnostnega modula	Za razširitev števila varnostnih kontaktov
Podatki o zanesljivosti	MTTFd > 30 let v skladu s/z ISO 13849-1 Dcavg >= 99 % v skladu s/z ISO 13849-1 PFHd = 1.61E-09 v skladu s/z ISO 13849-1 HFT = 1 v skladu s/z IEC 62061 PFHd = 1.61E-09 v skladu s/z IEC 62061 SFF > 99% v skladu s/z IEC 62061 HFT = 1 v skladu s/z IEC 61508-1 PFHd = 1.61E-09 v skladu s/z IEC 61508-1 SFF > 99% v skladu s/z IEC 61508-1 Tip = B v skladu s/z IEC 61508-1
Tip električnega tokokroga	Dodatek osnovnemu modulu Preventa XPSU

Komplementarno

Montažna podpora	35 mm simetrična DIN letev
Minimalni izhodni tok	10 mA za Relejni izhod
[Ith] Konvencionalni prostozračni toplotni tok	8 A
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV kategorija prenapetostiII v skladu s/z IEC 60947-1
Lokalno signaliziranje	LED (Zelena) for Vklop LED (Rdeča) for Napaka LED (Rumena) for Stanje varnostnega izhoda
Širina	22.5 mm
Globina	120 mm
Kompatibilnost vhodov	Normalno zaprt tokokrog v skladu s/z ISO 14119 XC omejitveno stikalo v skladu s/z ISO 14119 Mehanični kontakt v skladu s/z ISO 14119 Normalno zaprt tokokrog v skladu s/z ISO 13850 Antivalentni par v skladu s/z ISO 14119 OSSD par v skladu s/z IEC 61496-1-2 3-žični senzorji bližine PNP
Poraba energije v VA	6.5 VA 240 V AC 50/60 Hz
Poraba energije v W	2 W 48 V DC
Maksimalni odzivni čas na odprtem vhodu	20 ms
Teža izdelka (neto)	0.200 kg
[Ui] Nazivna izolacijska napetost	250 V (stopnja onesnaženosti 2) v skladu s/z IEC 60947-1
Višina	100 mm
Minimalna izhodna napetost	12 V za Relejni izhod
Pripadajoč nazivni tok varovalk	10 A gG za NO relejni izhod vezja v skladu s/z IEC 60947-1 4 A gG za NC relejski izhod vezja v skladu s/z IEC 60947-1
Število vhodov	0 Razširitveno vodilo 24 V DC 5 mA
[Ie] Nazivni obratovalni tok	5 A AC-1 za normalno odprt relejski kontakt 3 A AC-15 za normalno odprt relejski kontakt 5 A DC-1 za normalno odprt relejski kontakt 3 A DC-13 za normalno odprt relejski kontakt
Sestava pomožnega kontakta	4 NO Odvečni 2 NC Enojni
Maksimalna linijska odpornost	60 Ohm
Tip vhodne zaščite	Notranji, elektronski
