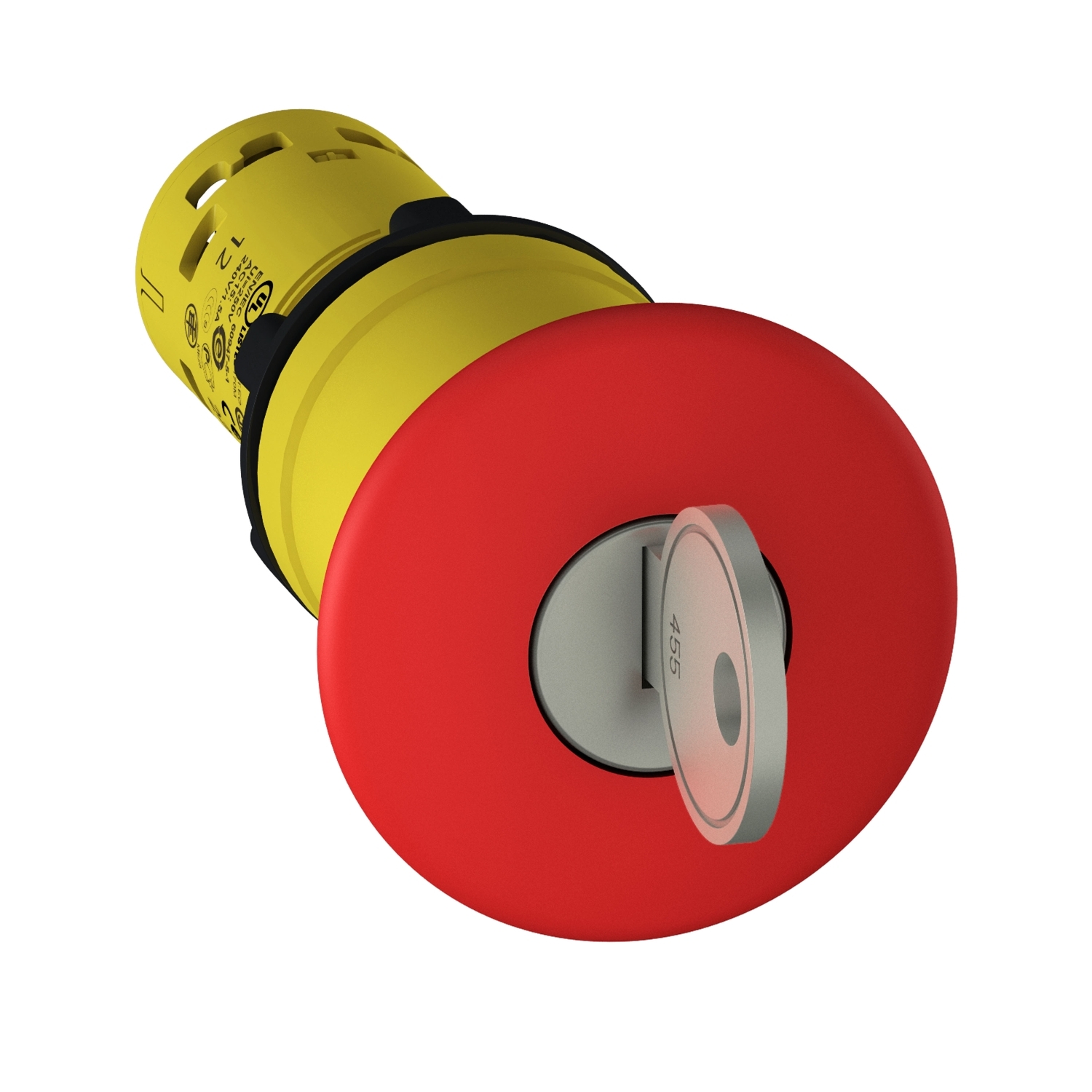

Monolithic emergency stop, Harmony XB7, plastic, red mushroom 40mm, 22mm, latching key release, 2NC

XB7NS9444

Podatkovni list: PDF

Predvidena odprema:

18,38 € z DDV

Monolithic emergency stop, Harmony XB7, plastic, red mushroom 40mm, 22mm, latching key release, 2NC

Glavno

Montažni premer	22 mm
Izdelek ali sestavni del	Tipka za zaustavitev v sili
Oblika glave signalne enote	Okroglo
Profil operaterja	Rdeča Goba Ø 40 mm, Neoznačeno
Ponudba izdelkov	Harmony XB7
Kratko ime naprave	XB7
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, 1 x 0,34 do 2 x 2,5 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	2 NC
Tip ključavnice	Ključ 455
Ponastavitev	Sprostitev na ključ
Tip upravljanja	Mehanski zapahi
Predstavitev naprave	Monolitni izdelek
Prodaja na nedeljivo količino	10

Komplementarno

Uporaba kontaktov	Standard
Opis priključka ISO št. 1	(13-14)NC (21-22)NC
Kratkostična zaščita	4 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Središče za pritrditev	>= 30 x 40 mm (Podpora plošča) Kovinski – debelina: 1-6 mm >= 30 x 40 mm (Podpora plošča) Plastika – debelina: 2-6 mm
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z IEC 60947-1
CAD celotna širina	40 mm
CAD celotna globina	72 mm
Mehanska vzdržljivost	100000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
Teža izdelka (neto)	0.035 kg
[Ui] Nazivna izolacijska napetost	250 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Način pritrjevanja	Pritrdilna matica pod glavo: 2-2.4 N.m
Pokrovček/upravljalnik ali barva leče	Rdeča
CAD celotna višina	40 mm
Električna vzdržljivost	1000000 ciklov, DC-13, 0.3 A pri 24 V, stopnja/hitrost delovanja;216000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 0.03 A pri 230 V, stopnja/hitrost delovanja;216000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 0.09 A pri 240 V, stopnja/hitrost delovanja;108000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
[Ie] Nazivni obratovalni tok	0.1 A pri 250 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.22 A pri 125 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.75 A pri 240 V, AC-15, C300 v skladu s/z IEC 60947-5-1 1.5 A pri 120 V, AC-15, C300 v skladu s/z IEC 60947-5-1
Premik kontakta	Hitro ukrepanje
Kompatibilnostna koda	XB7
Električna zanesljivost	Λ < 5 x 10exp(-7) pri 17 V in 5 mA v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z JIS št. 1 izvijač Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
Montaža naprave	Pritrdilna luknja – premer: 22.5 mm 22,3 +0,4/0 v skladu s/z IEC 60947-1
