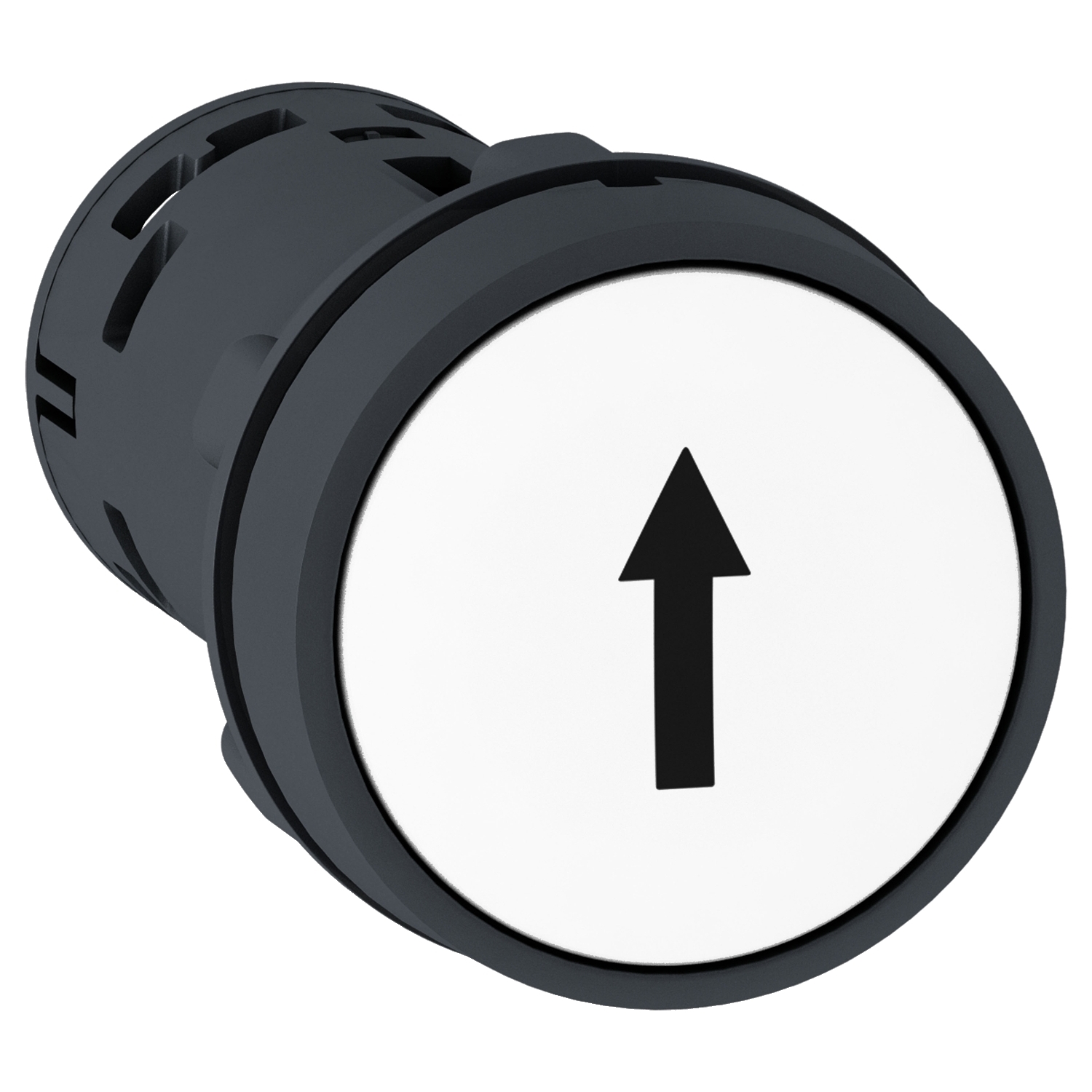

Tipka – bela – 1 NO – ČRNA PUŠČICA NAVZGOR

XB7NA11341

Podatkovni list: PDF

Predvidena odprema:

5,17 € z DDV

Tipka - bela - 1 NO - ČRNA PUŠČICA NAVZGOR

Glavno

Montažni premer	22 mm
Izdelek ali sestavni del	Tipka
Oblika glave signalne enote	Okroglo
Profil operaterja	Bela Podometna, Puščica navzgor (Črna)
Ponudba izdelkov	Harmony XB7
IP stopnja zaščite	IP20 v skladu s/z IEC 60529 (Zadnja stran) IP65 v skladu s/z IEC 60529 (Spredaj)
Kratko ime naprave	XB7
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, 1 x 0,34 do 2 x 2,5 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NO
Tip upravljanja	Povratna vzmet
Predstavitev naprave	Monolitni izdelek
Prodaja na nedeljivo količino	10

Komplementarno

Opis priključka ISO št. 1	(13-14)NO
Kratkostična zaščita	4 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Središče za pritrditev	>= 30 x 40 mm (Podpora plošča) Kovinski – debelina: 1-6 mm >= 30 x 40 mm (Podpora plošča) Plastika – debelina: 2-6 mm
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z IEC 60947-1
CAD celotna širina	29 mm
CAD celotna globina	51.5 mm
Mehanska vzdržljivost	1000000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Z (samo NO)
Teža izdelka (neto)	0.021 kg
[Ui] Nazivna izolacijska napetost	250 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Način pritrjevanja	Pritrdilna matica pod glavo: 2-2.4 N.m
Pokrovček/upravljalnik ali barva leče	Bela
CAD celotna višina	29 mm
Električna vzdržljivost	1000000 ciklov, DC-13, 0.3 A pri 24 V, stopnja/hitrost delovanja;216000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 0.03 A pri 230 V, stopnja/hitrost delovanja;216000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 0.09 A pri 240 V, stopnja/hitrost delovanja;108000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
[Ie] Nazivni obratovalni tok	0.1 A pri 250 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.22 A pri 125 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.3 A pri 240 V, AC-14, D300 v skladu s/z IEC 60947-5-1 0.6 A pri 120 V, AC-14, D300 v skladu s/z IEC 60947-5-1
Premik kontakta	Počasen izklop
Kompatibilnostna koda	XB7
Električna zanesljivost	λ <= 10exp(-6) pri 17 V, 5 mA v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z JIS št. 1 izvijač Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
Montaža naprave	Pritrdilna luknja – premer: 22.5 mm 22,3 +0,4/0 v skladu s/z IEC 60947-1
