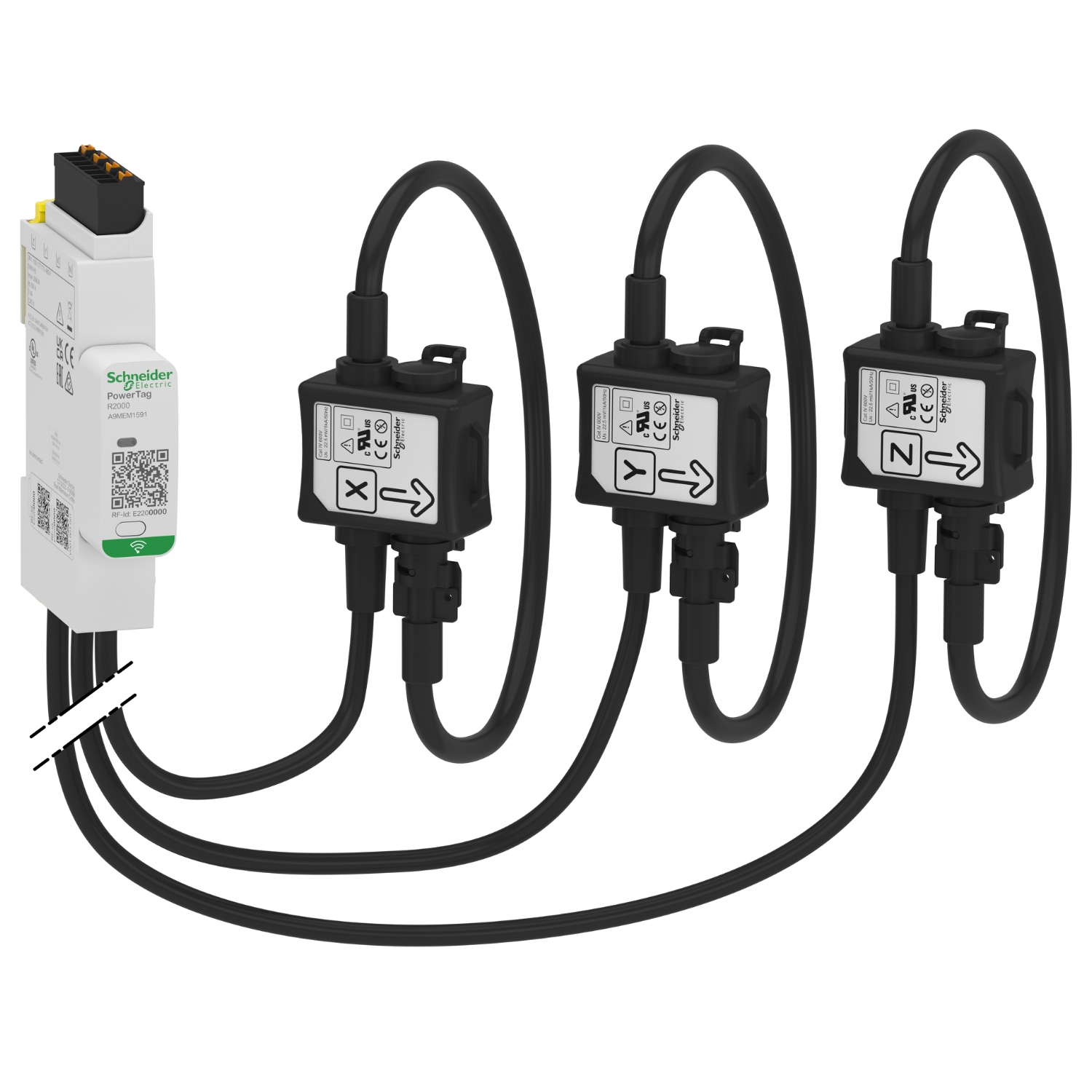

Senzor, PowerTag Rope 600A 3P/3P+N položaj zgoraj/spodaj

A9MEM1591

Podatkovni list: PDF

Predvidena odprema:

656,60 € z DDV

Senzor, PowerTag Rope 600A 3P/3P+N položaj zgoraj/spodaj

Glavno

Združljivost ponudbe izdelkov	Masterpact Masterpact MTZ for Ločilno stikalo Masterpact Masterpact NW Masterpact Masterpact NT Compact Compact NS Acti 9 TeSys
Montažna podpora	Zbiralka Kabli
Začetni tok	400 mA
Tip meritev	Delovna in jalova energija Navidezna energija Delovna in jalova moč Navidezna moč Tok Napetost Faktor moči Notranja temperatura Frekvenca
Izdelek ali sestavni del	Energijski senzor
Ime izdelka	PowerTag R600
Destinacija izdelka	Stikalna plošča
Lokacija montaže	Zgoraj ali spodaj
Uporaba izdelka za specifične aplikacije	Upravljanje z energijo Alarm za preobremenitev Faktor moči Spremljanje obremenitve Spremljanje tokokroga
Opis polov	3P 3P + N
Saturacijski tok	1200 A
Razred točnosti	Razred 1 Aktivna energija v skladu s/z IEC 61557-12 Razred 2 Jalova energija v skladu s/z IEC 61557-12 Razred 2 Navidezna energija v skladu s/z IEC 61557-12 Razred 1 Aktivna moč v skladu s/z IEC 61557-12 Razred 2 Jalova moč v skladu s/z IEC 61557-12 Razred 2 Navidezna moč v skladu s/z IEC 61557-12 Razred 1 Tok v skladu s/z IEC 61557-12 Razred 0.5 Napetost v skladu s/z IEC 61557-12 Razred 1 Faktor moči v skladu s/z IEC 61557-12 Razred 0.5 Frekvenca v skladu s/z IEC 61557-12
Maksimalna moč emisij	10 mW
Maksimalni tok	600 A
Upravljanje dogodkov	Izguba napetosti z merjenim tokom ob napetostni izgubi
Ponudba	PowerLogic
[Ib] Osnovni tok	100 A
Merilni tip	Aktivna energija E -a- IN/OUT 0 do 281 x 10exp(9) kWh pri Skupaj na fazo Aktivna energija E -a- IN/OUT 0 do 281 x 10exp(9) kWh pri Delni na fazo Aktivna energija E -a- IN/OUT 0 do 281 x 10exp(9) kWh pri 3-fazni skupni Aktivna energija E -a- IN/OUT 0 do 281 x 10exp(9) kWh pri 3-fazni delni Reaktivna energija E -rA- IN/OUT 0 do 281 x 10exp(9) kVARh pri Skupaj na fazo Reaktivna energija E -rA- IN/OUT 0 do 281 x 10exp(9) kVARh pri Delni na fazo Reaktivna energija E -rA- IN/OUT 0 do 281 x 10exp(9) kVARh pri 3-fazni skupni Reaktivna energija E -rA- IN/OUT 0 do 281 x 10exp(9) kVARh pri 3-fazni delni Navidezna energija E -apA- 0 do 281 x 10exp(9) kVAh pri Skupaj na fazo Navidezna energija E -apA- 0 do 281 x 10exp(9) kVAh pri Delni na fazo Navidezna energija E -apA- 0 do 281 x 10exp(9) kVAh pri 3-fazni skupni Navidezna energija E -apA- 0 do 281 x 10exp(9) kVAh pri 3-fazni delni Aktivna moč P, P1, P2, P3 Reaktivna moč Q, Q1, Q2, Q3 Navidezna moč S, S1, S2, S3 Tok I1, I2, I3 Izračunan nevtralni tok Napetost U12, U23, U31 Napetost V1N, V2N, V3N Frekvenca 45 do 65 Hz Faktor moči pri Na fazo Faktor moči pri Skupno
Nosilni element prenosa	Radio frekvenca 2.4-2.4835 GHz v skladu s/z IEEE 802.15.4
Kompatibilnost koncentratorja	Acti 9 PowerTag Link C Acti 9 PowerTag Link Acti 9 PowerTag Link HD Harmony Hub EcoStruxure Panel Server Universal EcoStruxure Panel Server Advanced PrismaSeT Active

Komplementarno

Dolžina kabla	1 m za Senzor
Montažni način	Konektor za spenjanje (DIN letev)
Omrežna frekvenca	50 Hz 60 Hz
[Ue] Nazivna operativna napetost	100 do 277 V AC, +/- 20 %, Faza-nevtralni 173 do 480 V AC, +/- 20 %, Faza-faza
9 mm rastri	2
Faktor oblike	Vrv
Poraba energije v VA	3 VA
Višina	Osnovna enota: 105 mm
Prečni prerez kabla	1 Togo kabel 0.2-1.5 mm² Brez konca kabla 1 Vpeta kabel 0.2-2.5 mm² Brez konca kabla 1 Vpeta kabel 0.25-1.5 mm² s kabelskim koncem
Standardi	IEC 61557-12 IEC 61010-1 ETSI EN 301 489-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328
Globina	Osnovna enota: 67.5 mm
Dolžina blankiranja žice	11 mm
Širina	Osnovna enota: 18 mm
Električna povezava	Nadomestni vzmetni priključni blok
Barva	Bela (RAL 9003)
Premer	Zaprta: 100 mm
