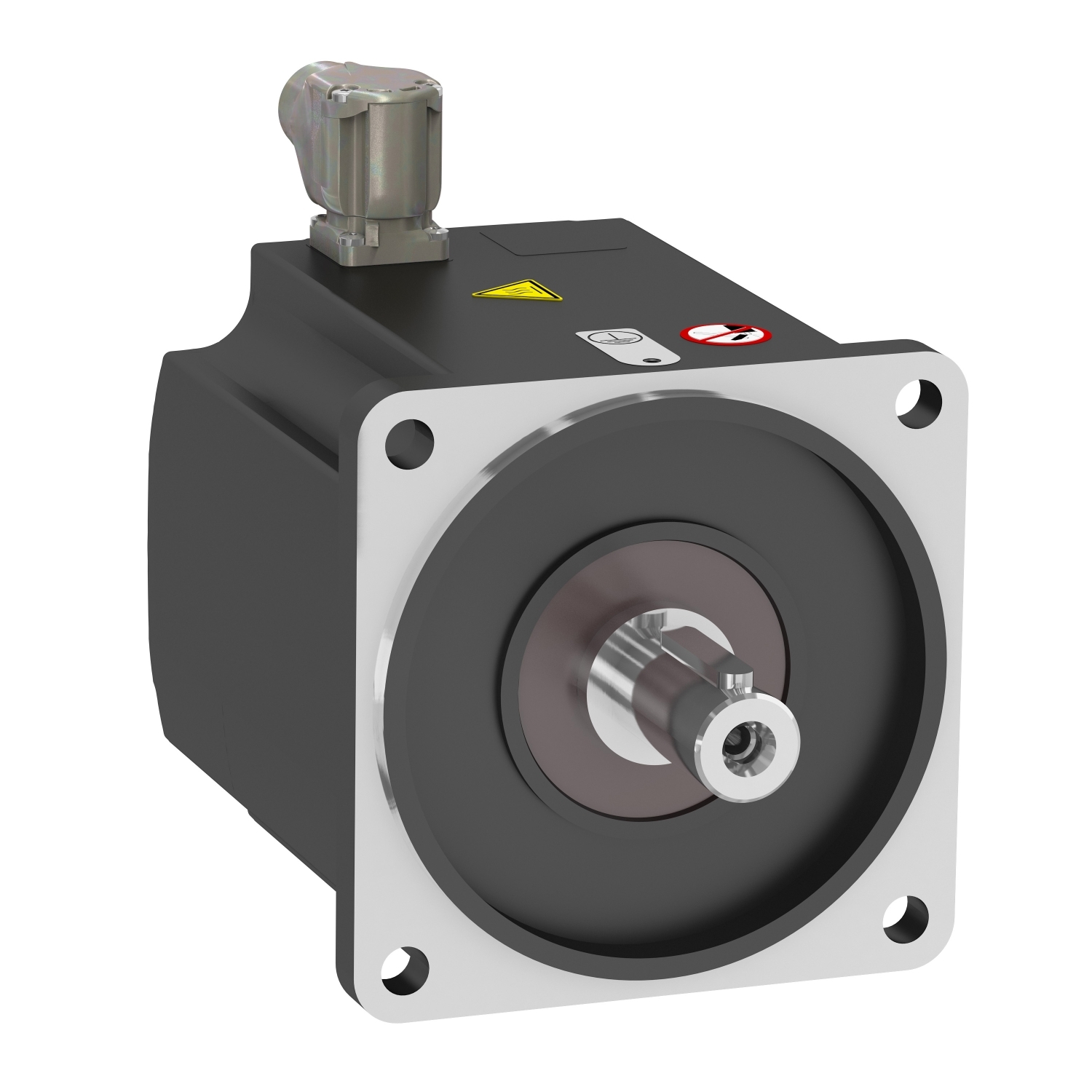

Sinhronski motor – BMP – 230 VAC – 2,2 kW – IP65 – IEC

BMP1401R3NA2A

Podatkovni list: PDF

Predvidena odprema:

1.108,07 € z DDV

Izdelek ali sestavni del	Synchronous motor
Kratko ime naprave	BMP
Maksimalna mehanska hitrost	3600 rpm
Nominal output power	2000 W ATV32 2,2 kW 200 V Enofazni 2000 W ATV320 2,2 kW 200 V Enofazni
Nominal torque	6,37 N.m ATV32 2,2 kW 200 V Enofazni 6,37 N.m ATV320 2,2 kW 200 V Enofazni
Nominal speed	3000 rpm ATV32 2,2 kW 200 V Enofazni 3000 rpm ATV320 2,2 kW 200 V Enofazni
Združljivost izdelkov	Pogon s spremenljivo hitrostjo ATV32 2,2 kW 200 V Enofazni Pogon s spremenljivo hitrostjo ATV320 2,2 kW 200 do 240 V Enofazni
Konec gredi	Zaklenjen
IP stopnja zaščite	IP65 Standard IP67 z IP67 kompletom
Zadrževalna zavora	Brez
Montažna podpora	Mednarodna standardna prirobnica
Električna povezava	Rotatable right-angled connector

Združljivost skupine izdelkov	Altivar Machine ATV320 Altivar 32
[Us] Nazivna napajalna npetost	230 V
Število faz omrežja	Enofazni
Maximum current Irms	16,5 A ATV32 2,2 kW 200 V Enofazni 16,5 A ATV320 2,2 kW 200 V Enofazni
Nominal operating frequency	250 Hz ATV32 2,2 kW 200 V Enofazni 250 Hz ATV320 2,2 kW 200 V Enofazni
Minimum operating frequency	25 Hz ATV32 2,2 kW 200 V Enofazni 25 Hz ATV320 2,2 kW 200 V Enofazni
Maximum operating frequency	300 Hz ATV32 2,2 kW 200 V Enofazni 300 Hz ATV320 2,2 kW 200 V Enofazni
Premer gredi	24 mm
Dolžina gredi	50 mm
Širina ključa	8 mm
Velikost prirobnice motorja	140 mm
Konstantni navor	0,82 N.m/A 40 °C
Število polov motorja	5
Število motornih modulov	1
Inercija rotorja	16,46 kg.cm²
Odpornost na stator	0,2 Ohm 40 °C
Stator inductance	1,76 mH for q-axis winding 40 °C 1,47 mH for d-axis winding 40 °C
Maksimalna radialna sila Fr	1930 N 1000 rpm 1530 N 2000 rpm 1340 N 3000 rpm
Maksimalna osna sila Fa	0,2 x Fr
Tip hlajenja	Naravna konvekcija
Dolžina	152 mm
Presek prirobnice	130 mm
Globina prirobnice	3,5 mm
Število montažnih odprtin	4
Premer montažnih lukenj	11 mm
Circle diameter of the mounting holes	165 mm
Teža izdelka	8 kg
