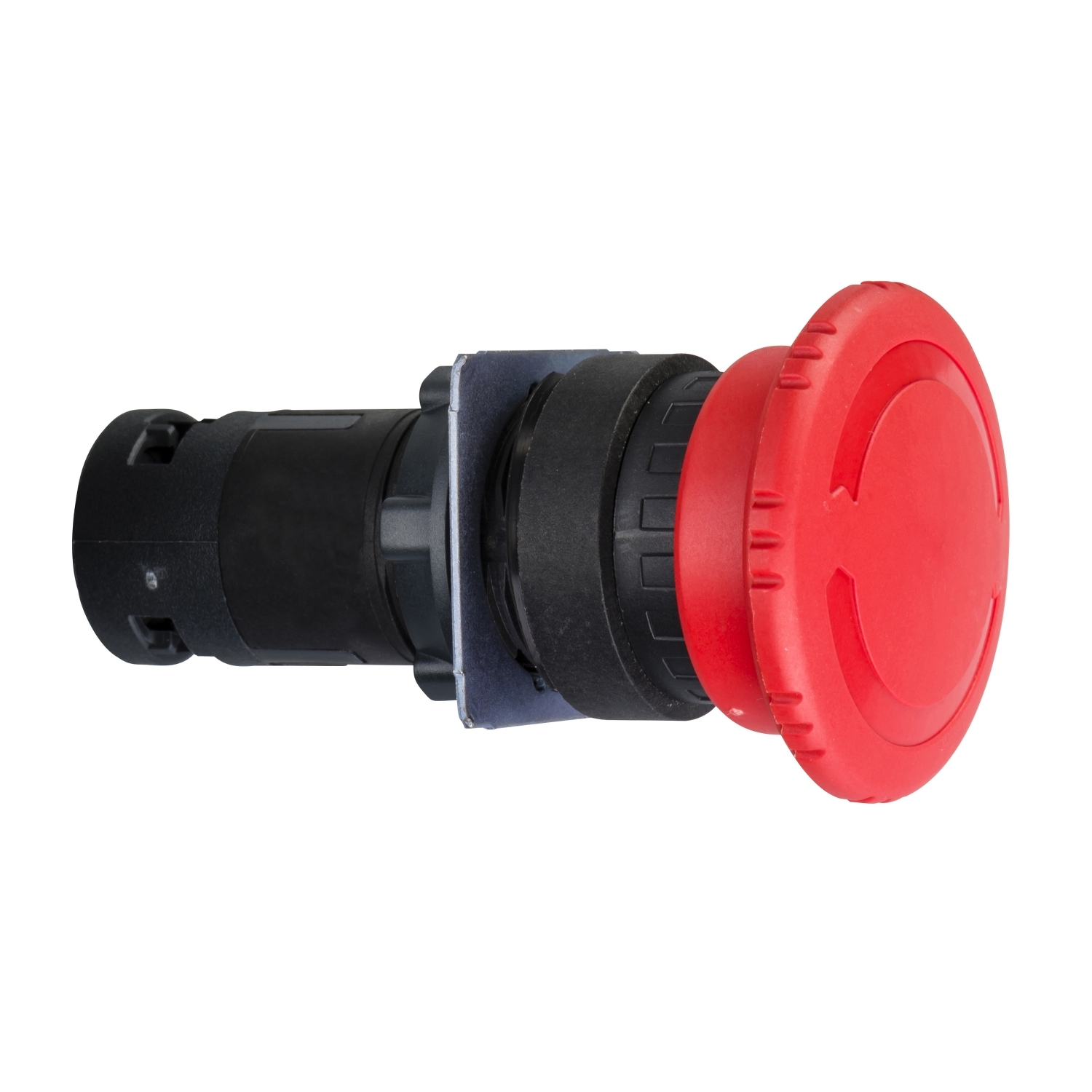

Izklop v sili Ø 22 – rdeča gobasta tip. Ø 40 mm – sprostitev na zasuk 1 NC

XB7ES542P

Podatkovni list: PDF

Predvidena odprema:

12,47 € z DDV

Izklop v sili Ø 22 - rdeča gobasta tip. Ø 40 mm - sprostitev na zasuk 1 NC

Glavno

Montažni premer	22 mm
Izdelek ali sestavni del	Monolitne tipke za izklop v sili
Oblika glave signalne enote	Okroglo
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, 1 x 0,34 do 2 x 2,5 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NC
Profil operaterja	Rdeča Goba Ø 40 mm, Neoznačeno
Ponastavitev	Sprostitev na zasuk
Ponudba izdelkov	Harmony XB7
Tip upravljanja	Mehanski zapahi
Predstavitev naprave	Monolitni izdelek
Prodaja na nedeljivo količino	10
Kratko ime naprave	XB7

Komplementarno

Uporaba kontaktov	Standard
Opis priključka ISO št. 1	(11-12)NC
Kratkostična zaščita	4 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Središče za pritrditev	>= 30 x 40 mm (Podpora plošča) Kovinski – debelina: 1-6 mm >= 30 x 40 mm (Podpora plošča) Plastika – debelina: 2-6 mm
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
Teža izdelka (neto)	0.032 kg
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z IEC 60947-1
[Ui] Nazivna izolacijska napetost	250 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
CAD celotna širina	40 mm
CAD celotna globina	72 mm
Način pritrjevanja	Pritrdilna matica pod glavo: 2-2.4 N.m
Pokrovček/upravljalnik ali barva leče	Rdeča
CAD celotna višina	40 mm
Električna vzdržljivost	1000000 ciklov, DC-13, 0.3 A pri 24 V, stopnja/hitrost delovanja;216000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 0.03 A pri 230 V, stopnja/hitrost delovanja;216000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 0.09 A pri 240 V, stopnja/hitrost delovanja;108000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
[Ie] Nazivni obratovalni tok	0.1 A pri 250 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.22 A pri 125 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.3 A pri 240 V, AC-14, D300 v skladu s/z IEC 60947-5-1 0.6 A pri 120 V, AC-14, D300 v skladu s/z IEC 60947-5-1
Premik kontakta	Počasen izklop
Mehanska vzdržljivost	10000 ciklov
Kompatibilnostna koda	XB7
Električna zanesljivost	λ < 10exp(-6) pri 17 V in 5 mA v skladu s/z IEC 60947-5-4
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Oblika glave vijaka	Križ kompatibilno s/z JIS št. 1 izvijač Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
Montaža naprave	Pritrdilna luknja – premer: 22.5 mm 22,3 +0,4/0 v skladu s/z IEC 60947-1
