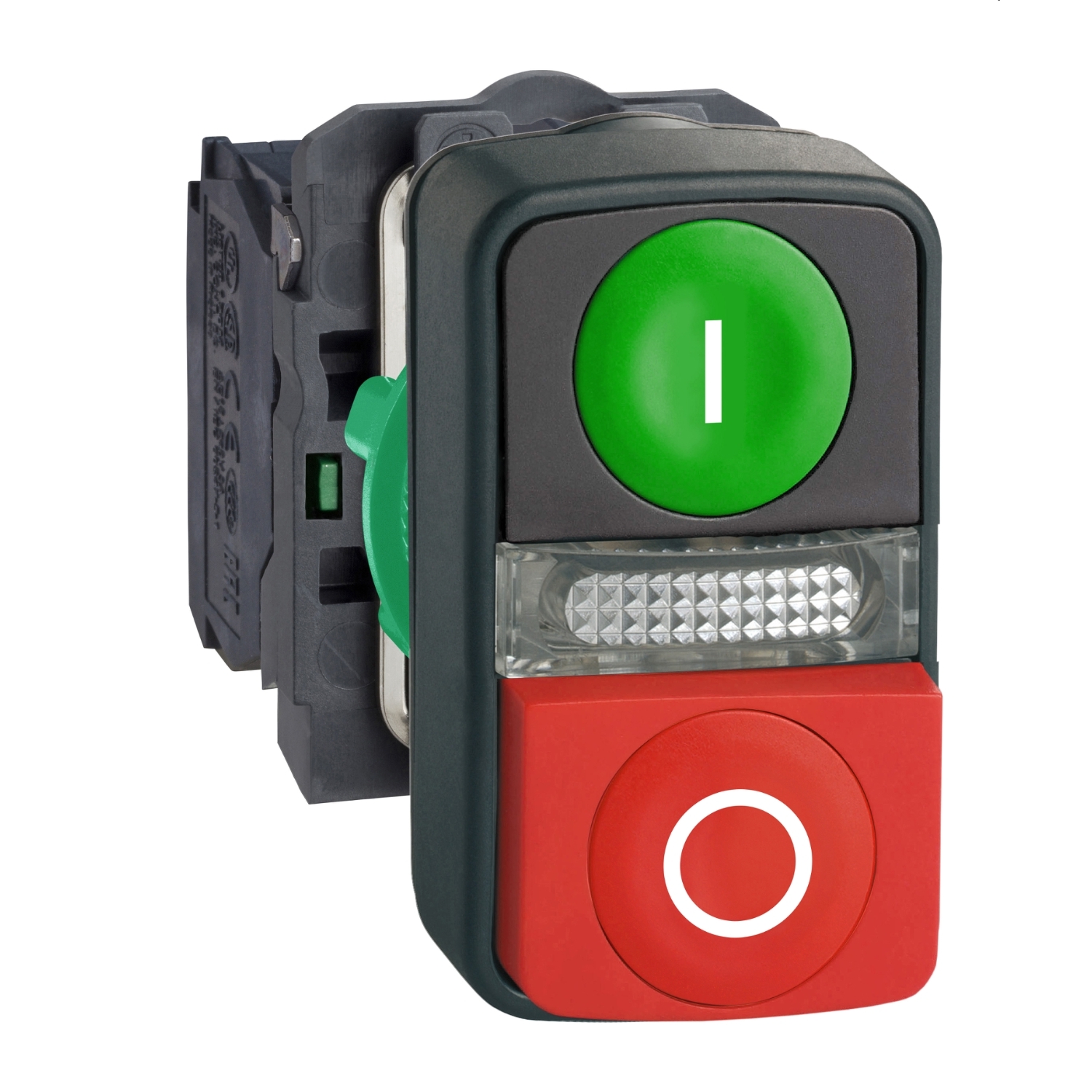

Zelena podometna/rdeča izbočena osvetljena tip. z 2 glavama Ø 22 1NO+1NC 24 V

XB5AW73731B5

Podatkovni list: PDF

Predvidena odprema:

24,30 € z DDV

Zelena podometna/rdeča izbočena osvetljena tip. z 2 glavama Ø 22 1NO+1NC 24 V

Glavno

Montažni premer	22 mm
Izdelek ali sestavni del	Osvetljena tipka z dvojno glavo
Oblika glave signalne enote	Pravokotni
Material roba	Temno siva plastika
Grlo žarnice	Integrirana LED
Ponudba izdelkov	Harmony XB5
Opis operaterjev	Zelena ” I ” – rdeča “O”
Tip glave	Standard
Kratko ime naprave	XB5
Izvor svetlobe	Zaščitena LED
Profil operaterja	1 podometno – 1 izbočena tipka – 1 središčna signalna svetilka
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0,22 mm² Brez konca kabla v skladu s/z IEC 60947-1 Vzmetni terminali, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vzmetni terminali, >= 1 x 0,22 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NO + 1 NC
[Us] Nazivna napajalna napetost	24 V AC/DC pri 50/60 Hz
Tip upravljanja	Povratna vzmet
Materiala pritrditvenega okvirja	Plastika
Premik kontakta	Počasen izklop

Komplementarno

Uporaba kontaktov	Standardni kontakti
Opis priključka ISO št. 1	(11-12)NC (13-14)NO
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Barva označevanja	Črna oznaka, za bele pokrove Bela oznaka pri zelenih, rdečih ali črnih pokrovčkih
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
Življenjska doba	100000 let/o/i/a Pri nazivni napetosti in 25 °C
Tip signalizacije	Stalno
Profil operaterja	Zelena Podometna, I (Bela) Rdeča Projiciranje, O (Bela)
Širina	30 mm
Globina	59 mm
Operativna pot	1.5 mm (NC spreminjanje električnega stanja) 2.6 mm (Brez spreminjanje električnega stanja) 4.3 mm (Skupna pot)
Material kontaktov	Srebrna zlitina (Ag/Ni)
Omejitve napajalne napetosti	19.2-30 V DC 21.6-26.4 V AC
Barva vira svetlobe	Bela
Mehanska vzdržljivost	1000000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.066 kg
Poraba toka	18 mA
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja : 0,1 m
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Možnost prilagajanja	Ne 0
[Us] Nazivna napajalna napetost	24 V
Višina	50 mm
Operativna sila	3.5 N NC spreminjanje električnega stanja 3.8 N Brez spreminjanje električnega stanja
Pokrovček/upravljalnik ali barva leče	Zelena Rdeča
Predstavitev naprave	Kompletni izdelek
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
Prenapetostna vzdržljivost	1 kV v skladu s/z IEC 61000-4-5
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Kompatibilnostna koda	XB5
Električna zanesljivost	λ < 10exp(-6) pri 5 V in 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V in 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z JIS št. 1 izvijač Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
