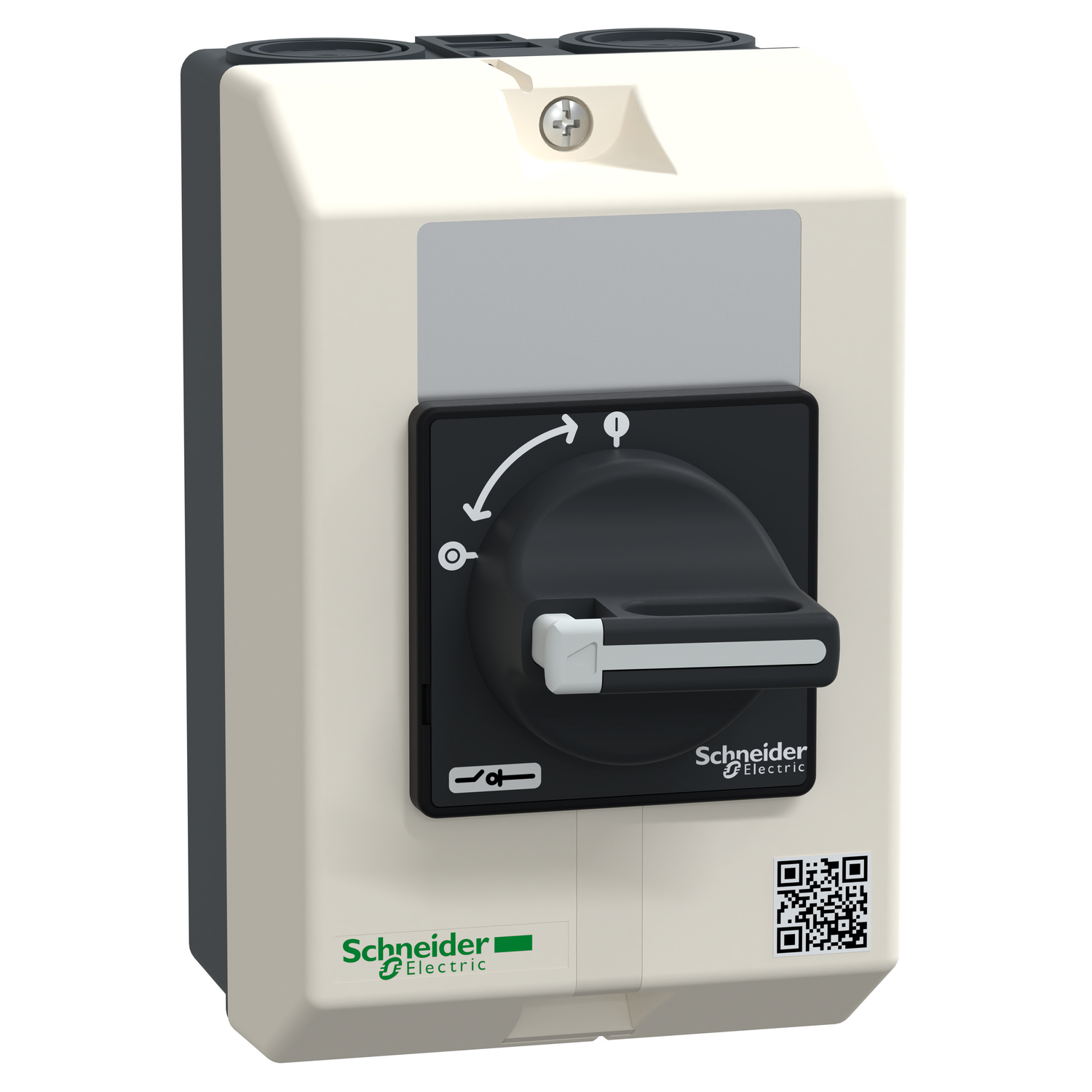

TeSys Vario – vgrajeno ločilno stikalo – 20 A

VBF0GE

Podatkovni list: PDF

Predvidena odprema:

58,17 € z DDV

[Ue] Nazivna operativna napetost	690 V AC
Ustvarjanje zmogljivosti	250 A 400 V AC-21A 250 A 400 V AC-22A 250 A 400 V AC-23A
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Priključki – terminali	Vijačni priključki 10-10 mm² Trden Vijačni priključki 6-6 mm² Prilagodljiv – s kabelskim koncem
[Icm] Nazivni kratkostični priklopni tok	1 kA 400 V Pri Ipeak
Širina	90 mm
Globina	131 mm
Izklopna zmogljivost	200 A 400 V AC-21A) 200 A 400 V AC-22A) 200 A 400 V AC-23A)
Oznaka	0 – 1
Okoljske značilnosti	Standard
Mehanska vzdržljivost	100000 ciklov
Zatezni moment	2.1-2.1 N.m Vijačni priključki
[Icw] Nazivni kratkotrajen nazivni tok	300 A 400 V 1 s
[Ithe] Konvencionalni zaprti/notranji toplotni tok	20 A
Teža izdelka (neto)	0.5 kg
Primerno za izolativnost	Da
Nazivna operativna moč v W	7.5 kW 400 V AC-23) 5.5 kW 400 V AC-3)
Nazivni pogojni tok kratkega stika	10 kA 400 V 25 A aM 10 kA 400 V 25 A gG
Višina	146 mm
Prekinitveni razred obratovanja	30
Osnovna dimenzija	60 x 60 mm
Električna vzdržljivost	100000 ciklov AC-21 30000 ciklov DC-1 do 5
[Ie] Nazivni obratovalni tok	14.5 A AC-23A)400 V
Kompatibilnostna koda	Zaprto ločilno stikalo
Požarna odpornost	960 °C IEC 60595-2-1
