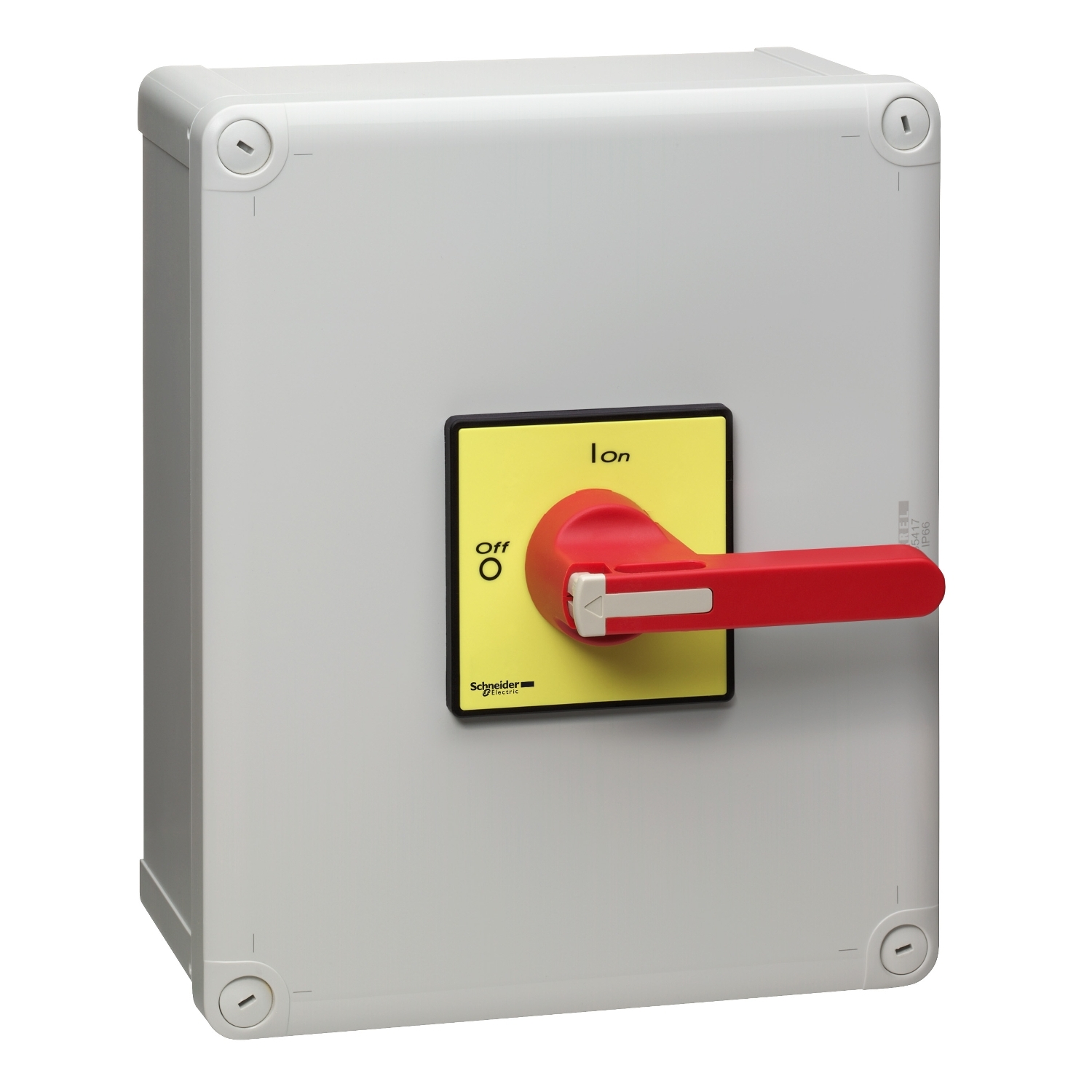

TeSys Vario – vgrajeno ločilno stikalo za izklop v sili – 140 A

VCF6GEN

Podatkovni list: PDF

Predvidena odprema:

293,79 € z DDV

Barva ročaja	Rdeča
Izdelek ali sestavni del	Zaprto ločilno stikalo za zaustavitev v sili
Ime izdelka	TeSys VARIO
Raven zmogljivosti	Visoka zmogljivost
Opis polov	3P
Tip upravljanja	Dolga ročica
Ponudba	TeSys
Tip krmiljenja	Vrtljivia ročica
Kratko ime naprave	VCF
Zaklepanje vrtljive ročice	1 do 3 ključavnice 4-8 mm
Barva ročaja prednje plošče	Rumena

[Ue] Nazivna operativna napetost	690 V AC
Ustvarjanje zmogljivosti	1750 A 400 V AC-21A 1750 A 400 V AC-22A 1750 A 400 V AC-23A
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Priključki – terminali	Vijačni priključki 70-70 mm² Prilagodljiv – s kabelskim koncem Vijačni priključki 95-95 mm² Trden
[Icm] Nazivni kratkostični priklopni tok	2.8 kA 400 V Pri Ipeak
Širina	241 mm
Globina	191 mm
Izklopna zmogljivost	1400 A 400 V AC-21A) 1400 A 400 V AC-22A) 1400 A 400 V AC-23A)
Oznaka	0 – 1
Okoljske značilnosti	Standard
Mehanska vzdržljivost	30000 ciklov
Zatezni moment	22.6-22.6 N.m Vijačni priključki
[Icw] Nazivni kratkotrajen nazivni tok	2100 A 400 V 1 s
[Ithe] Konvencionalni zaprti/notranji toplotni tok	140 A
Teža izdelka (neto)	2.19 kg
Primerno za izolativnost	Da
Nazivna operativna moč v W	45 kW 400 V AC-23) 37 kW 400 V AC-3)
Nazivni pogojni tok kratkega stika	10 kA 400 V 200 A aM 10 kA 400 V 200 A gG
Višina	291 mm
Prekinitveni razred obratovanja	30
Osnovna dimenzija	90 x 90 mm
Električna vzdržljivost	30000 ciklov AC-21 30000 ciklov DC-1 do 5
[Ie] Nazivni obratovalni tok	83 A AC-23A)400 V
Kompatibilnostna koda	Zaprto ločilno stikalo
Požarna odpornost	960 °C IEC 60595-2-1
