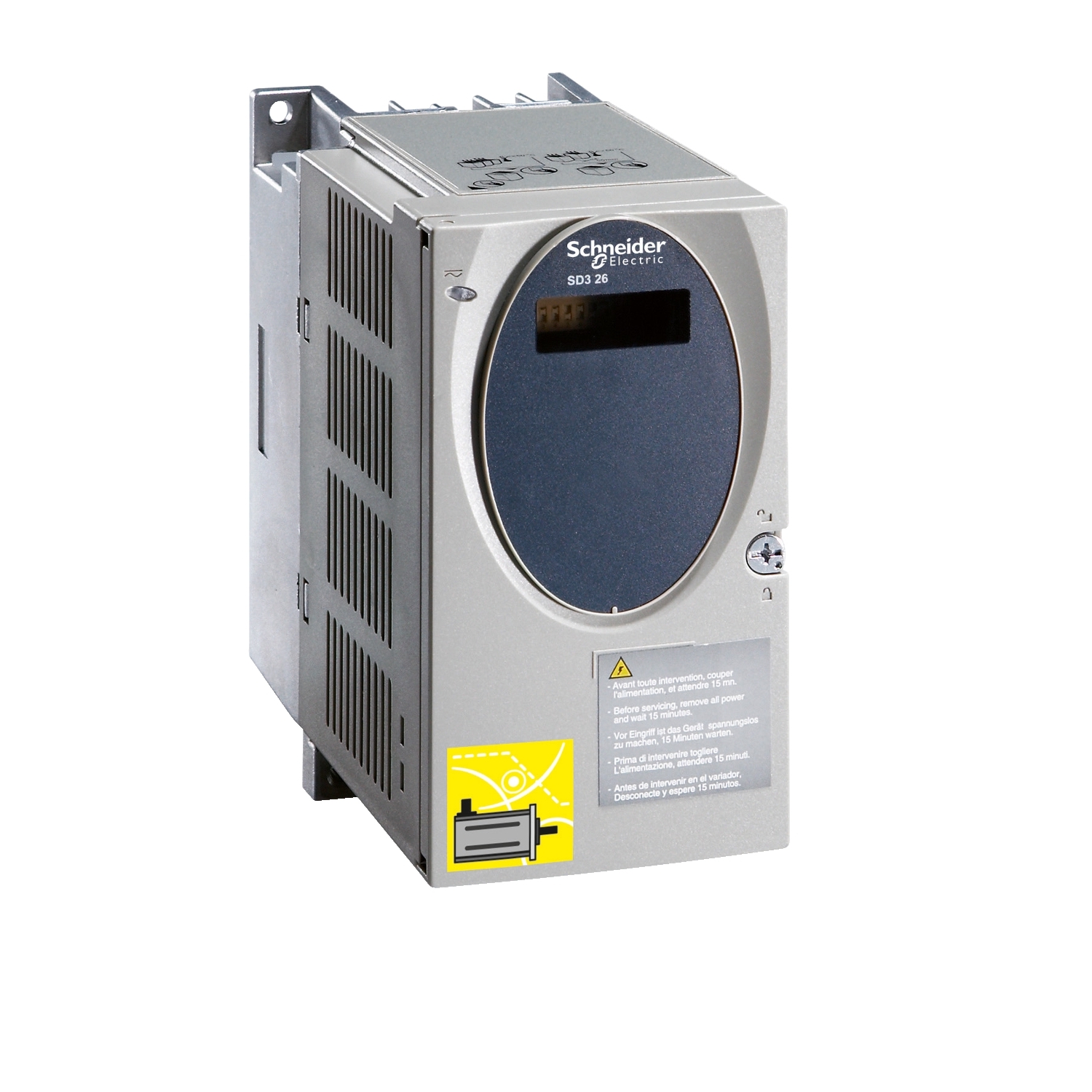

Lexium krmilni pogon – SD326 – impulz/smer – 2,5 A

SD326DU25S2

Podatkovni list: PDF

Predvidena odprema:

904,02 € z DDV

Serija izdelka	Lexium SD3
Izdelek ali sestavni del	Premični koračni pogon
Kratko ime naprave	SD326
Omejitve napajalne napetosti	100…120 V 200…240 V

Format pogona	Blok
Število faz omrežja	Enofazni
[Us] Nazivna napajalna napetost	100 do 120 V – 15 do 10 % 200 do 230 V – 15 do 10 %
Tip napajalne napetosti	AC/DC
Omejitve omrežne frekvence	50…60 Hz – 15 do 10 %)
Komunikacijski vmesnik	Impulz/smer, Integriran
Maksimalni motorni fazni tok	2,5 A
Nominalna moč	180 W 115 V 270 W 230 V
Tok kratkega stika	0,5 kA
Vrednost povezane varovalke	6 A 115 V 6 A 230 V
Prenapetostna kategorija	III
Vklopni tok	60 A
Maksimalen tok uhajanja	30 mA IEC 60990-3
Stanje napetosti 0 zagotovljeno	<= 5 V za Vhodni signali optospojnika 24 V <= 0.5 V za 5 V vhodni signali optokouplerja
Stanje napetosti 1 zagotovljeno	15 do 30 V za Vhodni signali optospojnika 24 V 2.5…5.25 V za 5 V vhodni signali optokouplerja
Vhodni tok	25 mA 5 V vhodni signali optokouplerja 7 mA Vhodni signali optospojnika 24 V
Maksimalna vhodna frekvenca	200 kHz za Vhodni signali optospojnika 24 V 200 kHz za 5 V vhodni signali optokouplerja
Maksimalna preklopna napetost	30 V DC Izhod signala pripravljenosti)
Maksimalen preklopni tok	200 mA Izhod signala pripravljenosti)
Maksimalen padec napetosti	<1 V 50 mA obremenitev Izhod signala pripravljenosti
Tip hlajenja	Naravna konvekcija
Maksimalna mehanska hitrost	3000 rpm
Višina	145 mm
Širina	72 mm
Globina	140 mm
Odporno proti udarcu	15 gn za 11 ms v skladu s/z IEC 60068-2-27
Teža izdelka	1,1 kg
