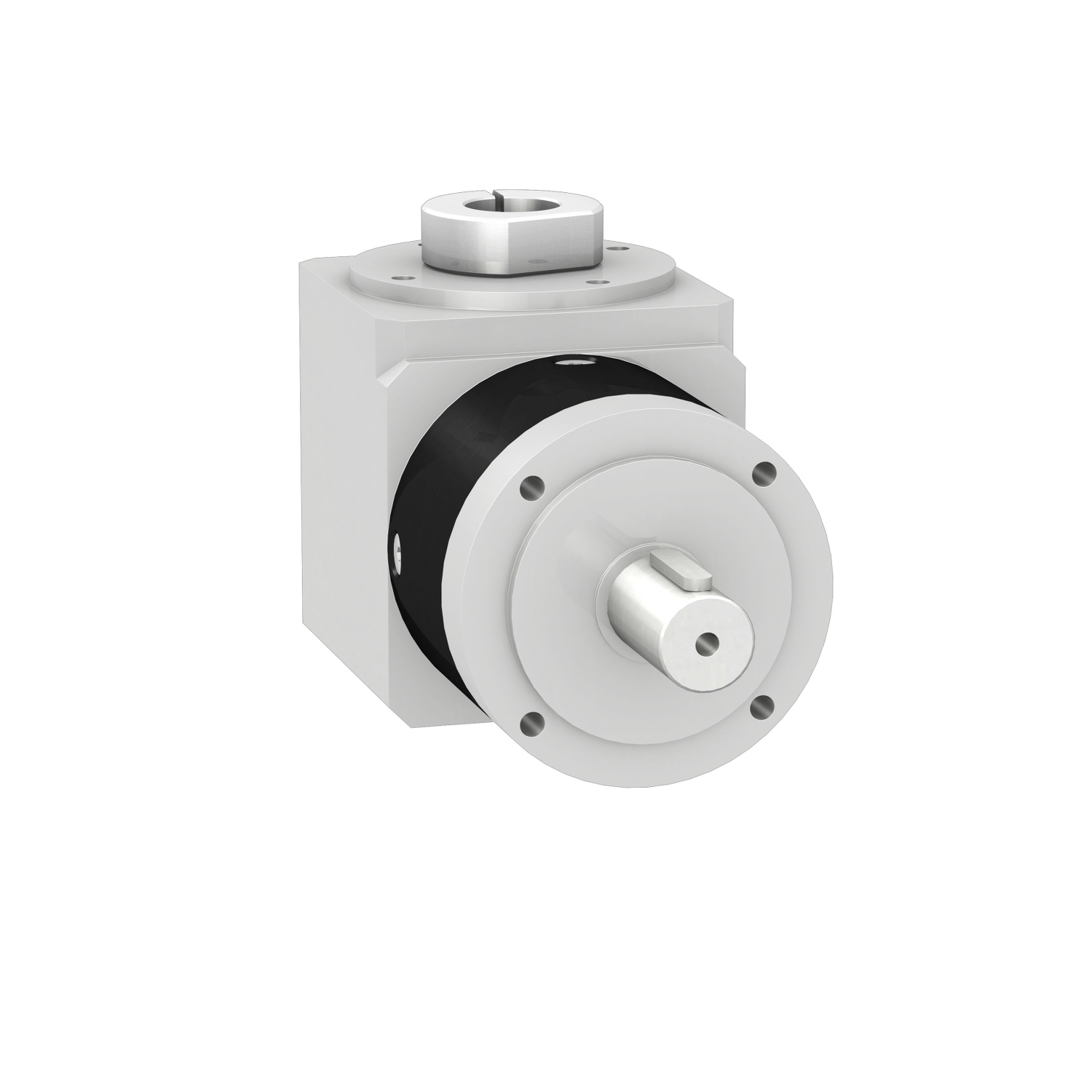

Oglat menjal. z ravn. zobn. GBY – Ø 80 mm – red. 8:1 < 13 kot. min. – 50 Nm

GBY080008K

Podatkovni list: PDF

Predvidena odprema:

1.144,67 € z DDV

Združljivost skupine izdelkov	Lexium 32i Lexium SD3 Lexium 52 Lexium 62 ILM Lexium 32 Lexium 62 Lexium ILS
Tip ohišja	Ravni zobje
Izdelek ali sestavni del	Kotni planetarni menjalnik
Kratko ime naprave	GBY
Združljivost izdelkov	BMI 70 mm, 2 BMH 70 mm, 2 BMH 70 mm, 3 BSH 70 mm, 2 BMH 100 mm, 1 BSH 100 mm, 1 BRS3 ILS 85 mm, 1 ILS 85 mm, 2 ILS 85 mm, 3 SH3 MH3 ILM
Zunanji premer menjalnika	80 mm
Razmerje zmanjšanja	8: 1

Maksimalen torzijski odmev	13 arc.min
Trdnost torzij	6 N.m/arcmin
Barva ohišja	Črna
Material ohišja	Črni eloksirani aluminij
Material gredi	C 45
Dodatne informacije	Podmazan doživljensko
Življenjska doba v urah	30000 h 100 rpm 30 °C
Montažni položaj	Katerikoli položaj
Učinkovitost	94 %
Maksimalna radialna sila Fr	650 N 100 rpm, Sila pri srednji razdalji od izhodne osi med 30000 urami na 30 °C
Maksimalna osna sila Fa	1200 N 100 rpm, Med 30000 urami pri 30°C
moment of inertia	0,809 kg.cm²
Stalni izhodni navor	50 N.m 100 rpm 30 °C
Maksimalni izhodni navor	80 N.m pri 100 rpm pri 30 °C
Teža izdelka	4,4 kg
Input diameter	19,0 mm
Brez obremenitve navora	0,1 N.m
Razmerje zmanjšanja	8
Kompatibilnostna koda	GBY
Internal length	144,0 mm
