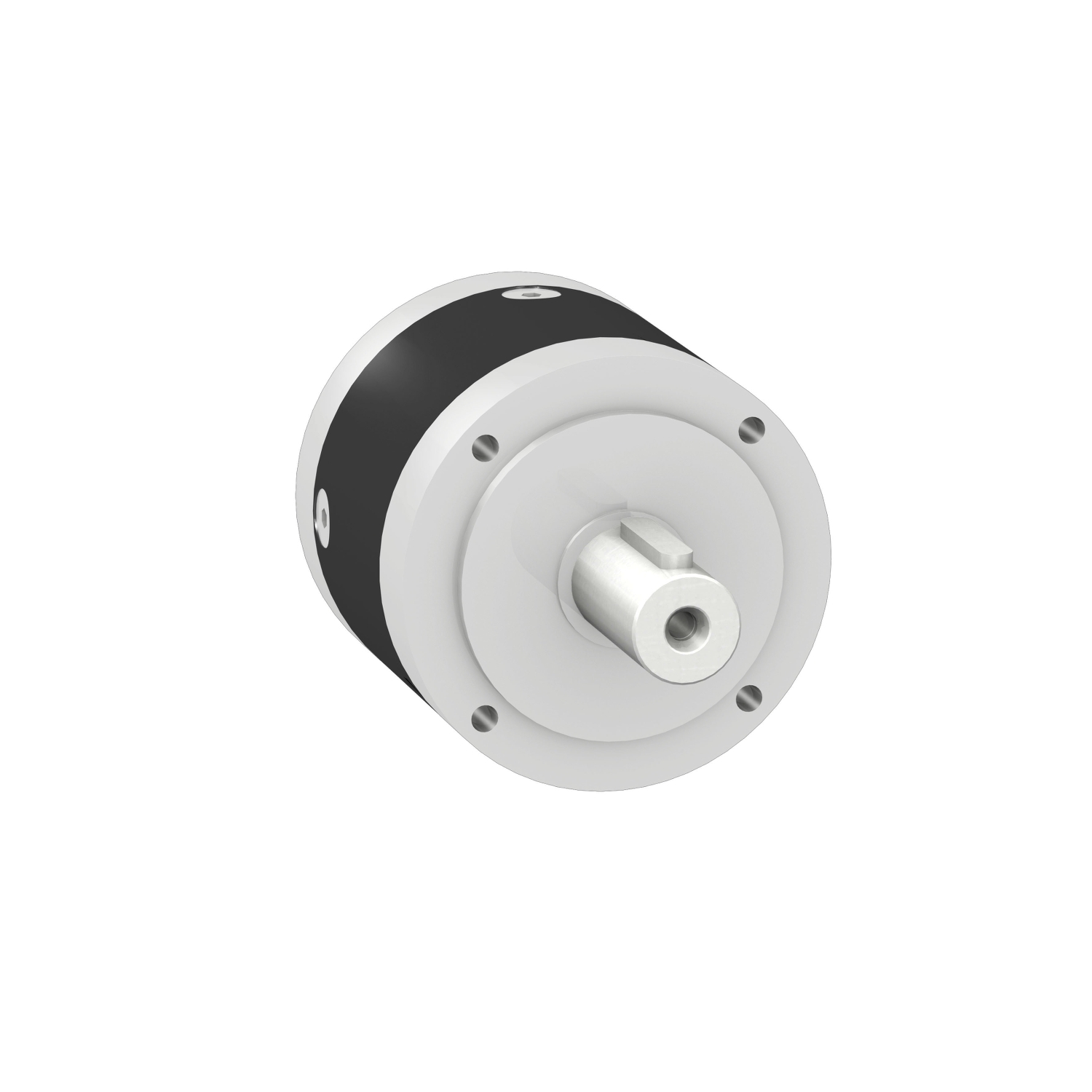

Menjalnik z ravnimi zob. GBX – Ø 60 mm – redukc. 20:1, 12 kot. min. – 44 N.m

GBX060020K

Podatkovni list: PDF

Predvidena odprema:

599,33 € z DDV

Združljivost skupine izdelkov	Lexium 62 ILM Lexium 52 Lexium ILS Lexium 62 Lexium ILA Lexium 28 Lexium SD3 Lexium ILE Lexium 32
Tip ohišja	Ravni zobje
Izdelek ali sestavni del	Planetarni menjalnik
Kratko ime naprave	GBX
Združljivost izdelkov	BSH 55 mm, 1 BSH 55 mm, 2 BRS3 ILE 66 mm, 1 ILE 66 mm, 2 ILA 57 mm, 1 ILA 57 mm, 2 ILS 57 mm, 1 ILS 57 mm, 2 ILS 57 mm, 3 BCH2 60 mm, 1 SH3 MH3 ILM
Zunanji premer menjalnika	60 mm
Razmerje zmanjšanja	20: 1

Maksimalen torzijski odmev	12 arc.min
Trdnost torzij	2,5 N.m/arcmin
Barva ohišja	Črna
Material ohišja	Črni eloksirani aluminij
Material gredi	C 45
Dodatne informacije	Podmazan doživljensko
Življenjska doba v urah	30000 h 100 rpm 30 °C
Montažni položaj	Katerikoli položaj
Učinkovitost	94 %
Maksimalna radialna sila Fr	340 N 100 rpm, Sila pri srednji razdalji od izhodne osi med 30000 urami na 30 °C
Maksimalna osna sila Fa	450 N 100 rpm, Med 30000 urami pri 30°C
moment of inertia	0,075 kg.cm²
Stalni izhodni navor	44 N.m 100 rpm 30 °C
Maksimalni izhodni navor	70 N.m pri 100 rpm pri 30 °C
Teža izdelka	1,1 kg
Input diameter	14,0 mm
Brez obremenitve navora	0,05 N.m
Razmerje zmanjšanja	20
Kompatibilnostna koda	GBX
Internal length	67,5 mm
