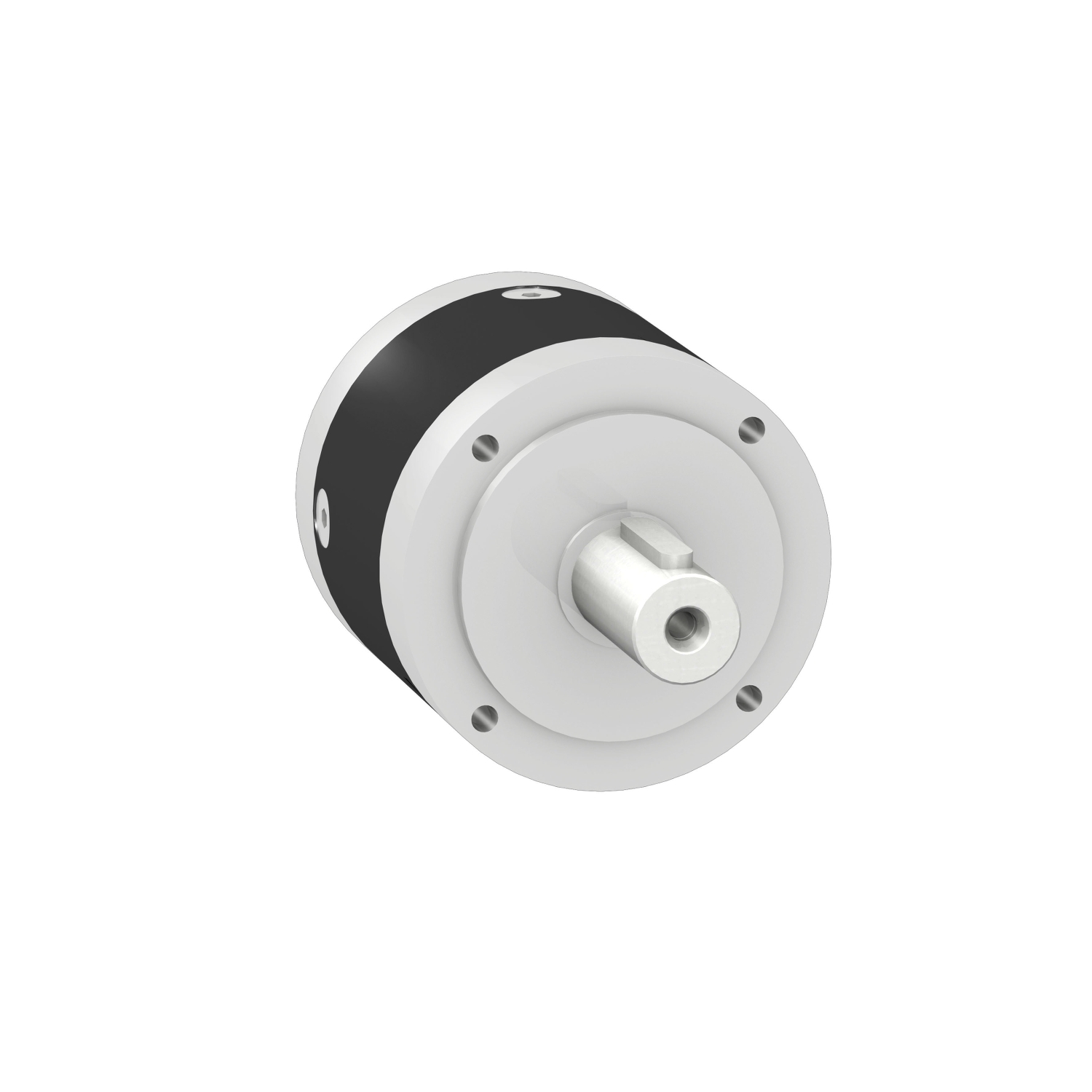

Menjalnik z ravnimi zob. GBX – Ø 80 mm – redukc. 5:1, 7 kot. min. – 110 N.m

GBX080005K

Podatkovni list: PDF

Predvidena odprema:

550,83 € z DDV

Združljivost skupine izdelkov	Lexium SD3 Lexium 32 Lexium 28 Lexium 62 Lexium 62 ILM Lexium ILS Lexium 32i Lexium 52
Tip ohišja	Ravni zobje
Izdelek ali sestavni del	Planetarni menjalnik
Kratko ime naprave	GBX
Združljivost izdelkov	BMI 70 mm, 2 BMI 70 mm, 3 BMH 100 mm, 1 BMH 100 mm, 2 BMH 100 mm, 3 BSH 100 mm, 1 BSH 100 mm, 2 BSH 100 mm, 3 BRS3 ILS 85 mm, 1 ILS 85 mm, 2 ILS 85 mm, 3 BCH2 80 mm, 1 BCH2 80 mm, 2 SH3 MH3 ILM
Zunanji premer menjalnika	80 mm
Razmerje zmanjšanja	5: 1

Maksimalen torzijski odmev	7 arc.min
Trdnost torzij	6 N.m/arcmin
Barva ohišja	Črna
Material ohišja	Črni eloksirani aluminij
Material gredi	C 45
Dodatne informacije	Podmazan doživljensko
Življenjska doba v urah	30000 h 100 rpm 30 °C
Montažni položaj	Katerikoli položaj
Učinkovitost	96 %
Maksimalna radialna sila Fr	650 N 100 rpm, Sila pri srednji razdalji od izhodne osi med 30000 urami na 30 °C
Maksimalna osna sila Fa	1200 N 100 rpm, Med 30000 urami pri 30°C
moment of inertia	0,45 kg.cm²
Stalni izhodni navor	110 N.m 100 rpm 30 °C
Maksimalni izhodni navor	176 N.m pri 100 rpm pri 30 °C
Teža izdelka	2,1 kg
Input diameter	19,0 mm
Brez obremenitve navora	0,1 N.m
Razmerje zmanjšanja	5
Kompatibilnostna koda	GBX
Internal length	72,0 mm
