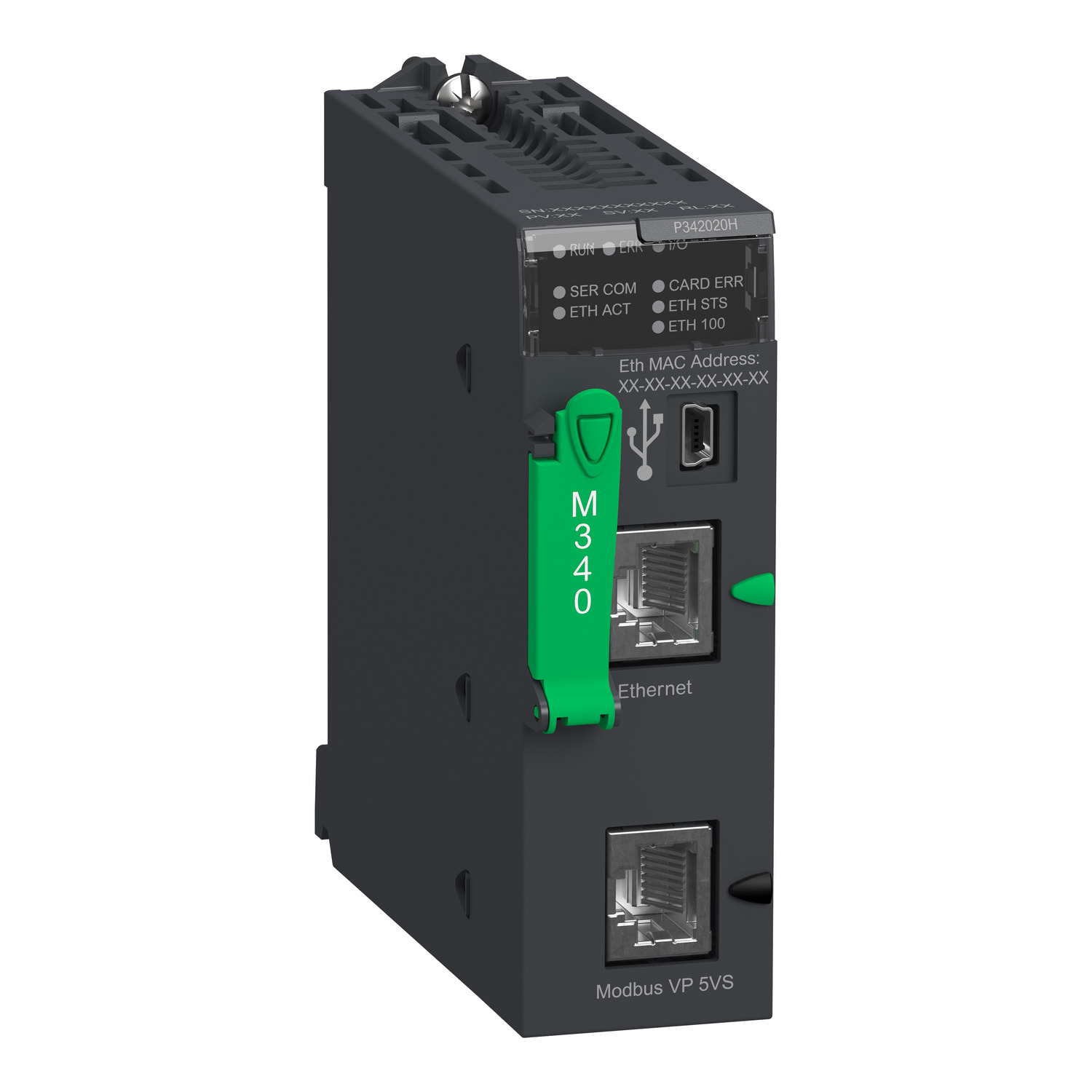

Modul proces. M340 – maks. 1024 diskreten + 256 analogni I/O – Modbus – Ethernet

BMXP342020H

Podatkovni list: PDF
Predvidena odprema:

1.491,45 € z DDV

Modul proces. M340 - maks. 1024 diskreten + 256 analogni I/O - Modbus - Ethernet

Glavno

Izdelek ali sestavni del Modul procesorja
Ponudba izdelkov Modicon M340 programabilna platforma
Število rež 11
Koncept Prozorno
CANopen
Število aplikacijsko specifičnih kanalov 36
Analogna zmogljivost procesorja I/O 256 I/O Konfiguracija z več stojali
66 I/O Konfiguracija z enim stojalom
Uporaba izdelka za specifične aplikacije Za težka okolja
Spremljanje Diagnostični števci Modbus
Števci dogodkov Modbus
Število omar/stojal 4
Diskretna zmogljivost procesorja I/O 1024 I/O Konfiguracija z več stojali
704 I/O Konfiguracija z enim stojalom

Komplementarno

Privzeta velikost objektnih območij 1024 %MWi internal words Locirani notranji podatki
256 % KWi constant words Locirani notranji podatki
512 %Mi Locirani notrani biti
Maksimalna velikost objektnih območij 256 kB Nelocirani notranji podatki
32634 %Mi Locirani notrani biti
Število naslovov 0-248 za Znakovni način
0-248 za Modbus
Ethernet vhod 10BASE-T/100BASE-TX
Število naprav na segment 0-32 Znakovni način)
0-32 Modbus)
Stanje LED 1 LED (Zelena) Aktivnost na Ethernet omrežju(ETH ACT)
1 LED (Zelena) Procesor teče (RUN)
1 LED (Zelena) Stanje Ethernet omrežja (ETH STS)
1 LED (Rdeča) Hitrost podatkov (ETH 100)
1 LED (Rdeča) Napaka na I/O modulu (I/O)
1 LED (Rdeča) Napaka pomnilniške kartice (CARD ERR)
1 LED (Rdeča) Procesorska ali sistemska napaka (ERR)
1 LED (Rumena) Aktivnost na Modbus (SER COM)
Oznaka CE
Struktura aplikacije 64 nalog za dogodke
1 periodična hitra naloga
Brez pomožne naloge
1 ciklična/periodična glavna naloga
Maksimalna dolžina povezave <15 m Serijska povezava ni izolirana Znakovni način Segment
<15 m Serijska povezava ni izolirana Modbus Segment
<40 m Serijska povezava izolirana Znakovni način Segment
<40 m Serijska povezava izolirana Modbus Segment
Število naprav 2 Točka-točka Znakovni način
2 Točka-točka Modbus
Število navodil na ms 6,4 Kinst/ms 65 % Booleanski + 35 % fiksni aritmetični
8,1 Kinst/ms 100 % Boolean
Krmilni kanali Programljive zanke
Integriran tip povezave Neizolirana zaporedna povezava RJ45 Znakovni način Asinhroni v osnovnem pasu, RS232C 2 zavita zaščitena para 0,3 do 19,2 kbit/s Polni duplex
Neizolirana zaporedna povezava RJ45 Znakovni način Asinhroni v osnovnem pasu, RS485 1 zaščiteni zavit par 0,3 do 19,2 kbit/s Polovični duplex
Neizolirana zaporedna povezava RJ45, Glavni/podrejeni Modbus, RTU/ASCII Asinhroni v osnovnem pasu, RS232C 1 zaščiteni zavit par 0,3 do 19,2 kbit/s Polovični duplex
Neizolirana zaporedna povezava RJ45, Glavni/podrejeni Modbus, RTU/ASCII Asinhroni v osnovnem pasu, RS485 1 zaščiteni zavit par 0,3 do 19,2 kbit/s Polovični duplex
USB vhod 12 Mbitov/s
Ethernet TCP/IP RJ45 1 zavit par 10/100 Mbitov/s
Zmogljivost procesorja komunikacijskega modula 2 Ethernet komunikacijski modul
4 Modul z AS-vmesnikom
Zahteve 1 K podatkovnih bitov na zahtevo Znakovni način
252 podatkovnih bitov na RTU prošnjo Modbus
504 podatkovnih bitov na ASCII prošnjo Modbus
Napajanje Notranje napajanje preko stojala
Poraba toka 95 mA 24 V DC
Teža izdelka (neto) 0.205 kg
Sistemska obremenitev 0.13 ms za Hitra naloga
0.7 ms za Glavno opravilo
Komunikacijska storitev Upravljanje s pasovno širino, Ethernet TCP/IP
Urednik podatkov, Ethernet TCP/IP
Modbus TCP sporočanje, Ethernet TCP/IP
Rack viewer, Ethernet TCP/IP
Skrbnik omrežja SNMP, Ethernet TCP/IP
Čas izvedbe na navodila 0,12 µs Boolean
0,17 µs Besede dvojne dolžine
0,25 µs Besede ene dolžine
1,16 µs Plovne točke
Krmilni parameter En CRC na vsak okvir (RTE) Modbus
En LRC na vsak okvir (ASCII) Znakovni način
En LRC na vsak okvir (ASCII) Modbus
Dolžina zbiralke 0-10 m Serijska povezava ni izolirana Znakovni način Segment
0-10 m Serijska povezava ni izolirana Modbus Segment
0-1000 m Serijska povezava izolirana Znakovni način Segment
0-1000 m Serijska povezava izolirana Modbus Segment
0-15 m Znakovni način Točka-točka
0-15 m Modbus Točka-točka
Opis pomnilnika Priložena pomnilniška kartica (BMXRMS008MP) Varnostno kopiranje programov, konstant, simbolov in podatkov
Notranji RAM 4096 kB
Notranji RAM 256 kB Podatki
Notranji RAM 3584 kB Konstante in simboli programa
Priložena pomnilniška kartica (BMXRMS008MP) Aktiviranje standardnega spletnega strežnika, razred B10
