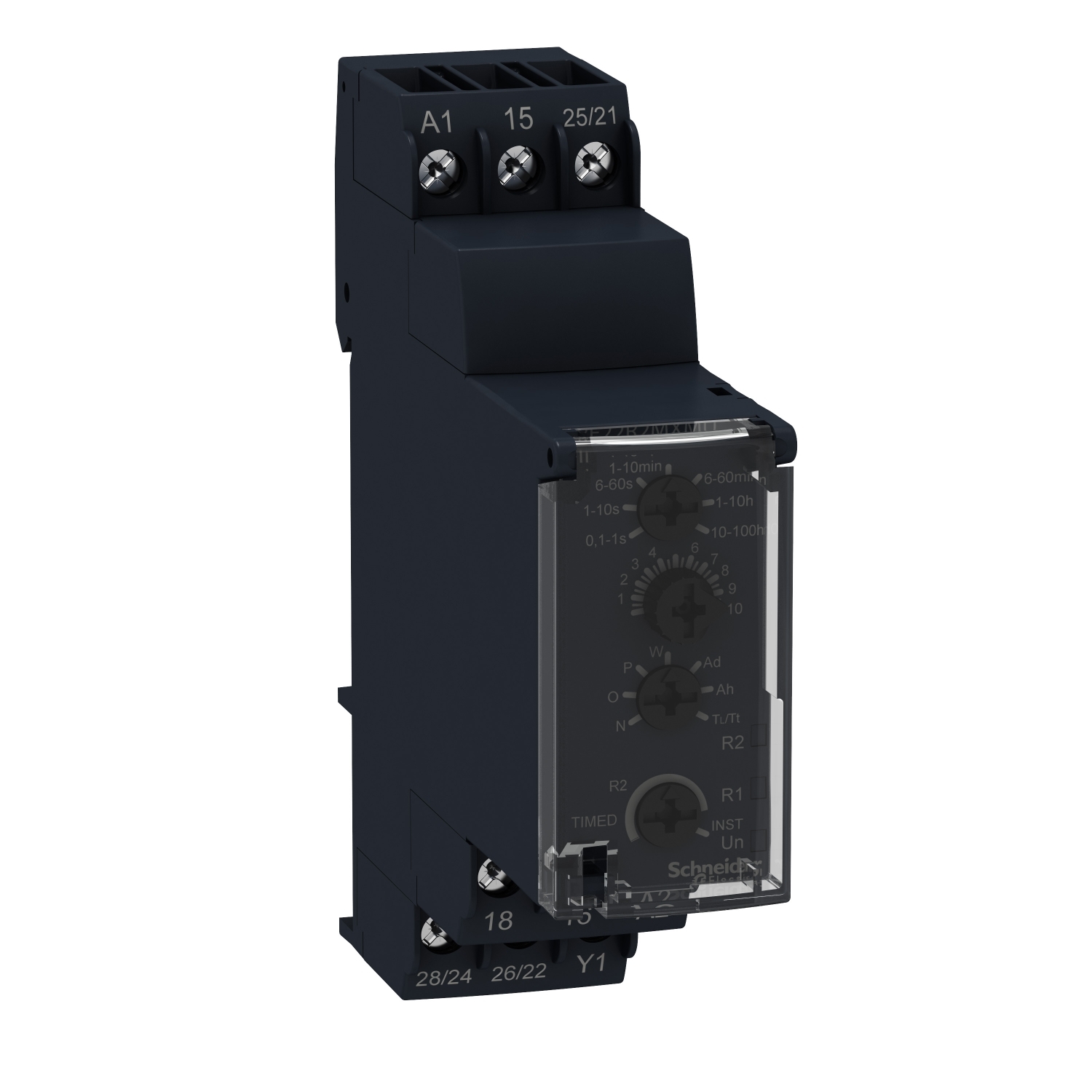

Multifunkcijski časovni rele – 24 V DC / 24 do 240 V AC – 2 C/O

RE22R2MXMU

Podatkovni list: PDF

Predvidena odprema:

65,90 € z DDV

Multifunkcijski časovni rele - 24 V DC / 24 do 240 V AC - 2 C/O

Glavno

Priključki – terminali	Vijačni konektorji
Izdelek ali sestavni del	Modularni časovni rele
Tip kontakta in sestava	2 C/O
Nominalni izhodna moč	8 A
[In] Nazivni tok	5 A
Tip izhoda	Rele
Tip diskretnega izhoda	Rele
Ponudba izdelkov	Harmony časovni releji
[Uc] Krmilna napetost	24 V 24 do 240 V
Kratko ime naprave	RE22

Komplementarno

Število funkcij	9
Poraba energije v W	0.7 W pri 24 V DC
Funkcija na voljo	Ad- Impulzni rele z zakasnitvijo s krmilnim signalom-2 C/O Ah- Impulzni rele z zakasnitvijo (enojni cikel) s krmilnim signalom-2 C/O N- varnostni rele-2 C/O O- zakasnjen rele Safe-guard-2 C/O P- rele z zakasnitvijo impulza s fiksno dolžino impulza-2 C/O Pt – rele z zakasnitvijo impulza s fiksno dolžino impulza in pavzo/sumiranjem-2 C/O TI- Bistabilni rele z vklopljenim krmilnim signalom-2 C/O Tt-Bistabilni rele s ponovnim proženjem z vklopljenim krmilnim signalom-2 C/O W- Intervalni rele z izklopljenim krmilnim signalom-2 C/O
Teža izdelka (neto)	0.09 kg
Montažni položaj	Katerikoli položaj Glede na normalno navpično montažno ravnino
Napetostni premik/odmik	+/- 0,2 %/V
Čas ponastavitve	120 ms Ob de-energizaciji
Priključki – terminali	Vijačne sponke, 2 x 1,5 mm² s kabelskim koncem Vijačne sponke, 2 x 2,5 mm² Brez konca kabla
Območje časovnega zamika	0,1 do 1 s 1 do 10 h 1 do 10 s 6 do 60 min 10 do 100 h 6 do 60 s 1 do 10 min
Montažna podpora	35 mm DIN letev v skladu s/z IEC 60715
Tip časovne zakasnitve	Zakasnitev impulza – Ad- Impulzni rele z zakasnitvijo s krmilnim signalom Zakasnitev impulza – Ah- Impulzni rele z zakasnitvijo (enojni cikel) s krmilnim signalom Varnostna zaščita – N- varnostni rele Varnostna zaščita – O- zakasnjen rele Safe-guard Zakasnitev impulza – P- rele z zakasnitvijo impulza s fiksno dolžino impulza Zakasnitev impulza – Pt – rele z zakasnitvijo impulza s fiksno dolžino impulza in pavzo/sumiranjem Bistabilni – TI- Bistabilni rele z vklopljenim krmilnim signalom Bistabilni – Tt-Bistabilni rele s ponovnim proženjem z vklopljenim krmilnim signalom interval – W- Intervalni rele z izklopljenim krmilnim signalom Ad, Ah, N, O, P, Pt, TI, Tt, W Zakasnitev impulza Varnostna zaščita Bistabilni interval
Izklopna zmogljivost	2000 VA
Material ohišja	Samo-gašenje
Stanje LED	Zelena LED (Utripajoč) za Merjenje časa v teku Zelena LED (Stalno) za Vklop Rumena LED za Rele energiziran
Širina	22.5 mm
Frekvenca napajanja	50 do 60 Hz +/- 5 %
Natančnost ponovitve	+/- 0,5 % v skladu s/z IEC 61812-1
Podatki o zanesljivosti	B10d = 170000 MTTFd = 182,6 let
Tip kontakta in sestava	1 C/O Časovni kontakt 1 C/O Časovni ali trenutni kontakt 2 C/O
Nastavitev točnosti časovne zakasnitve	+/- 10 % celotnega obsega pri 25 °C v skladu s/z IEC 61812-1
Maksimalni odzivni čas	100 ms
Tip krmiljenja	Vrtljiv gumb Prednja plošča S testnim gumbom
Izolacijska upornost	100 MOhm pri 500 V DC v skladu s/z IEC 60664-1
Odpornost na mikro-razpoke	10 ms
Poraba energije v VA	50-50 VA pri 240 V AC
Minimalno trajanje impulza	30 ms 100 ms Pod obremenitvijo
Maksimalen preklopni tok	8 mA
Napetostno območje	0,85 do 1,1 Us
Maksimalna preklopna napetost	250 V
Funkcionalnost	Multifunkcija
Temperature drift	+/- 0,05 %/°C
[Us] Nazivna napajalna napetost	24 do 240 V AC 24 V DC
Minimalni preklopni tok	10 mA pri 5 V
Električna vzdržljivost	100000 ciklov za Upor obremenitev, 8 A pri 250 V, AC
Mehanska vzdržljivost	10000000 ciklov
[Uimp] Nazivna napetostna napetost ob impulzu	5 kV za 1.2-50 µs v skladu s/z IEC 60664-1 5 kV v skladu s/z IEC 61812-1
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
