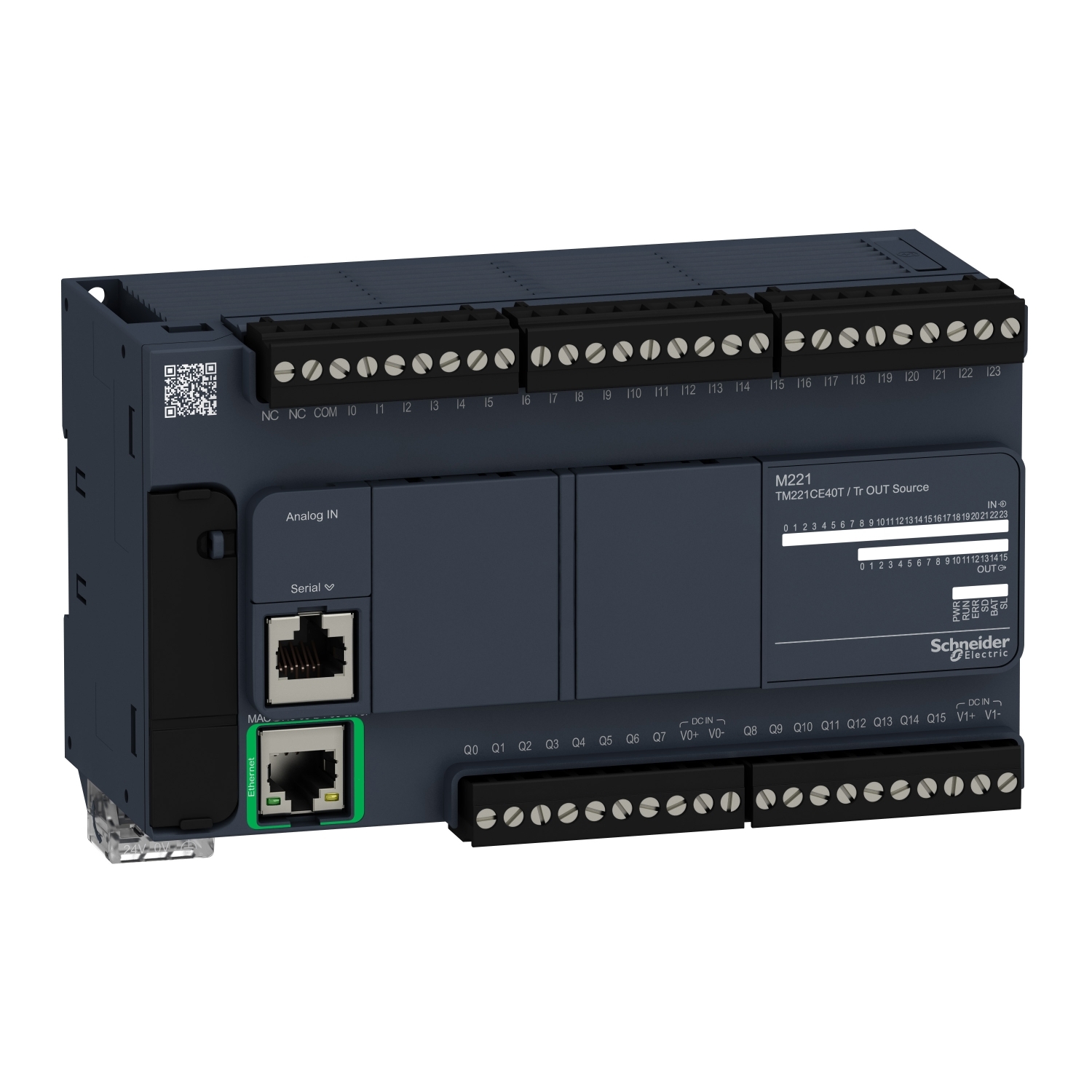

Krmilnik M221 40 IO tranzistor PNP Ethernet

TM221CE40T

Podatkovni list: PDF

Predvidena odprema:

397,96 € z DDV

Krmilnik M221 40 IO tranzistor PNP Ethernet

Glavno

Število diskretnih izhodov	16 Tranzistor 2 Hiter izhod
Izdelek ali sestavni del	Logični krmilnik
Tip diskretnega izhoda	Tranzistor
Ponudba izdelkov	Modicon M221
Število analognih vhodov	2 pri 0 do 10 V
Tok diskretnega izhoda	0,5 A
Napetost diskretnega izhoda	24 V DC
[Us] Nazivna napajalna napetost	24 V DC
Število diskretnih vhodov	24 , Diskretni vhod 4 Hiter vhod v skladu s/z IEC 61131-2 tip 1

Komplementarno

Vhodna impedanca	3.4 kOhm za Diskretni vhod 100 kOhm za Analogni vhod 4,9 kOhm za Hiter vhod
Maksimalna poraba energije v W	17 W pri 24 V (Z maksimalnim številom I/O razširitvenih modulov) 4.9 W pri 24 V (Brez I/O razširitvenega modula)
Vklopni tok	35 A
Tip napetosti diskretnega vhoda	DC
Prehitevanje/zamujanje ure	<= 30 s/mesec pri 25-25 °C
Regulacijska zanka	Nastavljiv PID regulator Do 14 hkratnih zank
Lokalno signaliziranje	1 LED (Zelena) for PWR 1 LED (Zelena) for RUN 1 LED (Rdeča) for Napaka modula (ERR) 1 LED (Zelena) for Dostop do SD kartice (SD) 1 LED (Rdeča) for BAT 1 LED na kanal (Zelena) for I/O stanje 1 LED (Zelena) for SL Aktivnost Ethernet omrežja (Zelena) for Act Ethernet povezava omrežja (Rumena) for Link (stanje povezave)
Odzivni čas	35 µs Izklop, I2…I5 priključek/ka/ki za Vhod 5 µs Vklop, I0, I1, I6, I7 priključek/ka/ki za Hiter vhod 35 µs Vklop, Drugi terminali priključek/ka/ki za Vhod 5 µs Izklop, I0, I1, I6, I7 priključek/ka/ki za Hiter vhod 100 µs Izklop, Drugi terminali priključek/ka/ki za Vhod 5 µs Obrat-on, obrat-off, Q0 do Q1 priključek/ka/ki za Izhod 50 µs Obrat-on, obrat-off, Q2 do Q3 priključek/ka/ki za Izhod 300 µs Obrat-on, obrat-off, Drugi terminali priključek/ka/ki za Izhod
LSB vrednost	10 mV
Širina	160 mm
Globina	70 mm
Maksimalen tok uhajanja	0.1 mA za Tranzistorski izhod
Število vhodov za štetje	4 Hiter vhod (način HSC) pri 100 kHz 32 bitov
Varnostno kopiranje podatkov	256 kB Vgrajen flash pomnilnik za Varnostna kopija aplikacij in podatkov
Električna povezava	Odstranljivi vijačni priključni blok za vhode Odstranljivi vijačni priključni blok za izhode Priključni blok, 3 priključek/ka/ki za povezovanje 24 V DC napajalnika Konektor, 4 priključek/ka/ki za analogne vhode Mini B USB 2.0 Konektor za programatorski terminal
Hitrost prenosa	1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 15-15 m za RS485 1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 3-3 m za RS232 480 Mbit/s za USB
Tip zaščite	Preobremenitev in zaščita kratkega stika pri 1 A
Oznaka	CE
Varnostni čas	1 leto pri 25 °C (S prekinitvijo napajalnega vira)
Stanje napetosti 0 zagotovljeno	<= 5 V za Vhod
Maksimalna velikost objektnih območij	512 % KW stalnih besed 255 %TM časovniki 255 %C števci 8000 % MW pomnilniških besed 512 %M spominskih bitov
Zmogljivost pomnilnika	256 kB za Uporabniška aplikacija in podatki RAM z 10000 ukazov 256 kB za Notranje spremenljivke RAM
Čas konverzije	1 ms na kanal + 1 čas cikla krmilnika za analogni vhodAnalogni vhod
Ločljivost analognega vhoda	10 bitov
Ura v realnem času	Z
Izolacija	Med vhodom in interno logiko pri 500 V AC Med hitrim vhodom in interno logiko pri 500 V AC Neizoliran med vhodi Med izhodom in interno logiko pri 500 V AC Neizolirani med analognim vhodom in notranjo logiko Neizolirani med analognimi vhodi
Napajanje	(Serijski)Napajanje serijske povezave: 5 V, <200 mA
Diskretna vhodna logika	Ponor ali vir (pozitivni/negativni)
Čas izvedbe za opravljeno nalogo	60 µs Odzivni čas
Napetost diskretnega vhoda	24 V
Ethernet vhod	10BASE-T/100BASE-TX 1 vhod z 100 m Bakren kabel
Tip baterije	BR2032 ali CR2032X Litijeva brez ponovnega polnenja
Izhodna frekvenca	100 kHz za Hiter izhod (PWM/PLS način) pri Q0 do Q1 5 kHz za Izhod pri Q2 do Q3 0.1 kHz za Izhod pri Q4 do Q15
Čas ponastavitve	1 s Samodejna ponastavitev
Maksimalno število I/O razširitvenih modulov	7 (Lokalno I/O-arhitektura) 14 (Daljinsko I/O-arhitektura)
Teža izdelka (neto)	0.456 kg
Maksimalen padec napetosti	<1 V
Stanje napetosti 1 zagotovljeno	>= 15 V za Vhod
Integriran tip povezave	USB vhod z Mini B USB 2.0 konektor Neizolirana zaporedna povezava Serijska 1 z RJ45 konektor inRS232/RS485 vmesnik Ethernet z RJ45 konektor
Čas izvedbe na navodila	0,2 µs Boolean
Mehanska vzdržljivost	20000000 ciklov za Tranzistorski izhod
Napaka absolutne natančnosti	+/- 1 % celotnega obsega za Analogni vhod
Montažna podpora	Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715 Zgornji klobuček tipa TH35-7,5 Letev v skladu s/z IEC 60715 Plošča s pritrdilnim kompletom
Diskretni vhodni tok	7 mA za Diskretni vhod 5 mA za Hiter vhod
Maksimalna obremenitev volframa	<12 W za Izhod in hiter izhod
Dovoljena preobremenitev na vhodih	+/- 30 V DC za 5 min (Maksimum) za Analogni vhod +/- 13 V DC (Trajno) za Analogni vhod
Maksimalna dolžina kabelske razdalje med dvema napravami	Kabel z opletom: <10 m za Hiter vhod Nezaščiten kabel: <30 m za Izhod Nezaščiten kabel: <30 m za Digitalni vhod Nezaščiten kabel: <1 m za Analogni vhod Kabel z opletom: <3 m za Hiter izhod
Višina	90 mm
Logika diskretnega izhoda	Pozitivna logika (vir)
Komunikacijska storitev	Modbus TCP podrejena naprava Ethernet/IP adapter Modbus TCP strežnik Modem TCP uporabnik DHCP uporabnik
Frekvenca pozicioniranja	PoložajPTO 2 os/iImpulz/smer način (100 kHz) PoložajPTO 1 os/iCW/CCW način (100 kHz)
Maksimalen tok na skupni izhod	4 A
Protokol komunikacijskih vrat	USB vhod: USB – SoMachine-omrežje Neizolirana zaporedna povezava: Modbus Glavni/podrejeni – RTU/ASCII ali SoMachine-omrežje Ethernet
Diskretna I/O številka	40
Izhodni tok	0.52-0.52 A 5 V za Razširitveno vodilo 0.3-0.3 A 24 V za Razširitveno vodilo
Nastavljiv čas filtriranja	0 ms za Vhod 3 ms za Vhod 12 ms za Vhod
Funkcija na voljo	PWM PLS Frekvenčni generator
Tip krmilnega signala	A/B Impulz/smer Enofazni
Omejitve napajalne napetosti	20.4-28.8 V
Čas izvedbe za 1 ukaz	0.3 ms za Dogodek in periodična naloga
Oprema za shranjevanje podatkov	2 GB SD kartica (Izbirno)
