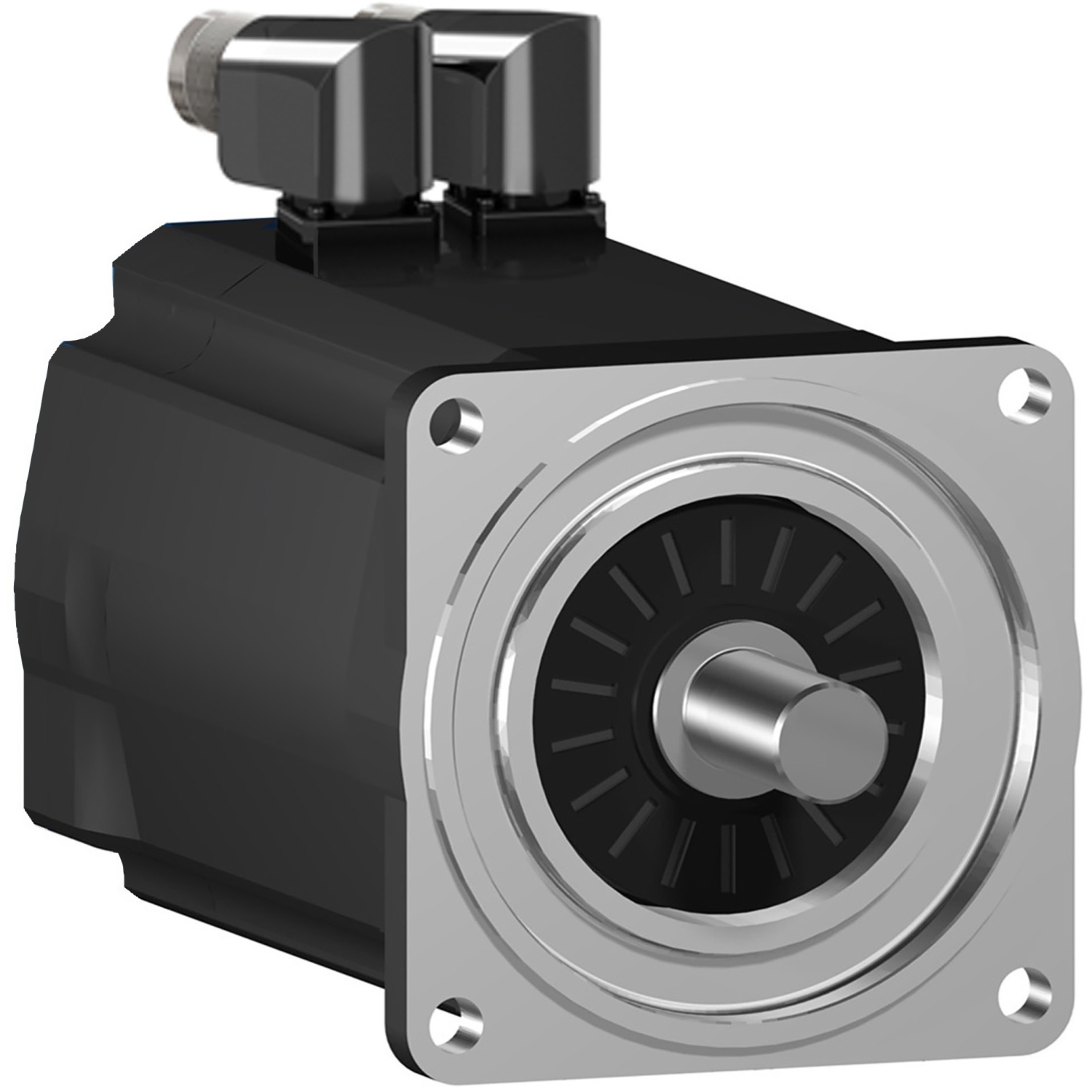

Servo motor SH3 100 8Nm, ključ, večkanalni, zavora, 90° priključek, IP54/IP65, 6k vrt/min

SH31003P12F2000

Podatkovni list: PDF

Predvidena odprema:

1.814,45 € z DDV

Servo motor SH3 100 8Nm, ključ, večkanalni, zavora, 90° priključek, IP54/IP65, 6k vrt/min

Glavno

Združljivost ponudbe izdelkov	PacDrive 3
Kratko ime naprave	SH3
Izdelek ali sestavni del	Servo motor

Komplementarno

Maksimalna mehanska hitrost	6000 rpm
[Us] Nazivna napajalna napetost	115 do 480 V
Število faz omrežja	Trifazni
Neprekinjen električni tok	6,6 A
Neprekinjen vrtilni moment	8 N.m pri 115 do 480 V Trifazni
Neprekinjena moč	2400 W
Maksimalni navorni moment	28,3 N.m pri 115 do 480 V Trifazni
Nominalna izhodna moč	790 W pri 115 V Enofazni 1470 W pri 230 V Enofazni 2390 W pri 400 V Trifazni 2560 W pri 480 V Trifazni
Nominalni navor	5,1 N.m pri 480 V Trifazni 7,5 N.m pri 115 V Enofazni 7 N.m pri 230 V Enofazni 5,7 N.m pri 400 V Trifazni
Nominalna hitrost	1000 vrt/min pri 115 V Enofazni 2000 vrt/min pri 230 V Enofazni 4000 vrt/min pri 400 V Trifazni 4800 vrt/min pri 480 V Trifazni
Maksimalen tok Irms	28,3 A
Konec gredi	Vzporedni ključ
Premer gredi	19 mm
Dolžina gredi	40 mm
Širina ključa	6 mm
IP stopnja zaščite	IP54 Shaft bushing without shaft seal ring: v skladu s/z IEC 60034-5 IP65 Motor: v skladu s/z IEC 60034-5 IP65 Shaft bushing: v skladu s/z IEC 60034-5
Tip kodirnika	Absolute multiturn SinCos Hiperface
Hitrost povratne resolucije	128 obdobij
Zadrževalna zavora	Z
Zadrževalni navor	9 N.m
Montažna podpora	Mednarodna standardna prirobnica
Velikost prirobnice motorja	100 mm
Električna povezava	Ravni priključek
Konstantni navor	1,22 N.m/A pri 120 °C
Zadnja emf konstanta	77 V/krpm pri 20 °C
Število polov motorja	4,0
Inercija rotorja	3,838 kg.cm²
Upornost statorja	1,43 Ohm
Induktivnost statorja	4,7 mH
Maksimalna radialna sila Fr	1050 N pri 1000 rpm 830 N pri 2000 rpm 730 N pri 3000 rpm 660 N pri 4000 rpm
Maksimalna osna sila Fa	160 N
Tip hlajenja	Naravna konvekcija
Dolžina	271,5 mm
Presek prirobnice	95 mm
Globina prirobnice	3,5 mm
Število montažnih odprtin	4
Premer montažnih lukenj	9,0 mm
Premer kroga montažnih lukenj	115 mm
Teža izdelka (neto)	8 kg
Referenca velikosti	SH31003P
Temperatura bakra, hot	130 °C
Izhodni tok 3s vršni	28,3 A
Inercija	0,618 kg.cm² Zavore 3,22 kg.cm² Motorja
