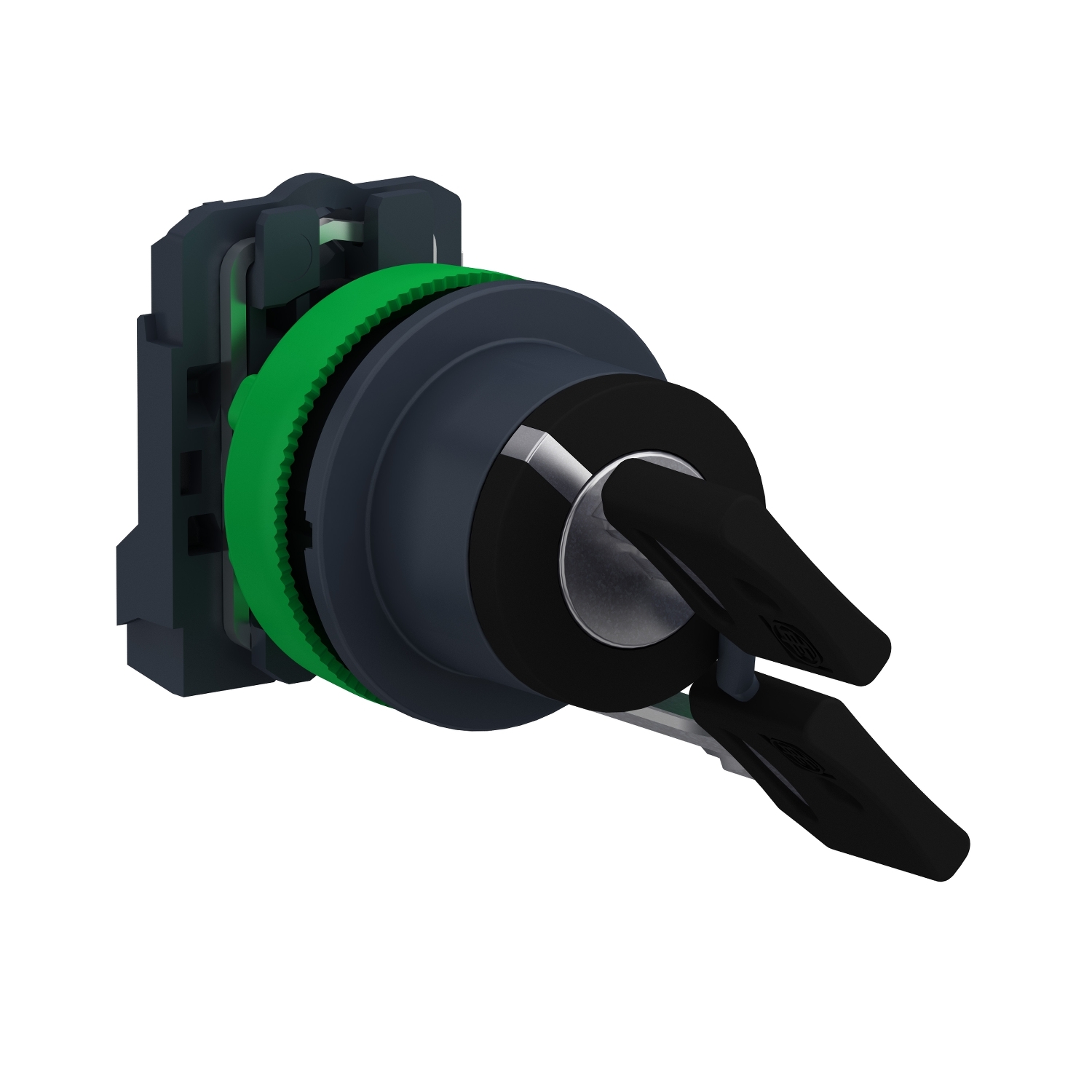

Izbirno stikalo, Harmony XB5, plosko vgrajeno stikalo, ključ 455, 2 položaja, zadržni položaji, sprostitev ključa L/D, 1 NO, vijčni priklop

XB5FG41

Podatkovni list: PDF

Predvidena odprema:

32,35 € z DDV

Izbirno stikalo, Harmony XB5, plosko vgrajeno stikalo, ključ 455, 2 položaja, zadržni položaji, sprostitev ključa L/D, 1 NO, vijčni priklop

Glavno

Ponudba izdelkov	Harmony XB5
Izdelek ali sestavni del	Izbirno stikalo
Kratko ime naprave	XB5F
Material roba	Temno siva plastika
Tip glave	Vgrajeno podometno
Montažni premer	30,5 mm
Prodaja na nedeljivo količino	1
Oblika glave signalne enote	Okroglo
Tip upravljanja	Stalni
Profil operaterja	Črna Stikalo na ključ, Neoznačeno
Pozcijske informacije za operaterja	2 položaja 90°
Tip ključavnice	Ključ 455
Tip kontakta in sestava	1 NO
Premik kontakta	Počasen izklop
Priključki – terminali	Vijačni priključki, <= 2 x 1.5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0.22 mm² Brez konca kabla v skladu s/z IEC 60947-1

Komplementarno

Višina	42 mm
Širina	36,6 mm
Globina	98,5 mm
Opis priključka ISO št. 1	(13-14)NO
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja: 0,1 m
Položaj za odstranitev ključa	Levo in desno
Uporaba kontaktov	Standardni kontakti
Pozitivna odprtina	Brez
Mehanska vzdržljivost	1000000 ciklov
Zatezni moment	0,8…1,2 N.m v skladu s/z IEC 60947-1
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
Material kontaktov	Srebrna zlitina (Ag/Ni)
Kratkostična zaščita	10 A Varovalka modula tip/a GG v skladu s/z IEC 60947-5-1
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0,1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0,27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0,55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1,2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0,2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0,5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C
Električna zanesljivost	Λ < 10exp(-6) pri 5 V, 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 Λ < 10exp(-8) pri 17 V, 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Predstavitev naprave	Kompletni izdelek
