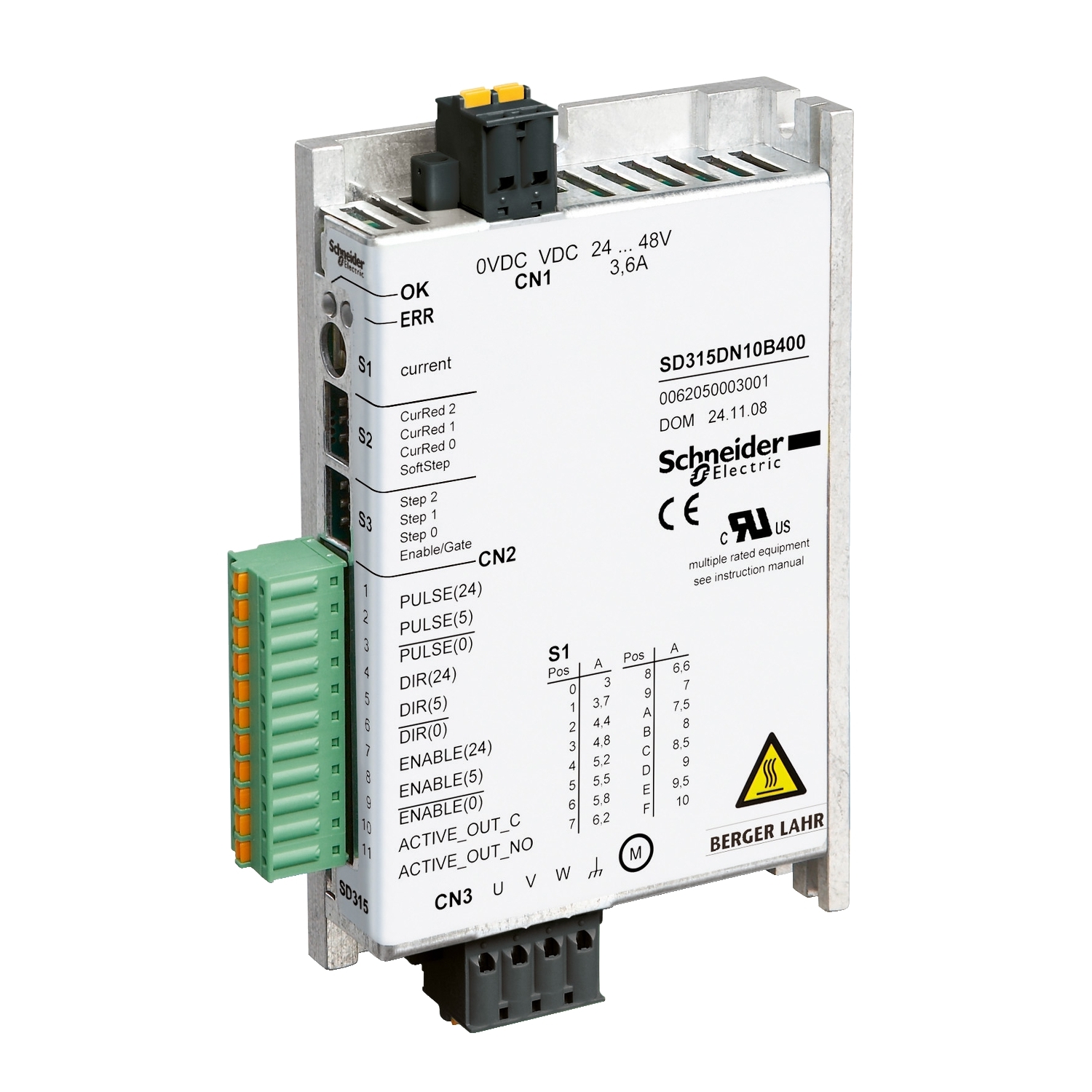

Lexium krmilni pogon – SD315 – smer imp. brez oscilatorja

SD315DN10B400

Podatkovni list: PDF

Predvidena odprema:

353,19 € z DDV

Serija izdelka	Lexium SD3
Izdelek ali sestavni del	Premični koračni pogon
Kratko ime naprave	SD315
Omejitve napajalne napetosti	19…60 V

Format pogona	Blok
Število faz omrežja	Enofazni
[Us] Nazivna napajalna napetost	24 do 48 V – 15 do 10 %
Tip napajalne napetosti	DC
Komunikacijski vmesnik	Impulz/smer, Integriran
Maksimalni motorni fazni tok	10 A
Poraba toka	<= 7,5 mA
Izgube energije	<= 7 W
Vrednost povezane varovalke	10 A
Prenapetostna kategorija	III
Maksimalen tok uhajanja	30 mA
Stanje napetosti 0 zagotovljeno	<= 5 V za Vhodni signali optospojnika 24 V <= 0,4 V za 5 V vhodni signali optokouplerja
Stanje napetosti 1 zagotovljeno	15 do 30 V za Vhodni signali optospojnika 24 V 2.5…5.25 V za 5 V vhodni signali optokouplerja
Vhodni tok	25 mA 5 V vhodni signali optokouplerja 7 mA Vhodni signali optospojnika 24 V
Maksimalna vhodna frekvenca	200 kHz za Vhodni signali optospojnika 24 V 200 kHz za 5 V vhodni signali optokouplerja
Maksimalna preklopna napetost	30 V DC Izhod signala pripravljenosti)
Maksimalen preklopni tok	200 mA Izhod signala pripravljenosti)
Maksimalen padec napetosti	<1 V 50 mA obremenitev Izhod signala pripravljenosti
Fizični vmesnik	RS422 – Impulz/smer vmesnik brez oscilatorja
Ostan. valov.	< 5 % 24 V regulacijska napetost)
Lokalno signaliziranje	1 LED – ERR 1 LED – RUN
Tip hlajenja	Naravna konvekcija
Višina	117 mm
Širina	74,5 mm
Globina	23,5 mm
Odporno proti udarcu	15 gn za 11 ms v skladu s/z IEC 60068-2-27
Teža izdelka	0,25 kg
